Aprašymas
Nuo 54 iki 2150 MHz DBS, OTA, CATV linijos maitinimo stiprintuvas su 14 dB į priekį stiprėjimu ir pasyviu pogrupio grąžinimu.
SITUACIJA
DBS ir CATV arba Over The Air signalai reikalingi keliose vietose, sujungtose koaksialiniu kabeliu.
SPRENDIMAS

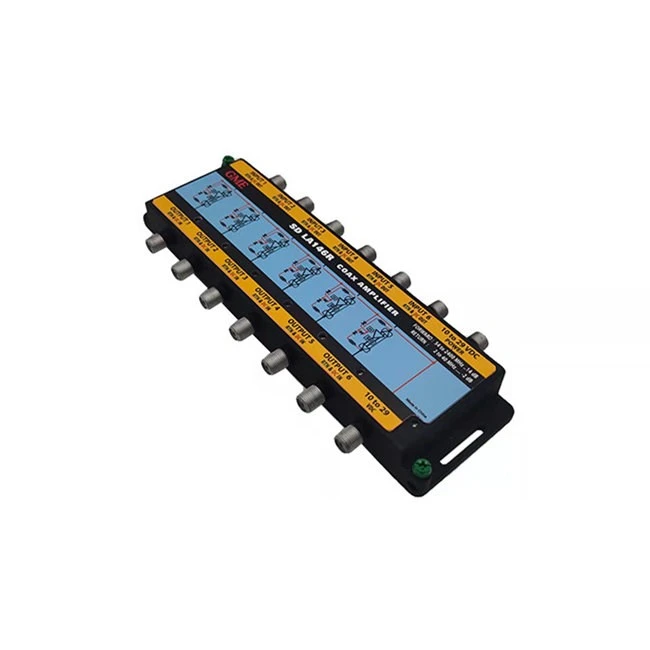

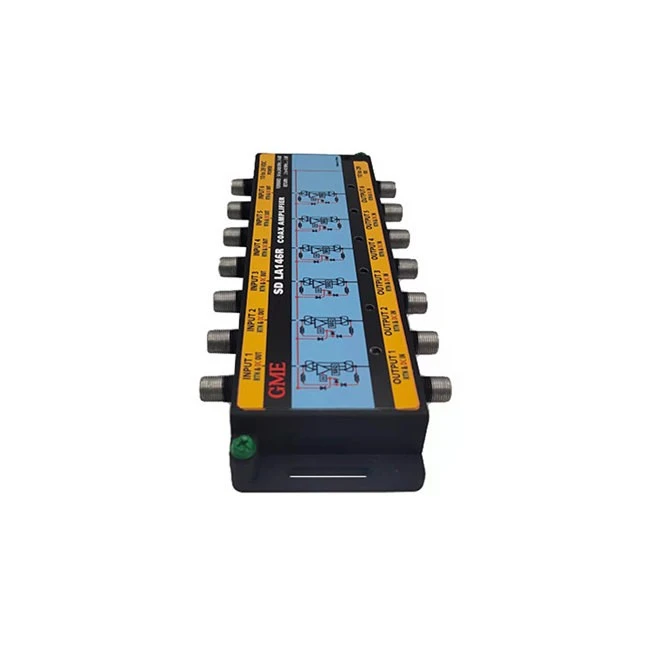

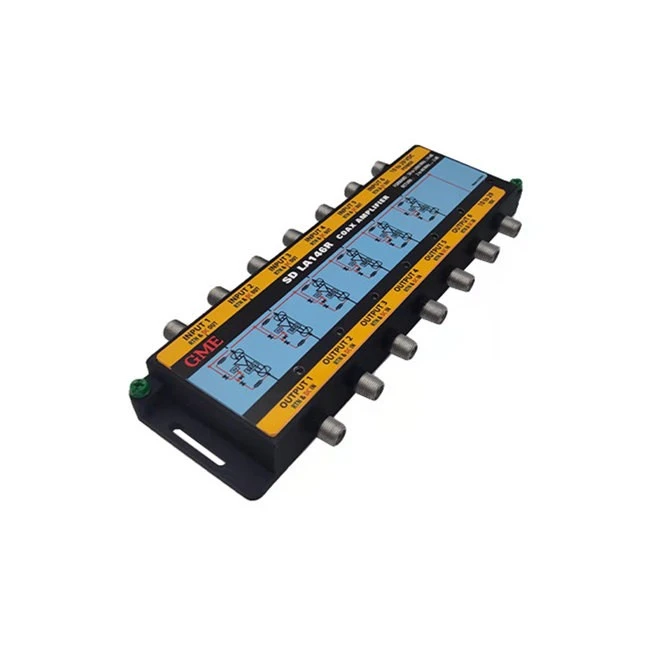

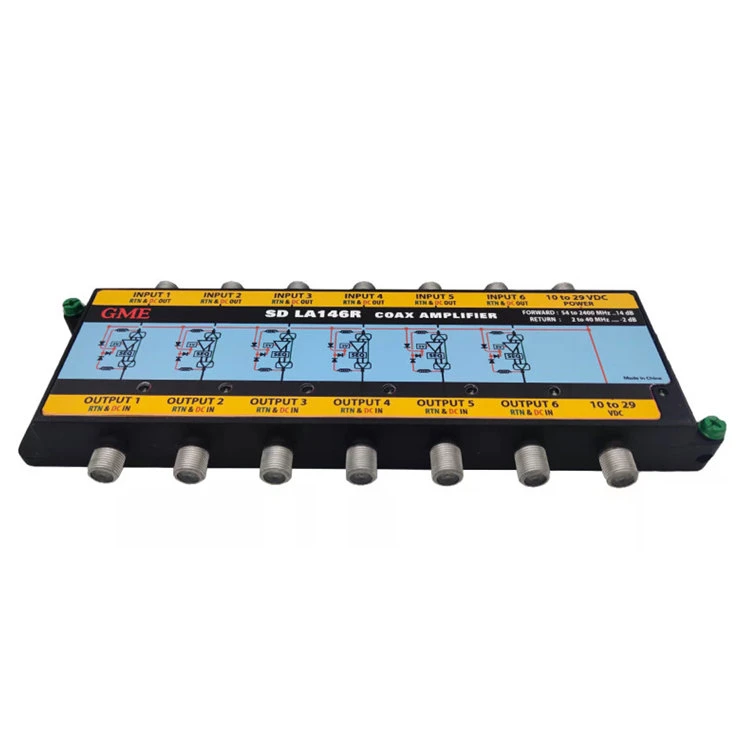

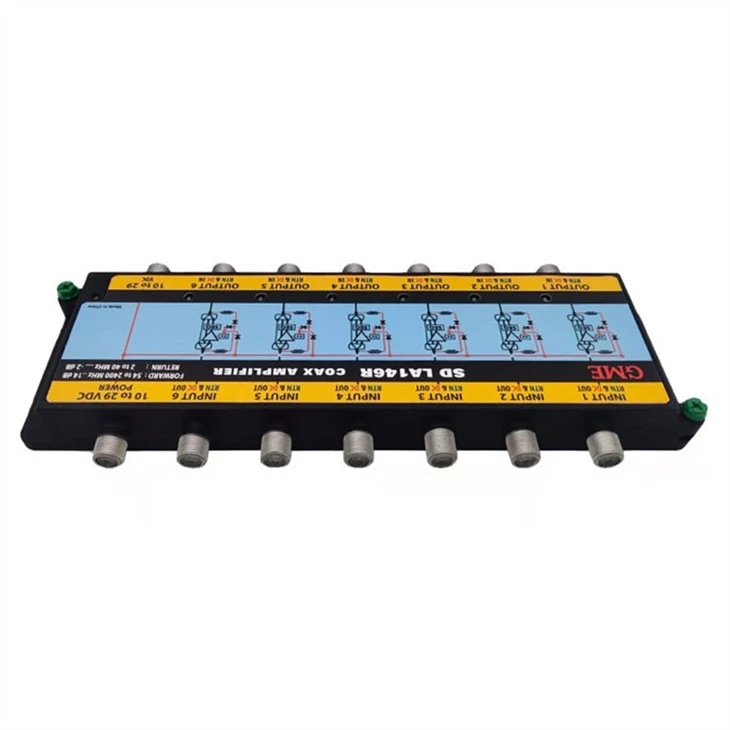

Modelio LA146R 6 įvesties koaksialinis stiprintuvas su grįžtamuoju keliu gali būti maitinamas bendraaksine linija iš kiekvienos RF išvesties jungties. Modelyje LA146R-T yra išorinis maitinimo šaltinis, skirtas tiesioginiam maitinimui. Energijos taupymo funkcija leidžia stiprintuvui efektyviai veikti nuo 12 iki 29 voltų.
Specifikacija
|
Kilmės vieta: Guangdong, Kinija |
|||||
|
Modelio numeris: GDAMP-038 (LA146R) |
|||||
|
Prekė |
Min |
Tip |
Maks |
Vienetas |
Būklė |
|
Įėjimų skaičius |
|
6 |
|
|
SAT 1 iki SAT 6 |
|
Išėjimų skaičius |
|
6 |
|
|
OUT 1 Per OUT 6 |
|
Įvesties dažnių diapazonas |
250 |
|
2150 |
MHz |
|
|
Pelnas 2150 |
13 |
|
15 |
dB |
|
|
Nuolydis nuo 250 iki 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominali varža |
|
75 |
|
Ω |
|
|
Grąžinimo praradimas (įvestis ir išvestis) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Isolation |
30 |
|
|
dB |
Su signalu, taikomu bet kokiam įėjimui, o išėjimui - kaip atskaitos taškui; visų kitų išėjimų išmatuota izoliacija bus didesnė nei |
|
GALIA |
|
|
|
|
|
|
Maitinimo šaltiniai |
|
|
|
|
Du 20 voltų 1 A maitinimo šaltiniai |
|
Išvesties jungtims taikoma įtampa |
10 |
|
28 |
Vdc |
Kiekvienas atskiras stiprintuvas veiks pagal specifikaciją, kai įtampa bus tiekiama į kiekvieną stiprintuvo išvesties jungtį ir bus |
|
Įtampa į įvesties jungtis |
10 |
|
28 |
Vdc |
Kiekvienas atskiras stiprintuvas veiks pagal specifikaciją, kai įvesties jungtis bus tiekiama įtampa. Įtampa nepasirodys |
|
20 voltų įtampa į nuolatinės srovės LNB prievadą |
|
20 |
|
|
Ši įtampa maitins visus šešis stiprintuvus, o 20 voltų bus kiekvieno stiprintuvo įvesties jungtyje. Nėra įtampos |
|
Į DC AMP prievadą įjungta 20 voltų |
|
|
|
|
Ši įtampa maitins visus šešis stiprintuvus. Stiprintuvų įėjime ar išėjime nebus įtampos |
|
20 voltų prijungtas prie nuolatinės srovės LNB prievado |
|
20 |
|
Vdc |
20 voltų, prijungtų prie DCLNB prievado, pereis į nuolatinės srovės prievadą |
|
DC AMP prievadas į nuolatinės srovės prievado srovė |
1.5 |
|
|
A |
|
|
Didžiausia taikoma įtampa |
|
|
28 |
Vdc |
Turi išgyventi, kai taikomas bet kuriame arba visuose prievaduose, trumpiau nei 24 valandas. |
|
DC srovės pralaidumo diapazonas |
0 |
|
1.5 |
A |
|
|
DC atsparumas |
|
|
0.2 |
Omai |
Netaikoma kabeliui |
|
DC įtampos kritimas |
|
|
0.4 |
Vdc |
Netaikoma kabeliui |
|
DiSEq |
|
|
|
|
|
|
DiSEqC dažnių diapazonas |
17.6 |
22 |
26.4 |
kHz |
Turi praeiti be degradacijos ar iškraipymų. |
|
Žiūrėkite Eutelsat DiSEqC 2.0 Spec. |
|||||
|
DiSEqC įrenginio varža |
1000 |
|
|
Ω |
Įrenginio varža žemės atžvilgiu. Visame DiSEqC dažnių diapazone |
|
DiSEqC per varžą |
|
|
1 |
Ω |
Įrenginio varža praėjimo kelyje. Visame DiSEqC dažnių diapazone. |
|
ETC valdymo žodžiai, skirti 13/18 perjungimui |
|
|
|
|
Turi praeiti be degradacijos ar iškraipymų. Jų buvimas neturi turėti įtakos RD veikimui. |
|
Peržiūrėkite „EchoStar 13/18“ jungiklio dėžutės funkcijos specifikaciją. |
|||||
