Aprašymas

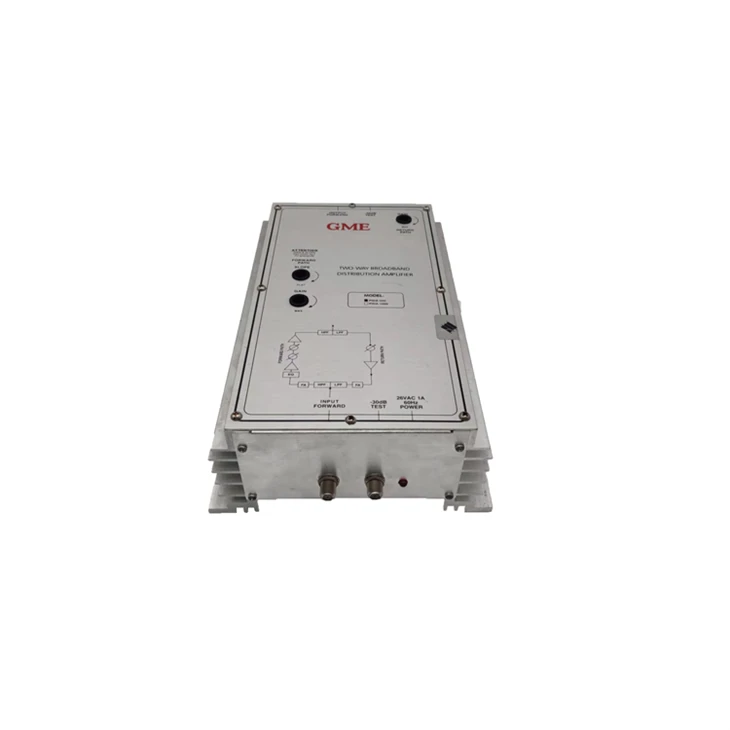

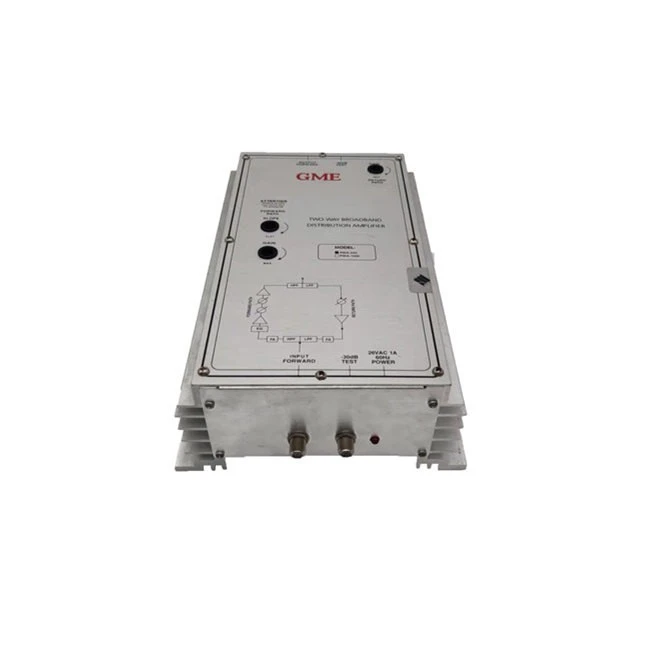

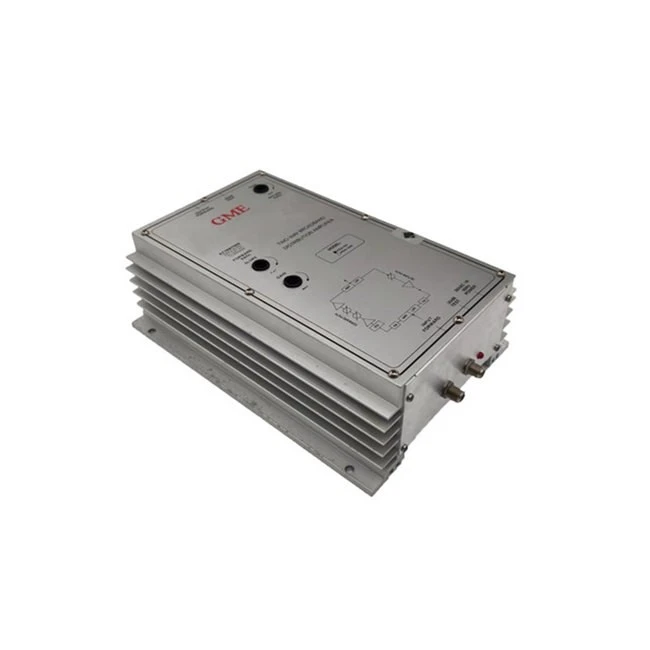

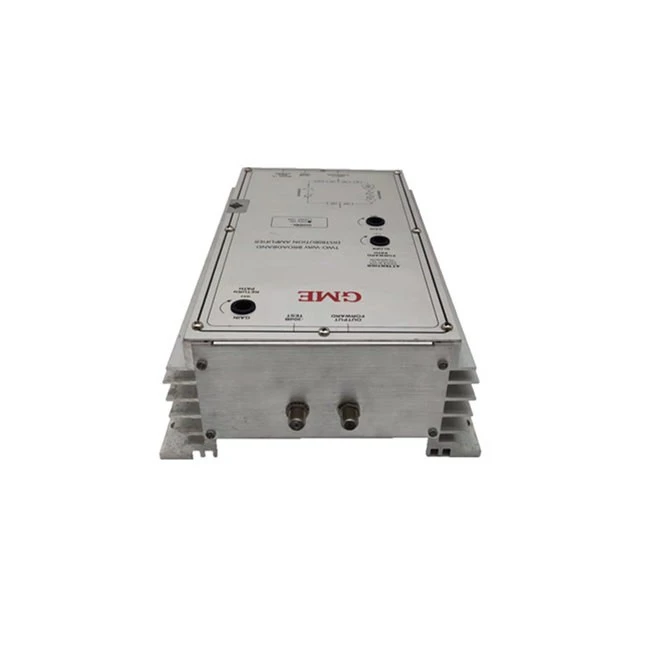

Bi Directional Push Pull Distribution Amplifier yra profesionalios kokybės dvipusiai plačiajuosčio ryšio patalpų paskirstymo stiprintuvai. Šie stiprintuvai idealiai tinka kelių kanalų RF paskirstymo sistemoms, kurių įvesties šaltinis yra „kabelio nuleidimas“ arba MATV/SMATV/CATV galvutės išvestis.

Dual push{0}}hibridiniai moduliai, užtikrinantys gerą C/N, kai naudojamas stiprinimo valdymas ir pakreipimo valdymas.
Pasyvus ir aktyvus sugrįžimo kelias.
Įtaisytas{0}}Kintamo stiprinimo ir nuolydžio valdymas bei išvesties tikrinimo prievadai.
Linijos apsauga nuo pereinamojo laikotarpio.

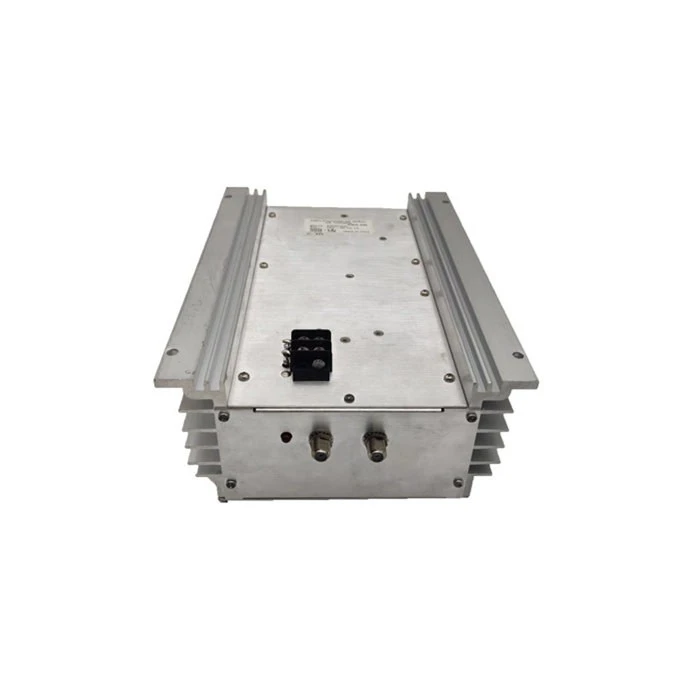

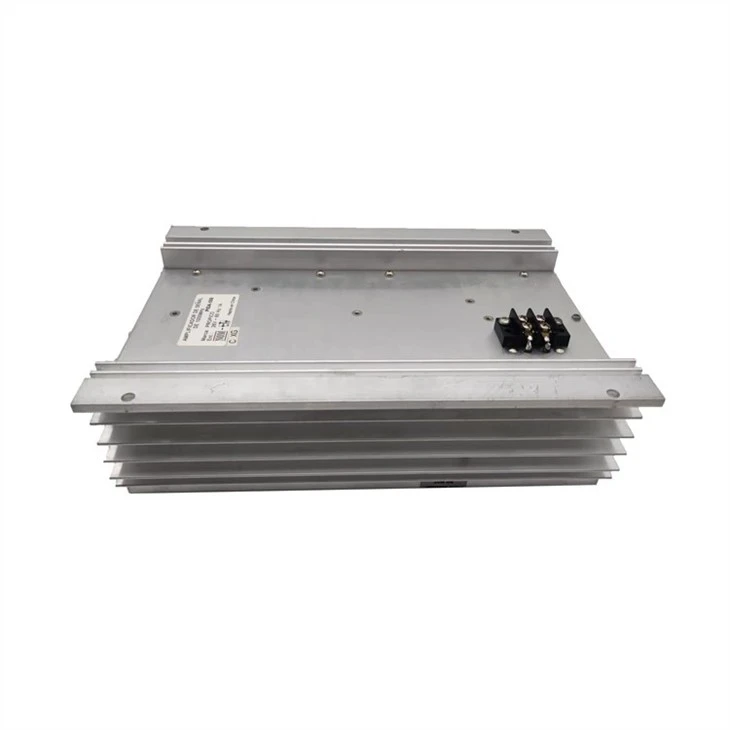

Aliuminio važiuoklė puikiai išsklaido šilumą.
Tinka CATV / MATV / SMATV signalo paleidimui arba signalo lygio padidinimui paskirstant signalą.
Galimas skirtingas dažnių diapazonas: 550MHz, 860MHz, 1000MHz.

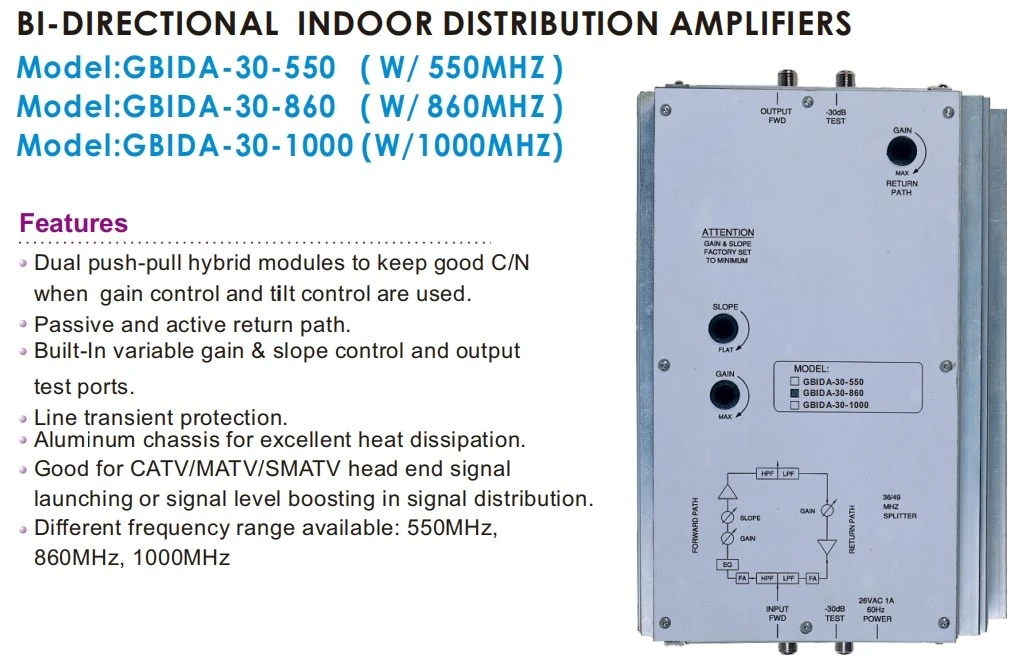

CATV Line Amplifier

Specifikacija

Modelio numeris: GDAMP-017 (GBIDA-30-550)
Modelis Specifikacija	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integruotas aktyvus grįžimo kelias	Vienetai
Dažnių diapazonas:	490-550	49-860	49-1000	5-36	MHz
Plokštumas:	±0.5	±0.75	±0.75	±0,5 ref.Iki 1dB pakreipimo	dB
Kanalo įkėlimas:	77	129	150	3
Pelnas:	32	32	32	18	dB
Išvesties lygis:	46	44	40	40	dBmV
Triukšmo paveikslas (a):	7	8.5	8.5	6	dB
Įgyti valdymo diapazoną:	10	10	10	15	dB
Nuolydžio valdymo diapazonas:	8	8	8	NA	dB
Bandymo prievado lygis:	-30,±2	-30,±2	-30,±2		dB
Sudėtinė antroji tvarka-CSO (b):	-58	-54	-56	-60	dB
Sudėtinis trigubas{0}}CTB (b):	-58	-48	-53	-60	dB
Kryžminis moduliavimas-XMOD (b):	-60	-48	-54	-60	dB
Hum moduliacija:	-70	-70	-70	-65	dB
Varža{0}}Visi prievadai:	75	75	75	75	Ω
Grąžinimo praradimas
Įvestis:	12	12	12	15	dB
Išvestis:	15	15	15	15	dB
Darbinė temperatūra:	-20 iki+60	-20 iki+60	-20 iki+60		laipsnį
Maitinimo šaltinis Reikal.
117 VAC, 60 Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	Amp
Dydis (PxPxA) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Siuntimo svoris: kg	2.85	2.85	2.85	-	kg
Hibridų skaičius:	2	2	2	-
Hibridinė technologija:	Stumkite{0}}traukite	Stumkite{0}}traukite	Stumkite{0}}traukite	-
