Aprašymas

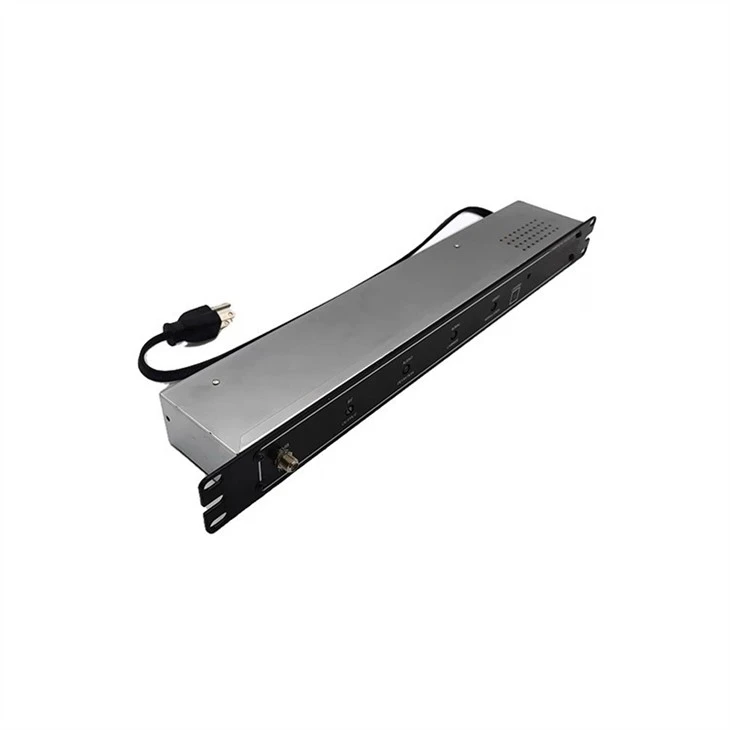

GM55 komercinis garso ir vaizdo moduliatorius buvo sukurtas taip, kad būtų suderinamas su gretimais kanalais ir FCC Docket 21006 dažnio tikslumas. Šis nebrangus moduliatorius palaiko visą 55 dBmv išvestį bet kuriame VHF, vidutinės, dažnių juostos arba super dažnių juostos kanale. Moduliuotus kanalus galima įterpti į bet kurį nenaudojamą uždaros grandinės MATV arba SMATV sistemos kanalą.
Aukštos kokybės išorinė moduliacija ir RF lygio valdikliai užtikrina patikimą veikimą ilgus metus. Moduliatorius pristatomas su visais iš anksto nustatytais vidiniais reguliavimais, o FCC Docket 21006 poslinkis yra standartinis be papildomų mokesčių.
- Puikus nedidelis šoninės juostos filtravimas gretimų kanalų sistemoms
- Visa +55 dBmV išvestis
- Žemas klaidingas harmoninis išėjimas
- Itin tikslus kristalų valdomas osciliatorius žemai, vidutinei ir aukštai juostai
- Judrus PLL osciliatorius su dip jungikliu super dažnių juostai.
- Profesionali vaizdo kokybė
- Galimas kanalais nuo 2 iki 36
- Priekinis skydelis -30 dB bandymo taškas

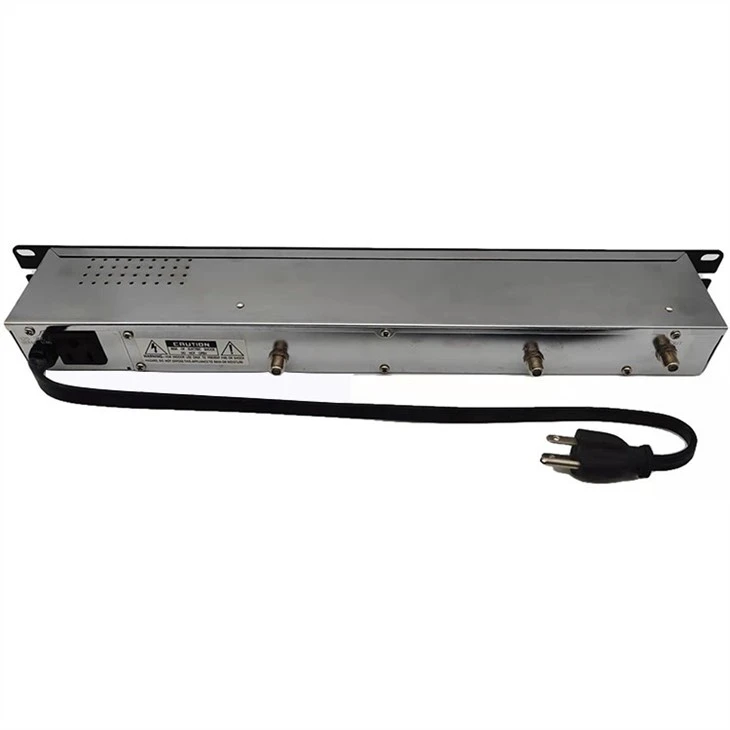

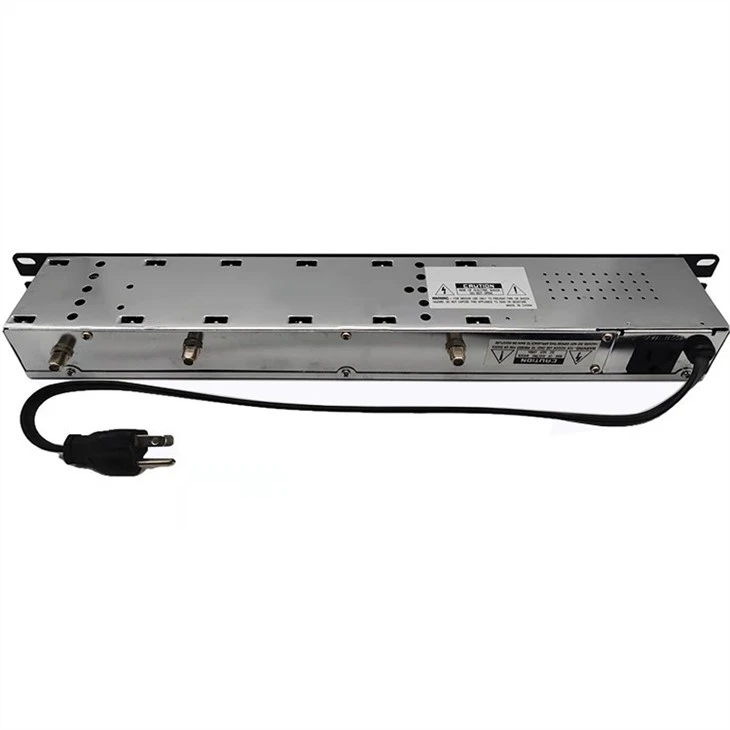

- Patogus kintamosios srovės lizdas galiniame skydelyje
- Tarptautiniai modeliai galimi pagal specialų užsakymą
Specifikacija
|
Kilmės vieta: Guangdong, Kinija |
|||
|
Modelio numeris: GDM-016 (GM55) |
|||
|
RF |
VIDEO |
||
|
Kanalai: |
T8~T11, 2~36, A-I ir J-W,FCC, Docket 21006 poslinkiai , gamyklinis rinkinys, HRC ir IRC poslinkiai |
Įvesties lygis: |
Mažiausia 5 V p-p 87,5 % moduliacijai |
|
Išvesties lygis: |
Nuo 45 iki 58 dBmV, nuolat reguliuojamas iš priekinio skydelio |
Įvesties tipas: |
Sudėtinis vaizdo įrašo neigiamas sinchronizavimas |
|
Išėjimo varža: |
75 omų |
Vaizdinis C/N: |
60 dB @ 4 MHz BW |
|
Garso / vaizdo santykis: |
a. Kanalai žemiau 216 MHz (CH.13): nuolat reguliuojami nuo -7 iki -18 dB. |
Dažnio atsakas: |
±1,5 dB (nuo 30 Hz iki 4 MHz) |
|
b. Super Band: reguliuojama nuo 12 iki 18 dB 2 dB žingsniu |
Dumbimas ir triukšmas: |
-60 dB @87,5% moduliacija |
|
|
Dažnio stabilumas: |
±10KHz (5KHz aeronautikos juostoje) (atitinka FCC Docket 21006) |
|
|
|
Netikras išėjimas: |
60dB žemiau vaizdo nešiklio |
|
|
|
GARSO |
BENDROJI |
||
|
Bazinės juostos įvesties varža: |
600 omų nesubalansuotas |
Maitinimo įvestis: |
108–125 VAC, 60 Hz, 20 W |
|
Bazinės juostos įvesties lygis: |
0,5 V p-p esant 25 kHz nuokrypiui |
Darbinė temperatūra: |
-10 laipsnių iki 50 laipsnių |
|
Išankstinis-Pabrėžimas: |
75 mikrosekundės |
Matmenys: |
19"L x 21/4"D x 13/4"H |
|
Plokštumas: |
1,5 dB (50 Hz–15 KHz) |
Svoris: |
4,3 svaro. |
|
Vaizdo / garso atskyrimas: |
4,5 MHz |
Jungtys: |
"F" tipas. |
DUK
Kl .: Ar galite pagaminti užsakymą su kliento prekės ženklu?
A: Taip, žinoma. OEM & ODM paslauga šiltai teikiama.
Kl .: Kaip kontroliuojate produkto kokybę?
A: Pirmiausia kokybė. Visi mūsų atrinkti gaminiai prieš pakuojant ir išsiunčiant standartiškai tikrinami.
K: Kaip siunčiate prekes?
A: Paprastai gabename jūra arba oru.
K: Kokia yra jūsų pagrindinė rinka?
A: Europa, Šiaurės Amerika, Pietų Amerika, Viduriniai Rytai ir kt.
