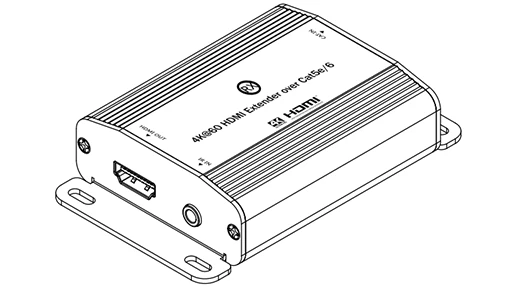

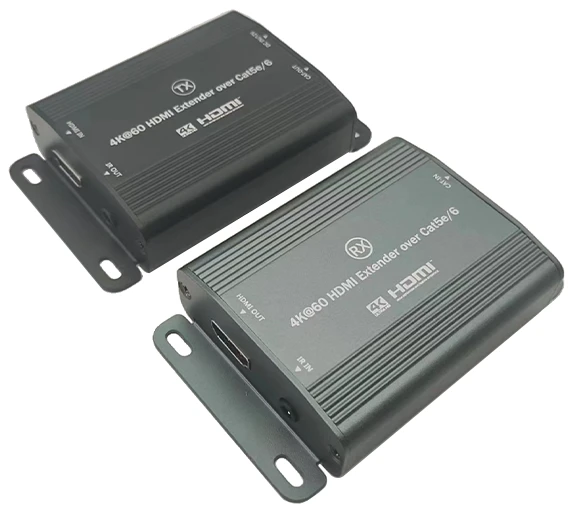

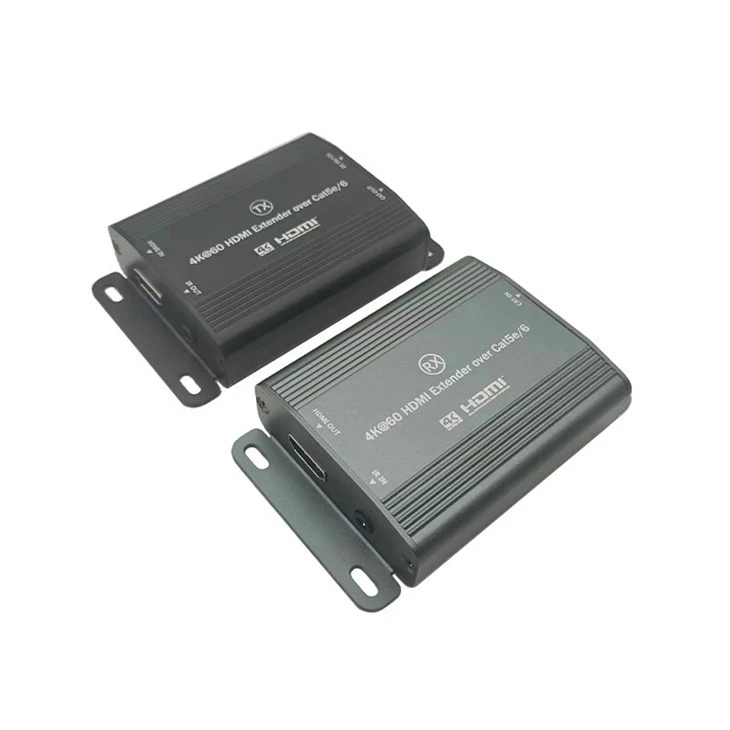

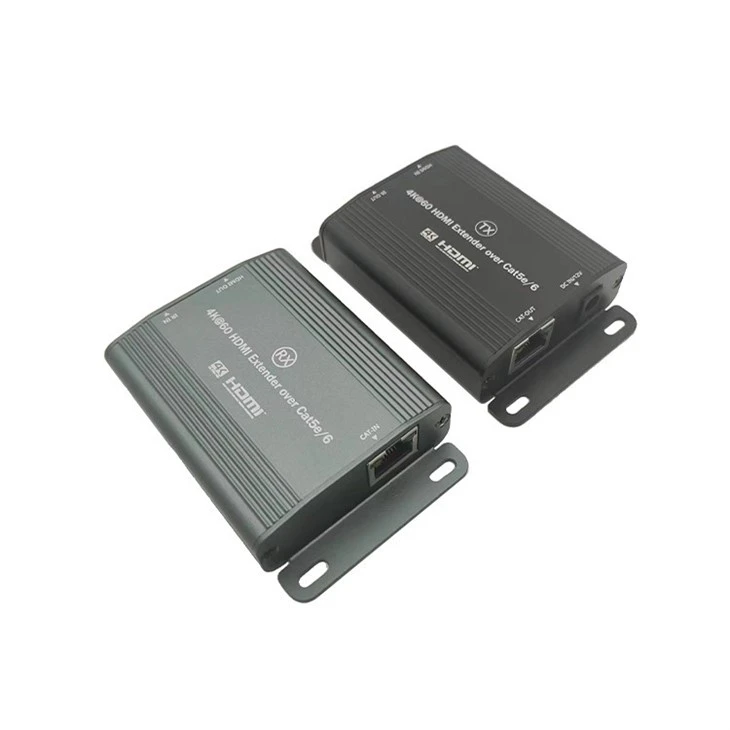

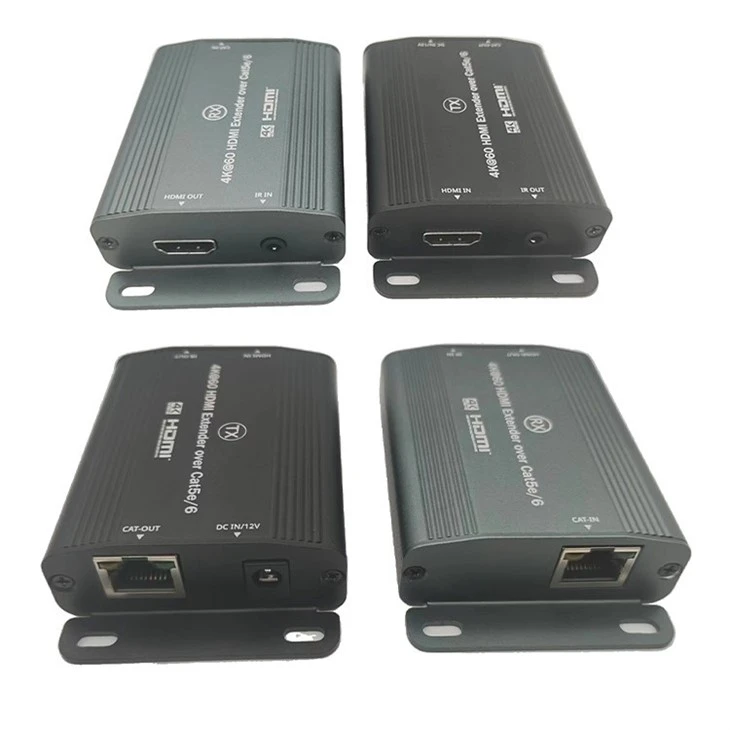

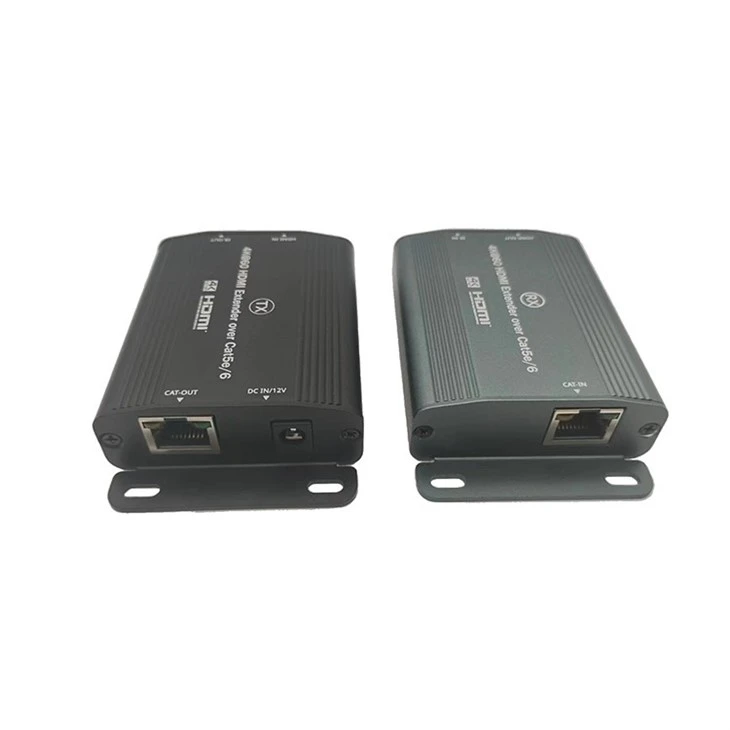

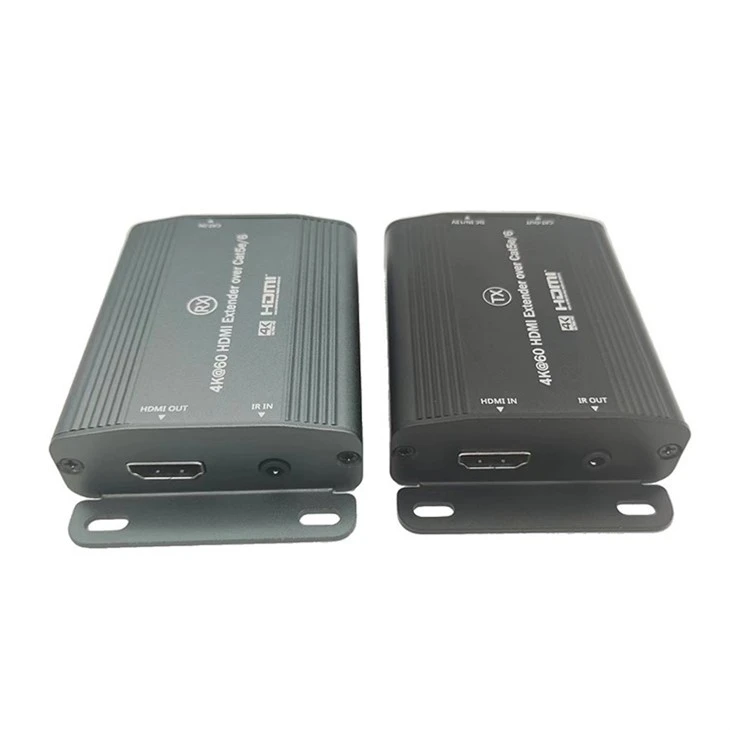

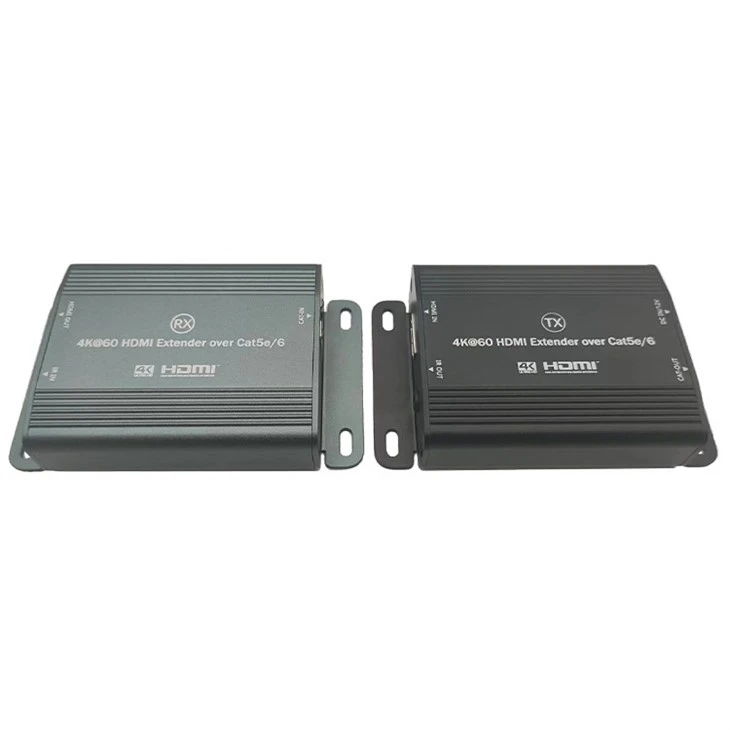

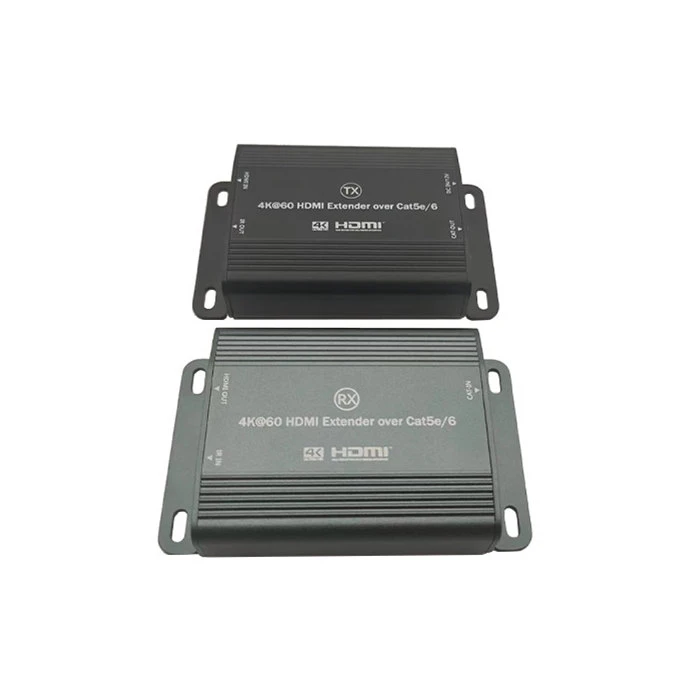

4k 60hz HDMI plėstuvas

Šį gaminį sudaro siųstuvas (TX) ir imtuvas (RX), tinklo kabelis naudojamas kaip perdavimo terpė ir naujausia stiprinimo išplėtimo technologija. Siųstuvas ir imtuvas gali pratęsti perdavimą vienu tinklo kabeliu ir yra suderinami su CAT5e/6 tinklo kabeliais. Didelės-raiškos signalus galima išplėsti iki 100 metrų per CAT5e, o itin-didelės-raiškos signalus galima išplėsti iki 70 metrų per CAT6, be delsos. Gaminys palaiko infraraudonųjų spindulių grąžinimo funkciją, todėl nuotolinio valdymo pultas yra patogus. lt taip pat turi galimybę{13}}sureguliuoti tinklo kabelius, automatiškai koreguoti skiriamąją gebą, kad išvestų optimalūs efektai, todėl jį lengva ir patogu naudoti. Šis 4k 60 Hz HDMI plėtinys tinka vaizdo konferencijoms, daugialypės terpės sporto barams, daugialypės terpės švietimui, skaitmeninei reklamai, viešoms skelbimų lentoms ir kt.

1. Naudojant Cat6 tinklo kabelį itin -aukštos- raiškos plačiajuosčio ryšio perdavimo atstumas gali būti padidintas iki 100 metrų.

2. Didelio-našumo lustas puikiai palaiko mažą delsą ir sinchroniškai išveda 4K60Hz itin-aukštos-raiškos garsą ir vaizdą, sklandžiais ir aiškiais vaizdais bei stabiliais signalais.

3. Gražus aliuminio lydinio korpusas pasižymi itin-dideliu šilumos išsklaidymo efektyvumu, netriukšmingu, lengvu ir gali būti tvirtinamas prie sienos, todėl jis yra kompaktiškas ir tvirtas.

4. Šis 4k 60 Hz HDMI plėtinys Prijunkite ir leiskite neįdiegę tvarkyklių, todėl jį lengva suderinti su vidaus apdaila, puikiai paslėpta ir lengvai montuojama.

◆ Išplėskite HDMI perdavimą iki 70 m per Cat6.

◆ Ultra HD: palaiko vaizdo raišką iki 4K@60Hz.

◆ Vieno korpuso aliuminio lydinys užtikrina efektyvų šilumos išsiskyrimą visą tarnavimo laiką.

◆ Plug & Play: tvarkyklės neįdiegtos.

◆ Integruota IR Passback funkcija, leidžianti valdyti šaltinį iš bet kurios jūsų namų vietos.

◆ Įrenginio maitinimui pritaikykite POC funkciją.

Turinys



Siųstuvas (TX)x1

Imtuvas(RX)x1

Naudokite Guidex1

Infraraudonųjų spindulių siųstuvo ilgintuvas x1 (pasirinktinai)

Infraraudonųjų spindulių imtuvo prailginimo kabelisx1 (pasirinktinai)

Maitinimo adapterisx1



Reikalavimai

1. Signalo šaltinis:
Signalo įrenginys su HDMI išvesties prievadu, pvz., DVD grotuvas, Play Station, priedėlis, asmeninis kompiuteris ar kompiuteris ir kt.

2. Ekranas:
Vaizdo įrenginys su HDMI įvesties prievadu, pvz., SDTV, HDTV, projektorius ir kt.

3. Tinklo kabelis:
Neekranuotas arba ekranuotas 5/6 kategorijos tinklo kabelis (UTP/STP CAT5e/6), kurio abiejuose galuose lygiagrečiai sujungtos standartinės tinklo kabelio jungtys.





Pristatykite

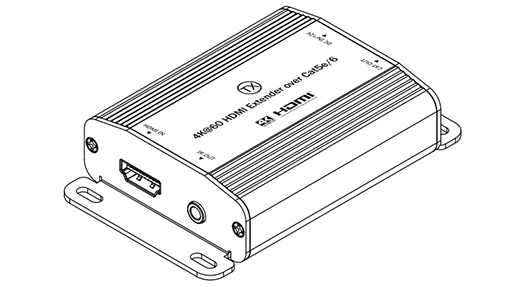

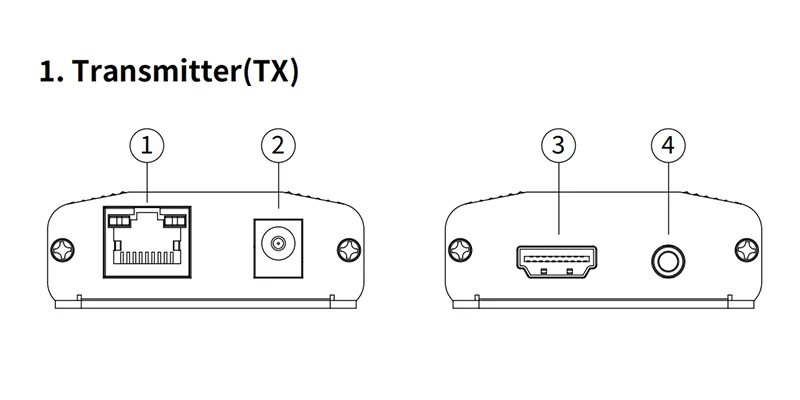

Siųstuvas (TX)

①RJ45 išvesties prievadas: jungia siųstuvo (TX) ir imtuvo (RX) pagrindinius įrenginius tinklo kabeliu.

②Maitinimo įvesties prievadas: įkiškite standartinį DC12V/lA maitinimo adapterį, esantį šiame gaminyje, arba kitus standartinius maitinimo adapterius, atitinkančius vardinės įtampos reikalavimus.

③HDMl įvesties prievadas: jungia signalo šaltinio pagrindinį įrenginį su
siųstuvo (TX) pagrindinį įrenginį naudodami HDMl kabelį.

④Infraraudonųjų spindulių siųstuvo prailginimo kabelio lizdas: įkiškite infraraudonųjų spindulių siųstuvo ilginamąjį kabelį, pateiktą su šiuo gaminiu, ir infraraudonųjų spindulių siųstuvą pastatykite kuo arčiau priimančiojo įrenginio, kad perduotų infraraudonųjų spindulių signalą iš imtuvo.

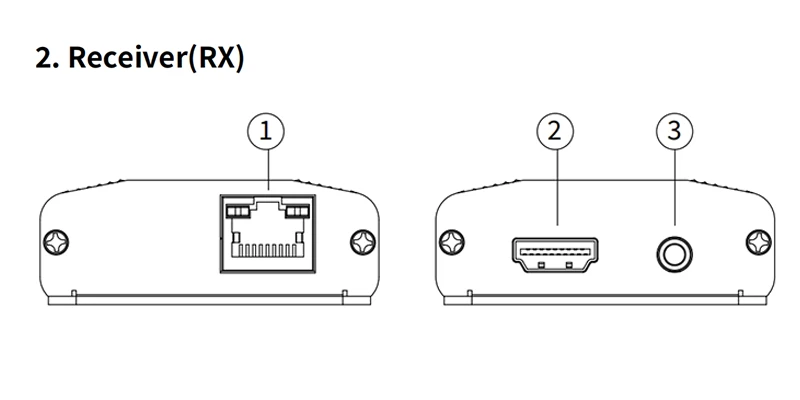

Imtuvas (RX)

①RJ45 įvesties prievadas: jungia siųstuvo (TX) ir imtuvo (RX) pagrindinius įrenginius tinklo kabeliu.

②HDM įvesties prievadas: naudojamas HDMl kabelis, kad prijungtų rodymo įrenginį prie imtuvo (RX) pagrindinio įrenginio.

③Infraraudonųjų spindulių imtuvo prailginimo laido lizdas: įjungiamas infraraudonųjų spindulių imtuvo ilgintuvo laidas ir naudojamas nuotolinio valdymo pultas infraraudonųjų spindulių imtuvo diapazone.

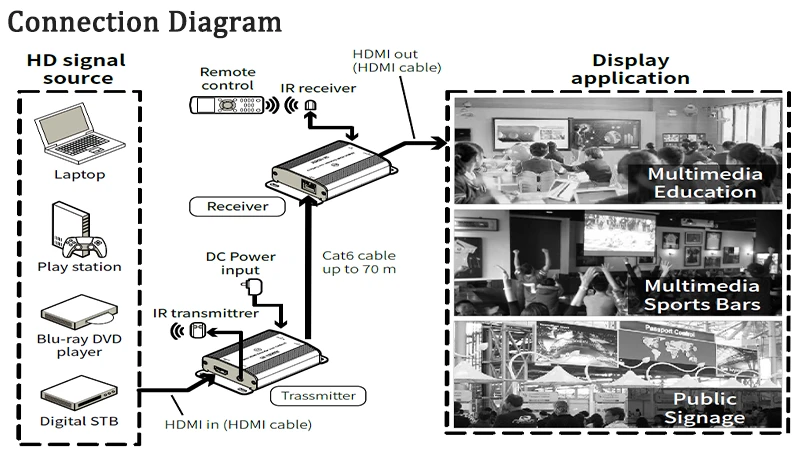

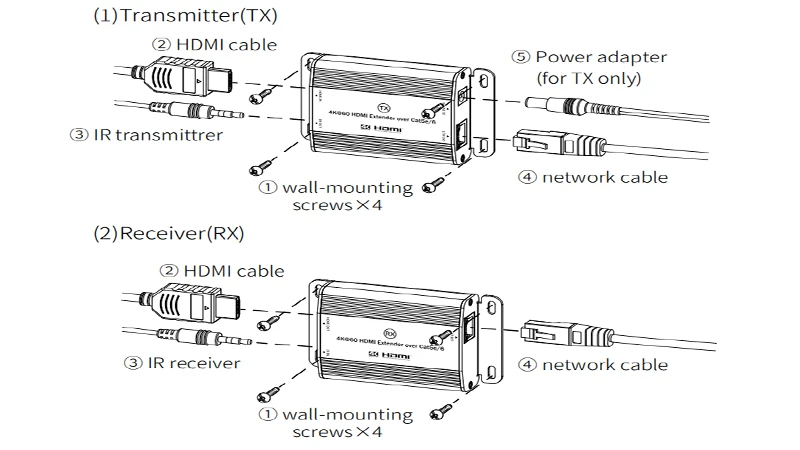

Montavimas ir prijungimas

Prijungimo instrukcijos:

①Norėdami prijungti signalo šaltinio įrenginį prie siųstuvo, naudokite HDMl kabelius. ter (TX) ir rodymo įrenginį prie imtuvo (RX) pagrindinio įrenginio.

②Norėdami prijungti siųstuvo (TX) pagrindinį įrenginį prie imtuvo (RX) pagrindinio įrenginio, naudokite standartinį tinklo kabelį su neekranuotu arba ekranuotu CAT5e/6 (UTP/STP) ir lygiagrečiais laidais.

③Prijunkite maitinimo laidą, kad paleistumėte ir veiktų automatiškai

Infraraudonųjų spindulių nuotolinio valdymo pulto instrukcijos:

①Prijunkite infraraudonųjų spindulių spinduliuotės ilgintuvą prie siųstuvo (TX) lizdo lR OUT, o infraraudonųjų spindulių imtuvo ilgintuvą - prie imtuvo (RX) lR INiack.

②Prailginimo kabelio infraraudonųjų spindulių emiterio galvutė turi būti pastatyta kuo arčiau signalo šaltinio įrenginio infraraudonųjų spindulių priėmimo lango.

③Norėdami nuotoliniu būdu pasirinkti kanalus ir valdyti atkūrimo takelius, naudokite signalo šaltinio įrenginio infraraudonųjų spindulių nuotolinio valdymo pultą, kad nukreiptumėte į infraraudonųjų spindulių imtuvo galvutę, kuri buvo tinkamai prijungta prie imtuvo (RX).

Kl.: televizoriaus ekranas nenormalus, mirga ir garsas
mikčiodamas.

A: (1) Patikrinkite, ar tinklo kabelis tinkamai pritvirtintas ir ar ilgis neviršija leistino diapazono.

(2) Išjunkite ir įjunkite TX galą.

Kl.: imtuvo RX galo RJ45 jungties oranžinė lemputė nedega.

A: (1) Patikrinkite, ar tinklo kabelis yra standartinis tinklo kabelis su lygiagrečiomis jungtimis abiejuose galuose.

(2) Patikrinkite, ar HDMl signalo įvestis TX gale yra normali.

(3) Išjunkite ir įjunkite TX galą.

Kl.: Imtuvo RX galo RJ45 jungties oranžinė lemputė mirksi, bet nėra vaizdo išvesties.

A: (1) Patikrinkite, ar ekranas palaiko esamą HDMl signalo režimą.

(2) Patikrinkite, ar HDMl laidas ir ekranas tinkamai pritvirtinti.

(3) Pabandykite atjungti ir vėl prijungti tinklo kabelį arba išjunkite ir įjunkite TX galą.
