Aprašymas

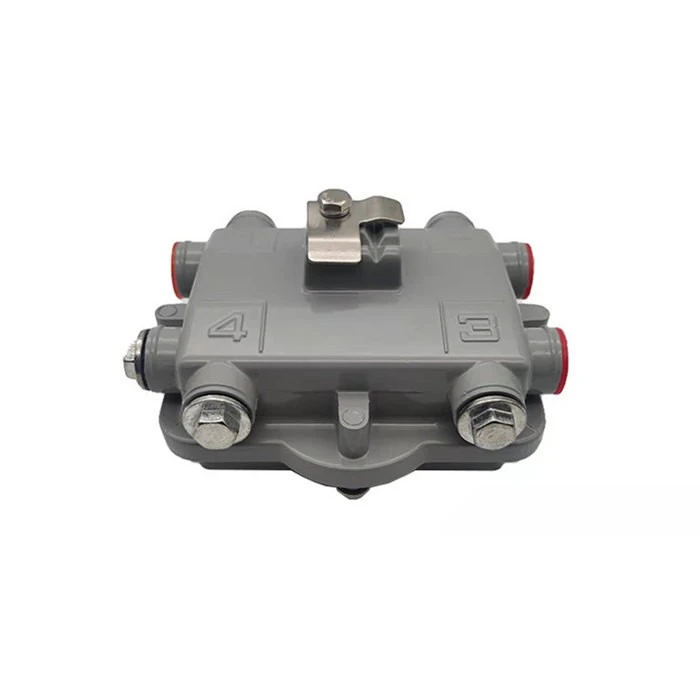

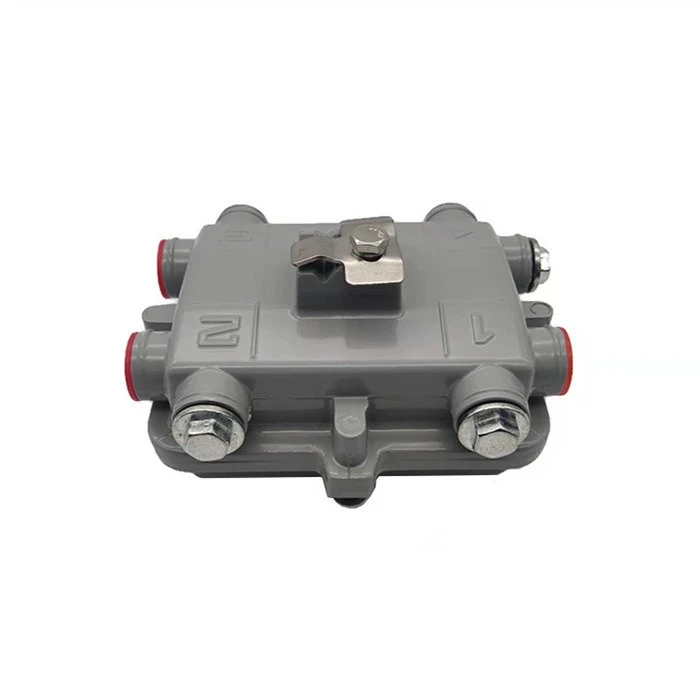

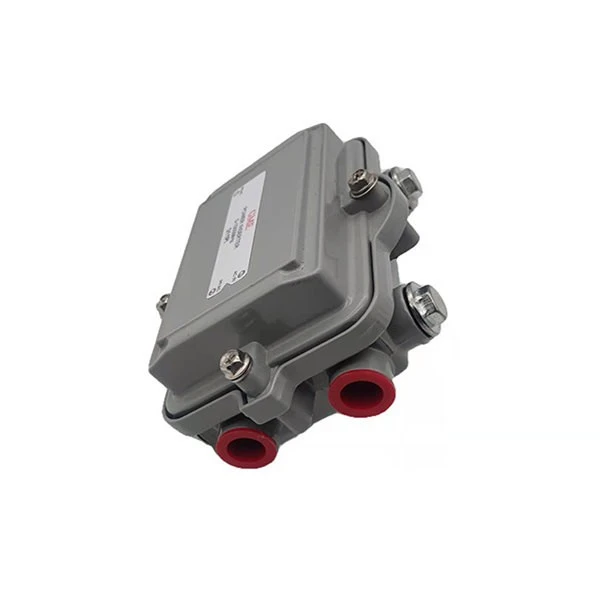

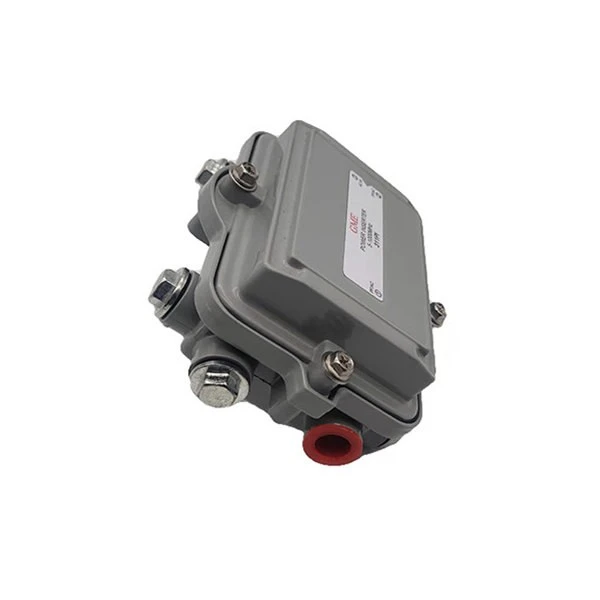

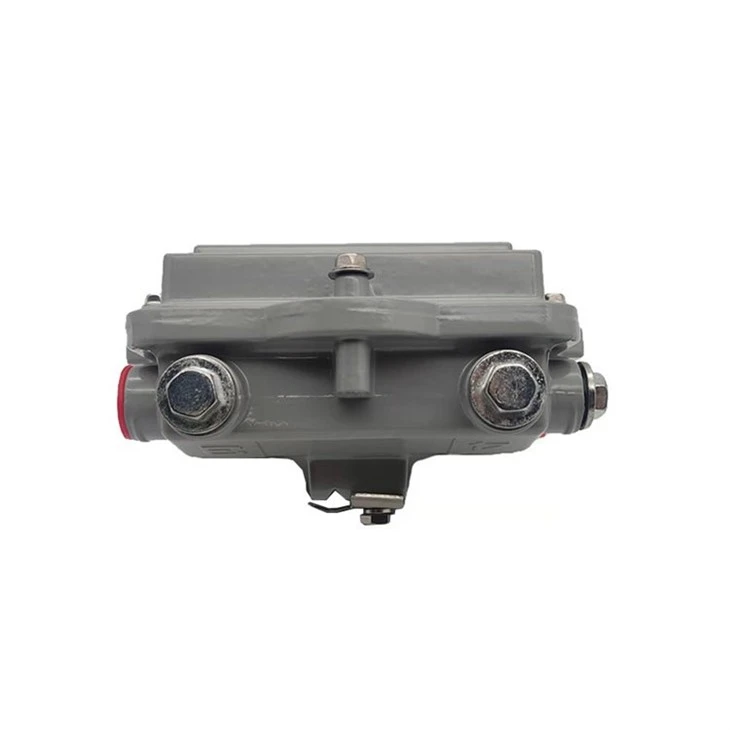

1 GHz kabelinės televizijos magistralinės linijos maitinimo įdėklas yra specializuotas elektroninis įrenginys, skirtas kabelinės televizijos pramonei, specialiai naudojamas magistralinių linijų sistemose aktyviems komponentams tiekti. Jo pagrindinė funkcija yra įvesti maitinimą į bendraašių kabelių tinklą, užtikrinant tinkamą stiprintuvų, kartotuvų ir kitų aktyvių įrenginių veikimą kabelinės televizijos paskirstymo sistemoje.
Pagrindinės savybės ir funkcionalumas:
Dažnio galimybė:1 GHz kabelinės televizijos magistralinės linijos maitinimo įdėklas yra optimizuotas aukšto -dažnio veikimui ir palaiko signalus iki 1 gigaherco (GHz). Dėl to jis tinka šiuolaikinėms kabelinės televizijos sistemoms, kurioms keliami dideli pralaidumo reikalavimai.
Maitinimo įvedimas:Įterpiklis turi galimybę įvesti maitinimą į bendraašio kabelio magistralinę liniją. Tai būtina norint tiekti reikiamą elektros energiją aktyviems komponentams, tokiems kaip paskirstymo stiprintuvai ar linijos ilgintuvai, užtikrinant signalo kokybę ir stiprumą visame paskirstymo tinkle.
Savybės
◆ CATV maitinimo įdėklas 5-1000MHz visos juostos veikimas.
◆ Nikeliuota žalvario "F" jungtis su vandeniui atsparia apsauga.
◆ Austa metalinė tarpinė, naudojama Hi{0}}RFI užtikrinti.
◆ Pridedamas visiškai atsparus oro sąlygoms sandarus ir gnybtas.
Specifikacija
|
Kilmės vieta: Guangdong, Kinija |
|||
|

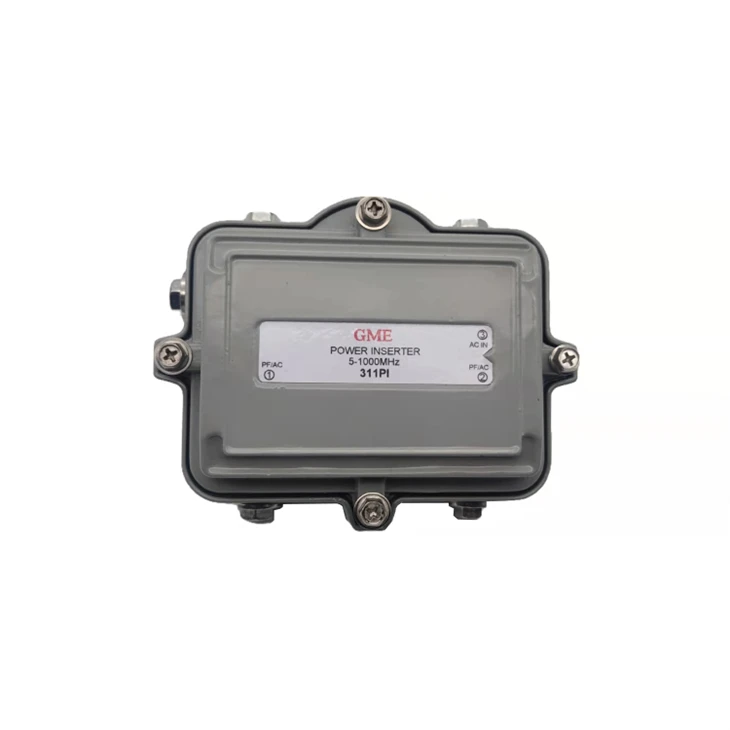

Modelio numeris: GDINS-002 (311PI) |
|||
|
ITEM |
TIPINIS |
QC RIBA |
BANDYMO SĄLYGOS |
|
1. DAŽNIS. RANGE |
|
|
5 - 1000 MHz |
|
2. ĮDĖJIMO NUTRAUKIMAS |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAX. |
861 - 1000 MHz |
|
|
3. IZOLIACIJA (RF Į AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. GRĄŽINIMAS (RF PRIJUNGTAS) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A MAX |
AC Į RF |

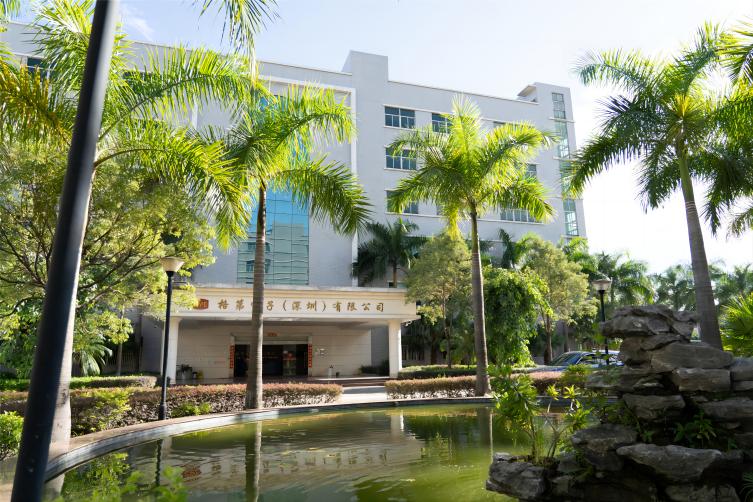

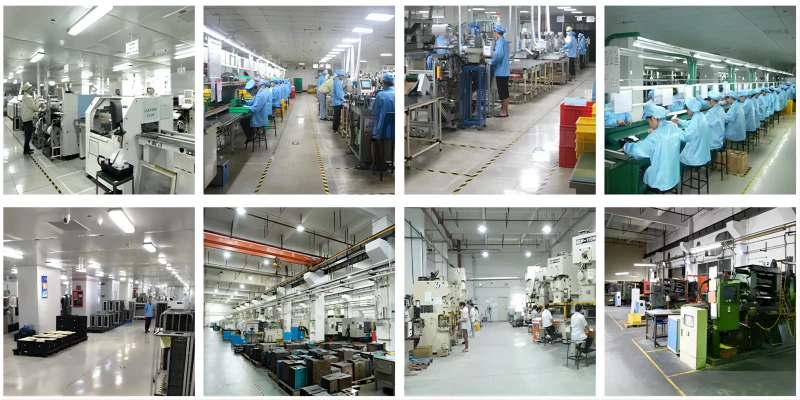

„Goodmind Electronics (Shenzhen) Co., Ltd.“ buvo įkurta 1992 m., daugiausia dėmesio skiriant televizijos transliavimo sistemai, nuosava vertikaliai integruota gamybos galimybė su patyrusia ir profesionalia inžinierių komanda, teikiančia ODM paslaugas kabelinės / palydovinės / antžeminės / IPTV transliavimo sistemos produktams.
Kaip veikia CATV maitinimo įterpiklis?
CATV maitinimo įterpiklis paprastai jungiamas kartu su bendraašiu kabeliu. Jis įleidžia nuolatinės srovės (nuolatinės srovės) maitinimą į kabelio liniją, kuri vėliau naudojama aktyviems komponentams, pvz., stiprintuvams, maitinti. Tai leidžia sustiprinti ir paskirstyti signalą dideliais atstumais.
Kokie yra dažniausiai naudojami CATV maitinimo įterpikliai?
CATV maitinimo įterpikliai dažniausiai naudojami kabelinės televizijos sistemose, kad būtų tiekiamas maitinimas linijos stiprintuvams, paskirstymo stiprintuvams ir kitiems aktyviems komponentams. Jie naudojami siekiant padidinti ir palaikyti signalo stiprumą ilgais kabeliais arba vietose, kur signalas yra silpnas.
Kokių tipų CATV maitinimo įterpikliai yra?
CATV maitinimo įterpikliai yra įvairių tipų ir konfigūracijų, priklausomai nuo konkrečios kabelinės televizijos sistemos taikymo ir reikalavimų. Jie gali skirtis pagal išėjimo galią, dažnių diapazoną, išėjimų skaičių ir kitas savybes.
DUK
K: Ar CATV maitinimo įterpikliai suderinami su visomis kabelinės televizijos sistemomis?
A: CATV maitinimo įterpikliai paprastai suprojektuoti taip, kad būtų suderinami su standartinėmis kabelinės televizijos sistemomis. Tačiau suderinamumas gali skirtis priklausomai nuo tokių veiksnių kaip sistemos dažnių diapazonas, naudojamų stiprintuvų tipas ir kitos sistemos specifikacijos. Labai svarbu užtikrinti, kad maitinimo įdėklas būtų suderinamas su specifiniais kabelinės televizijos sistemos reikalavimais.
Kl.: Į ką turėčiau atsižvelgti renkantis CATV maitinimo įterpiklį?
A: Renkantis CATV maitinimo įterpiklį, atsižvelkite į tokius veiksnius kaip jūsų stiprintuvų galios reikalavimai, kabelinės televizijos sistemos dažnių diapazonas, reikalingų išėjimų skaičius ir bet kokios specifinės jūsų programai reikalingos funkcijos. Taip pat labai svarbu užtikrinti suderinamumą su esama įranga ir sistemos specifikacijomis.
Kl.: Ar yra kokių nors CATV maitinimo įdėtuvų įrengimo svarstymų?
A: Įrengdami CATV maitinimo įdėklą įsitikinkite, kad jis prijungtas tinkama kryptimi kartu su bendraašiu kabeliu. Vadovaukitės gamintojo instrukcijomis, kad tinkamai sumontuotumėte ir įsitikinkite, kad visos jungtys yra saugios. Be to, apsvarstykite tokius veiksnius kaip įžeminimas ir apsauga nuo viršįtampių, kad apsaugotumėte savo įrangą ir užtikrintumėte patikimą veikimą.
