Išsamus 10 G vieno
Šiuolaikinio perdavimo tinkle metu optiniai moduliai yra pagrindiniai komponentai, jungiantys šviesolaidį su tinklo įrenginiais. Vieno režimo optiniai moduliai, tokie kaip greitas perdavimas, stipri anti-trukdžių galimybė ir nedideli nuostoliai, yra plačiai naudojami tokiuose scenarijuose kaip universiteto tinklai ir duomenų centrai. Perdavimo atstumas yra pagrindinis pasirinkimo rodiklis. Daugelis specialistų dažnai painioja specifikacijas – pavyzdžiui, kokie yra standartiniai atstumai, ar yra 2 km parinktis ir kaip juos suderinti su scenarijais. Šiame straipsnyje bus paaiškintos pagrindinės žinios, kurios padės kiekvienam išvengti pasirinkimo klaidų.
I. Pagrindinis 10G vieno{2}}modžių optinių modulių supratimas
10G vieno{1}}modžių optinių modulių dažniausiai naudojamas SFP+ paketas, suderinamas su įrenginiais, pvz., jungikliais ir serveriais, ir turi būti naudojamas su 9/125 μm OS2 vienmode{6}} šviesolaidžiu. Vienmodės skaidulos šerdis yra itin plona, leidžianti nueiti tik vieną optinio signalo kelią, todėl nuostoliai yra daug mažesni, palyginti su daugiamodėmis skaidulomis. Tai labai svarbu norint pasiekti kilometrų{10}lygio perdavimo atstumą.
Jo perdavimo atstumą veikia keturi pagrindiniai veiksniai: optinis bangos ilgis, perdavimo galia, imtuvo jautrumas ir skaidulų ryšio praradimas . 1310nm ir 1550 nm yra pagrindiniai bangos ilgiai. Pramonės specifikacijos atitinka IEEE tarptautinius standartus ir sudaro aiškias atstumo pakopas, kurios suderina našumą ir kainą.
II. Pagrindinės standartinės perdavimo atstumo specifikacijos10 G vieno režimo{1}}optiniai moduliai
10G vienmodžių optinių modulių pagrindiniai atstumai rinkoje atitinka IEEE 802.3ae standartą. Keturios pagrindinės specifikacijos – 10 km, 20 km, 40 km ir 80 km – apima visus įprastus scenarijus. Jų charakteristikos yra šios:
10 km specifikacija (10 GBASE-LR): labiausiai paplitusi ir ekonomiškiausia- parinktis
Tai plačiausiai naudojama standartinė specifikacija su geriausiu kainos{0}}našumo santykiu. Jo perdavimo atstumas yra 10 km, naudojamas 1 310 nm bangos ilgis, jis tinkamas jungtims statyti miesteliuose ir trumpo{4}}–-vidutinio nuotolio kabeliams duomenų centruose. Jis pasižymi dideliu suderinamumu ir brandžia tiekimo grandine, todėl tai yra pirmasis daugelio įmonių pasirinkimas ir trumpo atstumo{7}}specifikacijų pagrindas.

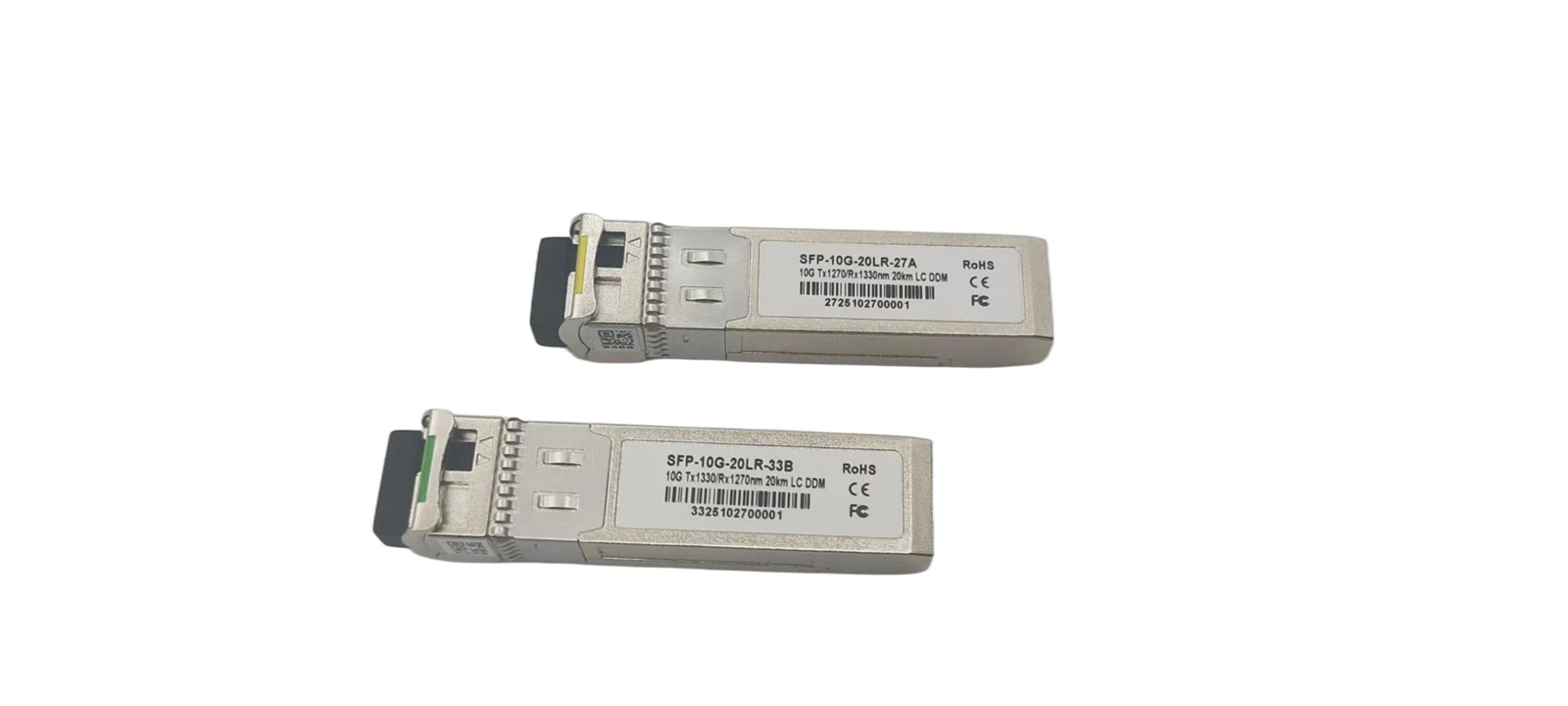

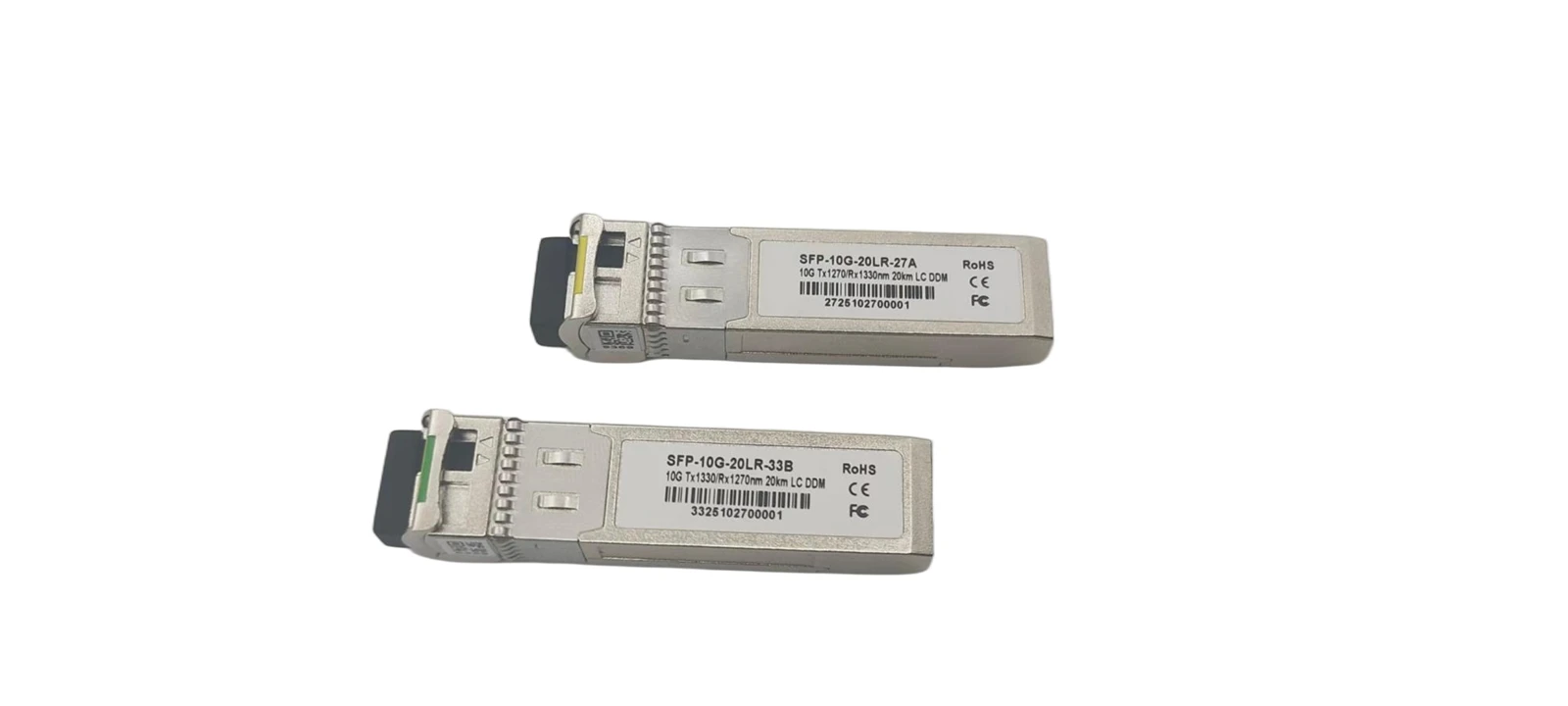

20 km specifikacija: patobulinta vidutinė{1}}atstumo perėjimo parinktis
Tai ne IEEE bazinis standartas, o patobulinta 10GBASE-LR versija. Jis taip pat naudoja 1310 nm bangos ilgį, padidindamas atstumą iki 20 km optimizuodamas galią. Jis užpildo tarpą nuo 10 km iki 40 km, tinka metro tinklo prieigos lygiams ir jungtims tarp-universitetų. Jis gali veikti su 10 km moduliais, todėl yra labai lankstus.
40 km specifikacija (10 GBASE-ER): pagrindinis ilgo nuotolio{3}}darbinis arkliukas
Tai standartinė tolimųjų{0}}reisų specifikacija, kurios perdavimo atstumas yra 40 km. Jis naudoja 1550 nm bangos ilgį (kuris turi mažesnį nuostolį), todėl tinka metro tinklo pagrindiniams sluoksniams ir kryžminėms-regioninėms jungtims. Paprastai nereikalauja papildomos optinio stiprinimo įrangos, kainuoja mažiau nei 80 km modulių ir yra pagrindinis pasirinkimas tolimam{7}}perdavimui.
80 km specifikacija (10 GBASE-ZR): maksimalus standartinis tolimojo-traukimo variantas
Tai ilgiausio atstumo standartinė specifikacija, skirta 10G vieno{1}}režimo, suteikianti 80 km perdavimą. Jis naudoja 1550 nm bangos ilgį ir turi labai aukštus techninės įrangos reikalavimus. Jis tinka ypatingiems scenarijams, pvz., susisiekimui tarp-miestų arba nuotoliniam bazinės stoties atgaliniam ryšiui. Išlaidos yra didelės, o energijos suvartojimas yra didelis, todėl nereikėtų jo be reikalo rinktis įprastiniams scenarijams.
III. Dažnai nepastebimai
Daugeliui žmonių kyla klausimas, ar yra 2 km parinktis 10G vieno{2}}režimo. Atsakymas yra taip. Tai nėra IEEE 802.3ae pagrindinio standarto dalis, bet yra pagrįsta IEEE 802.3aq standarto 10GBASE-LRL specifikacija. Jis paprastai vadinamas 10 G SFP{11}}km vieno{12} režimo moduliu – didelės vertės parinktimi trumpo nuotolio scenarijuose.
Šis modulis paprastai naudoja 1310 nm bangos ilgį ir pirmiausia turi LC dvipusę sąsają. Palyginti su 10 km LR moduliais, jo perdavimo galia ir jautrumo reikalavimai yra mažesni, todėl sąnaudos sumažėja 10 %-30 %. Jis išlaiko anti-trukdžių privalumus, būdingus vien{10}}režimui, užpildydamas atstumą nuo 300 m (daugiamodis) iki 10 km (vieno režimo).
Jo taikymo scenarijus apima kryžminį{0}}stelažų laidą duomenų centruose ir trumpo{1}}atstumo miestelių sujungimus. Palyginti su daugiamodiais moduliais, jis perduoda toliau ir turi didesnį atsparumą trukdžiams. Palyginti su 10 km moduliais, jo kaina ir energijos sąnaudos yra mažesnės. Suderinami 2 km moduliai gali sąveikauti su 10 km moduliais. Pirkdami pirmenybę teikite produktams, pažymėtiems 10 GBASE{10}}LRL, kad užtikrintumėte suderinamumą.
IV. Pagrindiniai aspektai, renkantis 10G vieno{2}}modžių optinius modulius
Renkantis reikia visapusiškai atsižvelgti į scenarijų, kainą ir suderinamumą. Atkreipkite dėmesį į šiuos 5 pagrindinius dalykus:
Pasirinkite atstumą pagal poreikius, venkite „ilgiau, tuo geriau“
Aklai pasirenkant ilgesnio{0}}atstumo modulius, padidėja išlaidos ir gali atsirasti signalo perkrova. Tiksliai išmatuokite atstumą, palikite 10–20% maržą ryšio praradimui. Pasirinkite 2 km LRL distancijoms iki 2 km, 10 km LR iki 10 km, 40 km ER 20–40 km ir tik 80 km ZR, jei atstumas viršija 40 km.
Suderinkite pluošto tipą, kad išvengtumėte nesuderinamumo
Turi būti naudojamas su OS2 vieno{1}}mode skaidulu. Griežtai venkite maišyti su daugiamodėmis skaidulomis, nes tai sukels perdavimo klaidų. Diegdami laikykitės standartinės kabelių klojimo praktikos, sumažinkite pluošto lenkimus ir jungtis, kad sumažintumėte ryšio praradimą.
Atkreipkite dėmesį į standartų laikymąsi
Dėl pagrindinių specifikacijų pirmenybę teikite produktams, kurie atitinka IEEE standartus, užtikrindami suderinamumą su pagrindiniais įrangos prekių ženklais. Venkite ne-standartinių, ne{2}}prekės ženklo modulių, kad sumažėtų priežiūros problemų ateityje.
Pasverkite išlaidas ir našumą
Mažesnis arba lygus 300 m: pirmenybę teikite 10G SR daugiamodiams moduliams (mažesnė kaina).
300–2 km (su trikdžiais): Pasirinkite 2 km LRL.
10 km atstumu: pasirinkite 10 km LR.
Ilgi atstumai: pagal poreikį pasirinkite 40 km ER arba 80 km ZR.
Pramoniniai scenarijai: pasirinkite išplėstinės temperatūros modelius.
Scenarijai patalpose: pasirinkite komercinę klasę.
Užtikrinkite tinkamą optinės galios suderinimą
Jungdami skirtingų specifikacijų modulius, iš anksto patikrinkite optinę galią. Jei galia per didelė, pridėkite slopintuvą, kad gauta galia būtų imtuvo jautrumo diapazone, užtikrinant nenuostolingą paketų perdavimą.
V. Išvada: tinkamumas yra svarbiausia
Keturios pagrindinės specifikacijos10G vienmodžiai{1}}optiniai moduliai– 10 km, 20 km, 40 km ir 80 km – įveikiama daugumą scenarijų, o 2 km LRL užpildo trumpą -atstumo spragą. Pagrindinis atrankos principas yra suderinti scenarijų, suderinti atstumą ir subalansuoti išlaidas. Norint pasirinkti tinkamą modulį, užtikrinti tinklo stabilumą ir kontroliuoti išlaidas, labai svarbu atmesti klaidingą nuomonę, kad „didesnis atstumas yra geresnis“.
