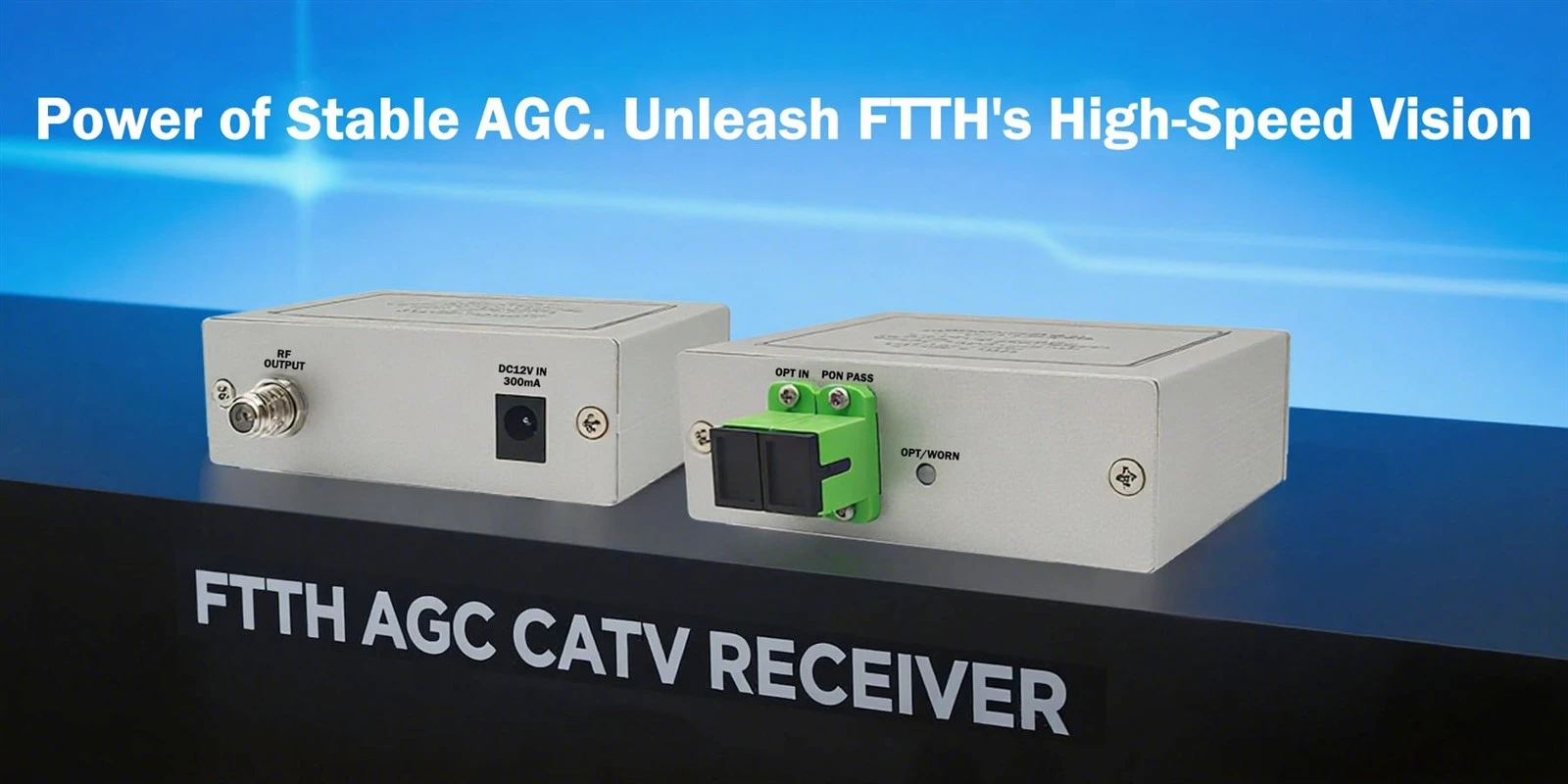

FTTH AGC CATV imtuvas yra pagrindinis galinis įrenginys šiuolaikiniuose šviesolaidinio{0}}to-(FTTH) tinkluose, atliekantis dvejopus „optinio signalo vertėjo“ ir „signalo stabilizatoriaus“ funkcijas. Pagrindinė jo misija – efektyviai ir patikimai atskirti ir konvertuoti sudėtines optines bangas-, pernešančias didelės spartos interneto duomenis ir aukštos-kokybės transliuojamus televizijos signalus, perduodamus per vieną skaidulą-, į elektrinius signalus, kurie gali būti tiesiogiai naudojami standartinėje namų ūkio įrangoje. Toliau pateikiamas išsamus ir{9}}išsamus jo techninių detalių, veikimo mechanizmų ir reikšmės aprašymas.
I. Pagrindinė funkcija ir padėties nustatymas
Įprastame „Triple{0}}play FTTH tinkle vienas lašas skaidulų turi perduoti vienu metu:
Duomenų signalas pasroviui:Paprastai naudojamas 1490 nm bangos ilgis, prieigai prie interneto, VoIP ir kt.
Duomenų signalas prieš srovę:Paprastai naudojamas 1310 nm bangos ilgis, kad naudotojas įkeltų duomenis.
Pasroviui CATV vaizdo signalas:Paprastai naudojamas 1550 nm bangos ilgis, skirtas analoginėms ir skaitmeninėms televizijos programoms perduoti.
TheFTTH AGC CATV imtuvasyra atsakingas už 1550 nm bangos ilgio CATV vaizdo signalo apdorojimą. Jis tiksliai išgauna šį optinį signalą iš šviesolaidžio, paverčia jį radijo dažnio (RF) elektriniu signalu ir bendraašiu kabeliu išveda į televizorių arba priedėlius. Jis įmontuotas-Automatinis stiprinimo valdymas (AGC)yra labai svarbus norint užtikrinti vartotojo patirtį. Jis automatiškai kompensuoja optinės įvesties galios svyravimus, atsirandančius dėl tokių veiksnių kaip šviesolaidžio linijos atstumas, lenkimas ar aplinkos temperatūros pokyčiai, užtikrinant, kad RF signalo išvesties į televizorių lygis išliks pastovus. Taip išvengsite vaizdo problemų, tokių kaip sniegas, mozaikos raštai ar trukdžiai.
II. -Išsami pagrindinių komponentų ir technologijų analizė
1. Optinis priekis-pabaiga ir WDM filtras
Tikslus filtravimas:Įrenginyje integruotas didelio našumo{0}}bangos ilgio padalijimo tankinimo (WDM) filtras. Jo pralaidumo juostos charakteristikos yra labai optimizuotos 1550 nm bangos ilgiui, todėl galima tiksliai atskirti 1550 nm CATV optinį signalą nuo mišrių 1310/1490/1550 nm optinių signalų su labai mažais įterpimo praradimais ir perdavimu. Ji taip pat užtikrina, kad duomenų kanalo optiniai signalai praeina be nuostolių (į paskesnį ONU / optinį modemą apdorojimui).
Fotodetektorius (PIN arba APD):Tai imtuvo „akis“. Jis paverčia atskirtą 1550 nm optinį signalą į silpną elektrinį signalą. Esant dideliam-atstumui, didelės galios įvesties scenarijus, dėl vidinio stiprinimo ir didesnio jautrumo gali būti naudojamas lavinos fotodiodas (APD).
2. Tikslus automatinio stiprinimo valdymo (AGC) sistemos veikimas
AGC sistema yra viso įrenginio „protinga širdis“, veikianti kaip nuolatinis uždaro{0}}ciklo grįžtamasis ryšys:
Signalo aptikimas:Sistema nuolat stebi RF signalo lygį po fotoelektrinės konversijos ir pradinio stiprinimo.
Palyginimas ir klaidų generavimas:Jis lygina aptiktą signalo lygį su iš anksto nustatytu idealiu atskaitos lygiu, kad apskaičiuotų klaidos vertę.
Dinaminis stiprinimo reguliavimas:Šis klaidos signalas valdo kintamo stiprinimo stiprintuvą (VGA) arba valdo fotodetektoriaus poslinkio įtampą. Jei įvesties optinė galia mažėja (pvz., iki -8 dBm), AGC liepia padidinti stiprinimą. Jei įvesties optinė galia padidėja (pvz., iki +2 dBm), tai atitinkamai sumažina stiprinimą.
Stabili išvestis:Taikant šį dinaminį reguliavimą, nepaisant to, kaip įvesties optinė galia kinta nurodytame plačiame diapazone (pvz., nuo +2 dBm iki -8 dBm), galutinis išėjimo RF signalo lygis (pvz., vardinis 65 dBµV) gali būti palaikomas labai stabiliai, paprastai ±1 dB paklaida. Tai visiškai pašalina vaizdo kokybės problemas, kylančias dėl signalo svyravimų.
3. RF apdorojimo ir išvesties modulis
Kelių{0}}pakopų stiprinimas ir išlyginimas:Po to, kai jį valdo pagrindinis AGC, signalas patenka į vėlesnę RF stiprinimo grandinę, kad būtų pasiekta pakankama išvesties pavaros galimybė. Pažangūs modeliai taip pat gali apimtiAutomatinis nuolydžio valdymas (ASC), kuris gali automatiškai kompensuoti skaidulų diferencialinį atsaką į skirtingų dažnių RF antrinius nešiklius, užtikrinant tolygumą visame TV dažnių juostos plotyje (pvz., 47-1000 MHz ar didesnis).
Išvesties prievadai ir izoliacija:Paprastai yra nuo 1 iki 4 RF išvesties prievadų (pvz., F- tipo jungtys) su didele izoliacija, kad būtų kuo mažiau trukdžių tarp kelių išėjimų. Prievadai turi gerą apsaugą nuo žaibo viršįtampio ir elektrostatinės iškrovos (ESD).
4. Struktūrinis projektavimas ir prisitaikymas prie aplinkos
Tvirtas korpusas:Dažniausiai naudojamas štampuoto aliuminio lydinio korpusas, kuris atlieka tris funkcijas: šilumos išsklaidymo (efektyviai ima šilumą iš vidinių stiprintuvų), elektromagnetinio ekranavimo (EMI) (apsaugo nuo išorinių trukdžių ir vidinio signalo nutekėjimo) ir mechaninės apsaugos.
Visa{0}}apsauga nuo oro sąlygų:Lauko arba vidaus / lauko modeliai pasižymi dideliu atsparumu vandeniui ir dulkėms (pvz., IP65 reitingas), gali atlaikyti atšiaurią aplinką, pvz., stiprų šaltį, aukštą temperatūrą ir didelę drėgmę, todėl užtikrina ilgalaikį -patikimą veikimą.
Lankstus montavimas:Kompaktiškas dizainas palaiko tvirtinimą prie sienos-, tvirtinimą ant stulpo-ar stalinį stalą, pritaikytą prie skirtingų įrengimo vietų namuose (pvz., informacinėje dėžutėje, šalia televizoriaus spintelės).
III. Pabaigos-to-darbo eiga FTTH tinkle
Signalo įpurškimas:1550 nm bangos ilgio CATV optinis signalas iš operatoriaus galvutės sujungiamas su 1490/1310 nm duomenų optiniais signalais iš centrinio biuro OLT išoriniame WDM jungiklyje arba optiniame stiprintuve. Kombinuotas signalas magistralinio ir skirstomojo tinklo skaidulomis perduodamas į abonento patalpas.
Signalo atskyrimas:Lašinis pluoštas pirmiausia jungiasi prie optinio skirstytuvo (jeigu yra), po to prie kliento patalpų įrangos zonos. Čia yra įvesties prievadasFTTH AGC CATV imtuvaspriima mišrų optinį signalą. Jo vidinis WDM filtras pirmiausia „nuima“ 1550 nm CATV optinį signalą, nukreipdamas jį į CATV imtuvo kelią. Likę 1310/1490 nm optiniai signalai per atskirą jungtį išvedami į optinio tinklo bloką (ONU) interneto ir balso paslaugoms apdoroti.
Fotoelektrinė konversija ir stabilizavimas:Nuimtas 1550 nm optinis signalas fotodetektoriumi paverčiamas RF elektriniu signalu. AGC grandinė veikia -realiuoju laiku ir užtikrina, kad net jei optinė galia šiek tiek svyruoja dėl oro pokyčių arba tikslaus tinklo derinimo{3}}, konvertuotas RF signalo stiprumas išliks pastovus.
Signalo paskirstymas:Stabilizuotas ir sustiprintas aukštos-kokybės RF signalas bendraašiu kabeliu paskirstomas įvairiems televizoriams ar priedams visuose namuose, todėl naudotojai gali žiūrėti aiškias, mirgančias{2}}nemokamas tiesiogines TV programas.
IV. Pagrindinių pranašumų ir vertės santrauka
Galutinė stabili vartotojo patirtis:AGC technologija veikia kaip nematomas sargas, puikiai panaikindamas signalo svyravimus, kurių vartotojai nepastebi, ir pateikdama nuosekliai aiškias nuotraukas.
Didelis pralaidumas ir suderinamumas ateityje:Palaiko iki 1 GHz ar net 1,2 GHz radijo dažnių juostos plotį, paliekant pakankamai vietos 4K/8K Ultra HD televizoriui, interaktyvesniems kanalams ir būsimiems paslaugų atnaujinimams.
Supaprastintas tinklas ir išlaidų taupymas:Visų paslaugų perdavimas vienu pluoštu žymiai sumažina operatoriaus kabelių sudėtingumą ir veiklos sąnaudas. Vartotojams aukšta įrenginio integracija taupo vietą ir supaprastina montavimą.
Išskirtinis patikimumas ir ilgaamžiškumas:Pramoninio lygio{0}}konstrukcija ir visiškai sandari konstrukcija užtikrina nepertraukiamą stabilų veikimą 24 valandas per parą, 7 dienas per savaitę ir labai ilgą vidutinį laiką tarp gedimų (MTBF), todėl per visą jo gyvavimo ciklą sumažėja bendrosios nuosavybės išlaidos.
„Plug{0}}and-Play“ ir patogi priežiūra:Įrenginiui paprastai nereikia sudėtingos lauko konfigūracijos, nes išvesties lygis automatiškai stabilizuojamas. Tinklo stebėjimo sistemos gali nuotoliniu būdu stebėti jo būseną per nešiklio bangą ar kitomis priemonėmis, palengvindamos įspėjimą apie gedimą ir lokalizavimą.
TheFTTH AGC CATV imtuvasyra daug daugiau nei paprastas „optinis{0}}į-elektrinis“ keitiklis. Tai sudėtingas posistemis, apimantis pažangų optinį filtravimą, tikslią fotoelektrinę konversiją, intelektualų uždarojo-kilpos valdymą ir tvirtą pramoninį dizainą. Tai yra esminė grandis, užtikrinanti sklandų aukštos-kokybės vaizdo paslaugų teikimą per pastaruosius šimtą metrų pluošto-į-namą, tyliai garantuojanti, kad milijonai namų ūkių galės mėgautis stabiliomis, aiškiomis ir turtingomis transliuojamomis televizijos paslaugomis. Tai nepakeičiamas išmanusis galinis įrenginys šiuolaikiniuose pilnos optinės prieigos tinkluose.
