TheSAT{0}}IF optinis siųstuvasyra profesionali įranga, specialiai sukurta šviesolaidiniam palydovinio tarpinio dažnio signalų perdavimui. Palydovinėmis antenomis gaunamus aukšto-dažnio signalus (950-2600 MHz) jis paverčia optiniais signalais, todėl užtikrinamas aukštos-kokybės, toli{5}}perdavimas per vieno-modio skaidulą. Šio tipo įranga atlieka svarbų vaidmenį šiuolaikiniuose ryšių tinkluose. Ypač plačiai pritaikius trigubo- žaidimo paslaugas ir FTTH, SAT-IF optinis siųstuvas, garsėjantis puikiu našumu, tapo nepakeičiamu perdavimo sprendimu tokiose srityse kaip CATV ir palydovinis ryšys.
Našumo privalumai
Išskirtinis didelio{0}}dažnio pralaidumo našumas
SAT{0}}IF optiniai siųstuvai palaiko itin platų dažnių diapazoną. Įprasti modeliai apima kelias juostas, pvz., 45{5}}1000MHz ir 950-2150MHz ir 45–2400MHz, o kai kurie aukščiausios klasės produktai netgi palaiko plačiajuostį veikimą iki 50-3000MHz. Ši plačiajuosčio ryšio charakteristika leidžia jiems vienu metu perduoti CATV transliacijos signalus ir SAT-IF palydovinius signalus, tenkinant kelių paslaugų vienu metu perdavimo poreikį.
Puiki tiesiškumo ir perdavimo metrika
Naudojant DFB bendraašius miniatiūrinius supakuotus lazerius ir didelio{0}}tiesiškumo stiprinimo grandines,SAT{0}}IF optiniai siųstuvaiužtikrina puikų transmisijos našumą. Tipiški parametrai apima:
- Vežėjo-ir{1}}triukšmo santykis (CNR) didesnis arba lygus 52 dB
- Sudėtinis antrosios eilės (CSO) Didesnis arba lygus 65 dB
- Sudėtinis trigubas ritmas (CTB) Didesnis arba lygus 62 dB
- Atsako lygumas ±1 dB ribose
Ši metrika užtikrina, kad signalo vientisumas išsaugomas net ir po ilgo{0}}atstumo perdavimo.
Lanksti konfigūracija ir didelis patikimumas
SAT{0}}IF optiniai siųstuvai siūlo kelias konfigūracijos parinktis:
Pasirenkami optiniai bangos ilgiai: 1310 nm, 1550 nm arba CWDM bangos ilgiai.
Reguliuojama išvesties optinė galia: Nuo 2mW iki 30mW.
Dvigubi pertekliniai maitinimo šaltiniai: palaiko greitąjį -sukeitimą, padidindamas sistemos patikimumą.
Reguliuojamas SBS slopinimas: lauko-reguliuojama SBS slopinimo galimybė, didesnė nei 17 dBm.
Prisitaikymas prie aplinkos ir perdavimo atstumas
Įtaisyti aliuminio lydinio štampavimo -liejimo korpuse, kad būtų efektyviai išsklaidyta šiluma, jie galimi ir stalinio, ir stovo{1}}montavimo konfigūracijos. Kalbant apie perdavimo atstumą, standartinė įranga palaiko ryšius iki 60 kilometrų. Kai kurios karinio lygio technologijos netgi palaiko momentinį maršruto perjungimą, automatiškai persijungiant į atsarginį kelią kritinio ryšio ryšio sutrikimo atveju.
Taikymo scenarijai
Telekomunikacijų tinklai ir trigubos{0}}Play paslaugos

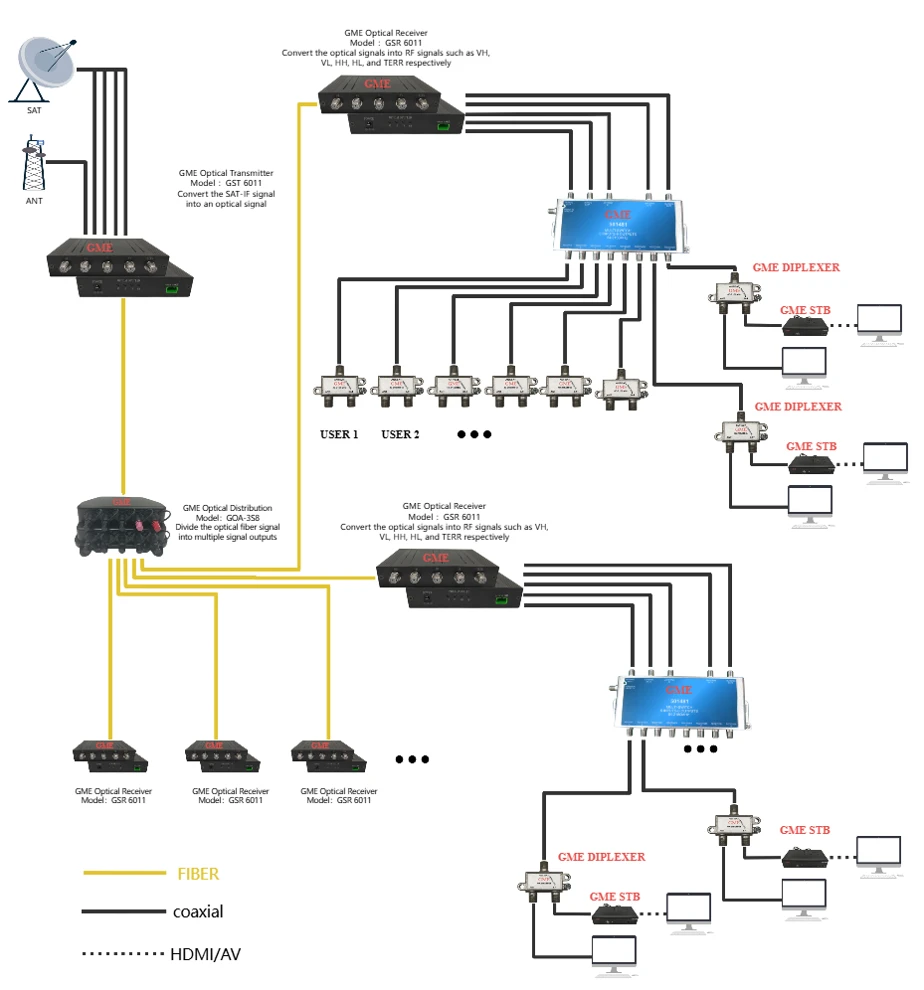

FTTH tinkluose SAT{0}}IF optinis siųstuvas naudojamas vieningam CATV signalų ir palydovinės televizijos signalų perdavimui. Jis palaiko trigubo-atkūrimo programas, galinčias vienu metu perduoti transliuojamą TV, plačiajuosčio ryšio duomenis ir balso signalus, todėl tai yra pagrindinis šiuolaikinių gyvenamųjų namų kompleksų ir viešbučių grupių televizijos sistemų komponentas.
Palydovinio ryšio sistemos
Palydovinio ryšio srityjeSAT{0}}IF optinis siųstuvasnaudojamas L-juostos aukštyn / žemyn nukreiptoms šviesolaidinėms jungtims, ypač jungtims tarp palydovinės žemės stoties ir vidinio įrenginio. Tai leidžia skaidriai perduoti visos L-juostės analoginius palydovinius signalus, gaunamus antenos LNB per šviesolaidį, pakeičiant tradicinius bendraašių kabelių sprendimus.
Profesionalios ir specialios aplinkos programos
Palydovinių{0}}laivų šviesolaidinės paskirstymo sistemos
Perteklinės žiedų architektūros
Karinio{0}}civilinio ryšio radaro signalų perdavimas
DWDM mazgų segmentavimas
Šie taikymo scenarijai visiškai išnaudoja šviesolaidinio perdavimo pranašumus: atsparumą elektromagnetiniams trukdžiams, apsaugą nuo žaibo ir padidintą saugumą.
Gynybos ir karinės programos
Kariniame sektoriuje panašios SAT technologijos naudojamos mokymo sistemose, pvz., keliose integruotose lazerių sistemose, teikiančiose infraraudonųjų ir matomų dviejų spindulių mokymo sprendimus. Skaitmeninė vidutinio dažnio technologija užtikrina itin svarbų gynybos ryšių atsparumą.
Santrauka
SAT-IF optinis siųstuvas, turintis platų dažnių juostos plotį, didelį tiesiškumą, ilgą perdavimo atstumą ir puikią signalo kokybę, tapo nepakeičiamu šiuolaikinių ryšių tinklų komponentu. Nesvarbu, ar tai būtų civiliniai ryšių tinklai, ar profesionalios palydovinio ryšio sistemos, jis teikia patikimus ir efektyvius signalo perdavimo sprendimus, patenkinančius augantį aukštos-kokybės vaizdo ir duomenų perdavimo poreikį. Tobulėjant 5G ir IoT technologijoms, lanksti SAT-IF optinio siųstuvo konfigūracija ir tvirtas veikimas užtikrins, kad jis ir toliau bus svarbus būsimoje ryšių infrastruktūroje.
