Įvadas
Kadangi šviesolaidinis-to-namų tinklas (FTTH) tampa pasauliniu didelės spartos-plačiajuosčio ryšio standartu, operatoriams labai svarbu suprasti svarbiausius komponentus, užtikrinančius jų veikimą. Tarp jų,FTTH optinis imtuvasatlieka pagrindinį vaidmenį teikiant vientisas vaizdo, balso ir duomenų paslaugas galutiniams{0}}naudotojams. Šiame tinklaraščio įraše gilinamasi į FTTH optinių imtuvų pagrindus, jų technines specifikacijas ir kodėl jie svarbūs tinklo operatoriams.
1. Kas yra FTTH optinis imtuvas?

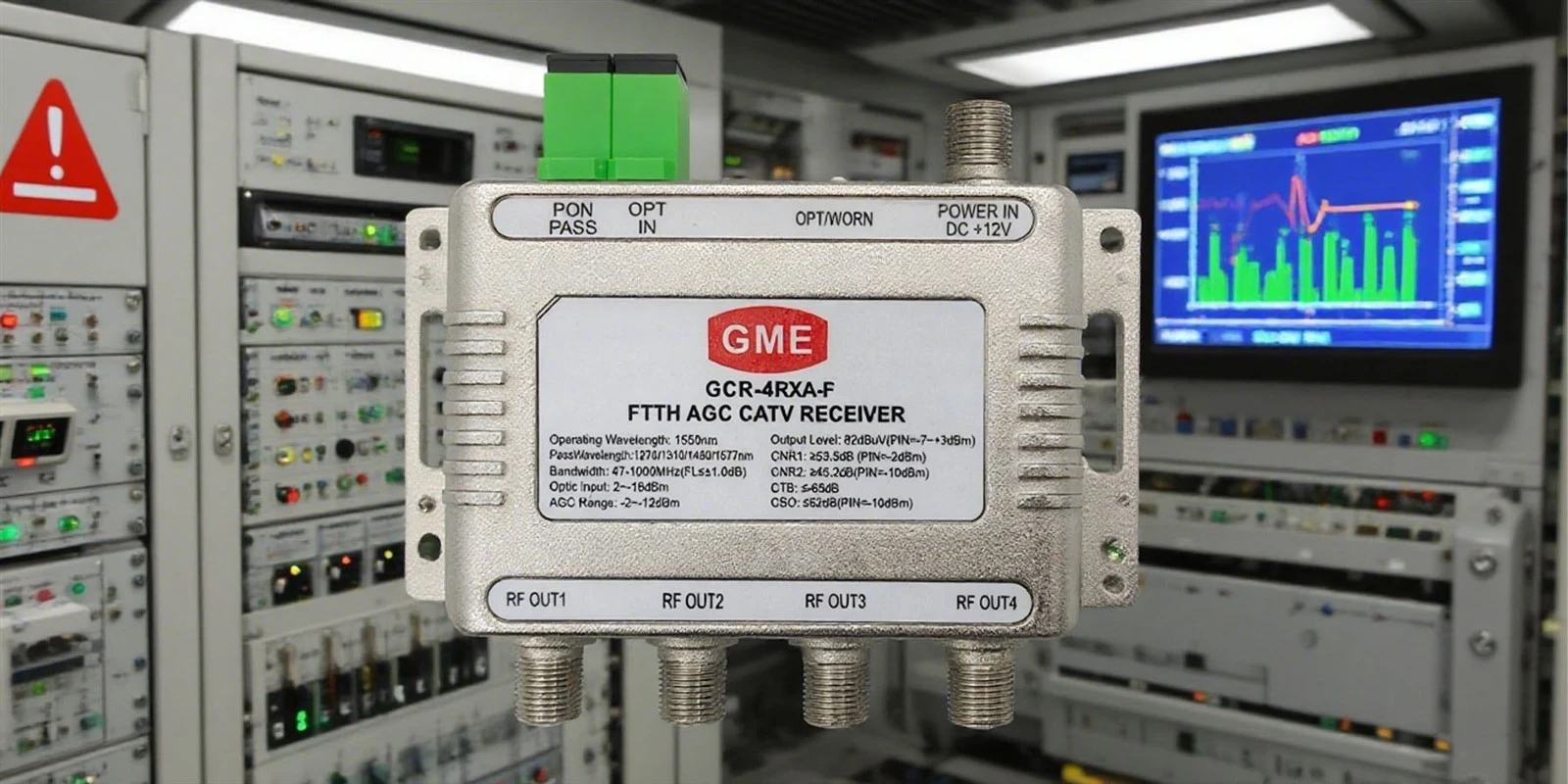

FTTH optinis imtuvas – tai įrenginys, įrengtas vartotojo patalpose (pvz., namuose ar biuruose), skirtas skaiduliniais kabeliais perduodamiems optiniams signalams paversti elektros signalus, skirtus platinti bendraašiais kabeliais arba eterneto tinklais. Jis tarnauja kaip tiltas tarp pasyvaus optinio tinklo (PON) ir kliento įrenginių (pvz., priedėlių, maršruto parinktuvų ar televizorių).
Pagrindinės funkcijos:
Fotoelektrinė konversija: paverčia šviesos signalus (paprastai esant 1310 nm / 1550 nm bangos ilgiams) į RF elektrinius signalus.
Signalo stiprinimas: padidina signalo stiprumą, kad būtų užtikrintas optimalus išvesties lygis (pvz., 72–95 dBμV).
Triukšmo mažinimas: sumažina signalo pablogėjimą naudojant mažo{0}}triukšmo stiprintuvus (GaAs technologija yra įprasta).
2. Pagrindiniai komponentai ir kaip jie veikia
Šiuolaikiniai FTTH optiniai imtuvai integruoja pažangius komponentus, kad padidintų patikimumą ir našumą:
Fotodiodas: Paprastai PIN fotodiodas, kuris paverčia šviesą į elektrinius signalus, turinčius didelį kvantinį efektyvumą (70–90%) ir mažą tamsiąją srovę.
Varžos suderinimo tinklas: Užtikrina efektyvų signalo perdavimą tarp fotodiodo ir stiprintuvo.
Mažo-triukšmo stiprintuvas (LNA): labai svarbus signalo vientisumui palaikyti; dažnai gaminami naudojant GaAs lustus, kad triukšmas būtų minimalus.
Mikroprocesoriaus{0}}pagrindas AGC: automatiškai reguliuoja stiprinimą pagal įvesties galios lygius (pvz., nuo -18 dBm iki 0 dBm), kad stabilizuotų išvestį.
WDM filtrai: įgalinkite trigubą-atkūrimo paslaugas (vaizdo, balso, duomenų) atskirdami bangos ilgius (pvz., 1310nm/1490nm/1550nm).
Darbo principas:
Optiniai signalai į imtuvą patenka per SC/APC arba FC/APC jungtį. Fotodiodas juos paverčia elektriniais signalais, kurie vėliau sustiprinami, filtruojami ir išvedami per RF prievadus (pvz., F-tipo jungtis).
3. Techninės specifikacijos, kurias turėtų žinoti operatoriai
Renkantis tinkamą optinį imtuvą operatoriams reikia atkreipti dėmesį į šiuos parametrus:
| Parametras | Tipinė vertė | Svarba |
| Bangos ilgio diapazonas | 1100–1600 nm | Suderinamumas su PON sistemomis (GPON/EPON). |
| Įvesties galios diapazonas | -18 dBm iki 0 dBm | Nustato jautrumą ir dinaminį diapazoną. |
| Išvesties lygis | 72–95 dBμV | Užtikrina pakankamą signalo stiprumą{0}}galutinio naudotojo įrenginiams. |
| Triukšmo paveikslas (NF) | Mažesnis arba lygus 2,5 dB | Svarbus signalo kokybei palaikyti (CNR didesnis arba lygus 52 dB). |
| MER | Didesnis arba lygus 32 dB | Būtinas skaitmeninio signalo vientisumui užtikrinti (pvz., IPTV). |
| Energijos suvartojimas | <1–3 W | Raudonos eksploatacinės išlaidos ir šilumos valdymas. |
4. KodėlFTTH optiniai imtuvaiReikalas operatoriams
Kaštų efektyvumas: Šiuolaikiniai imtuvai supaprastina paskutinės{0}}mylės ryšį, pakeičiant brangią varinę infrastruktūrą.
Ateities{0}}tikslinimas: palaikykite didelio{0}}pralaidumo programas (pvz., 4K/8K vaizdo įrašus, daiktų internetą) ir duomenų perdavimo spartą iki 10 Gb/s.
Vartotojo patirtis: Tokios funkcijos kaip automatinis stiprinimo valdymas (AGC) užtikrina stabilų veikimą nepaisant svyruojančios įvesties galios.
Triple{0}}Play integracija: Naudojant WDM technologiją, vienas imtuvas gali apdoroti vaizdą, balsą ir duomenis.
5. Diegimo svarstymai
Atsparumas aplinkai: Naudojimui lauke rinkitės plačios darbinės temperatūros imtuvus (nuo -40 laipsnių iki 85 laipsnių).
AGC lankstumas: rinkitės imtuvus su programuojamais AGC diapazonais (pvz., nuo -12 dBm iki -2 dBm), kad prisitaikytumėte prie tinklo skirtumų.
Saugumas ir patikimumas: Pirmenybę teikite modeliams su apsauga nuo viršįtampių (pvz., atitinka IEC 1000-4-5), kad išvengtumėte žalos dėl įtampos šuolių.
6. Ateities tendencijos
Miniatiūrizavimas: kompaktiškos konstrukcijos (pvz., 75 mm × 66 mm × 28 mm), skirtos įrenginiams, kurių erdvė ribota.
Energiją{0}}taupančios funkcijos: infraraudonųjų spindulių jutikliai, skirti išjungti nenaudojamus imtuvus.
Padidintas jautrumas: nuoseklių priėmimo metodų, siekiant geresnio našumo, tyrimas.
FTTH optiniai imtuvaiyra būtini norint teikti aukštos{0}}plačiajuosčio ryšio paslaugas. Suprasdami savo techninius niuansus ir besivystančias galimybes, tinklo operatoriai gali optimizuoti investicijas, padidinti vartotojų pasitenkinimą ir kurti tvirtus ateities{2}}tinklus.
