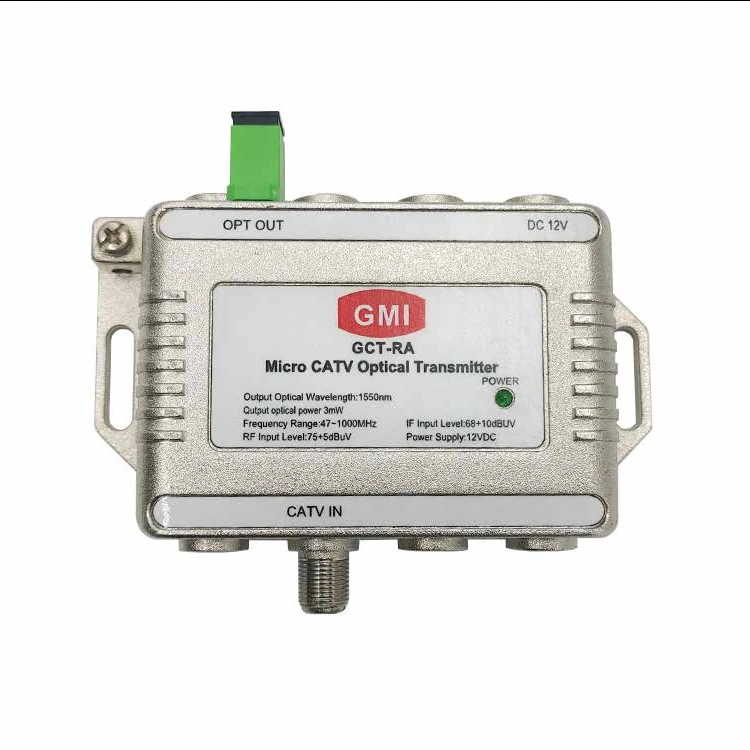

A CATV optinis siųstuvasyra įrenginys, naudojamasKabelinės televizijos (CATV) tinklaiNorėdami konvertuoti elektrinius RF (radijo dažnio) signalus į optinius signalus, skirtus perduoti per pluošto optinius kabelius. Ši technologija yra būtina šiuolaikinėms kabelinės televizijos platinimo sistemoms, leidžiančioms ilgalaikius, aukštos kokybės signalo pristatymą su minimaliais praradimais ir trukdžiais.
Kaip tai veikia:
RF signalo įvestis:Siųstuvas gauna RF signalus iš kabelinės televizijos „Headend“, į kurį įeina keli televizijos kanalai ir duomenų signalai.
Lazerio moduliacija:RF signalas moduliuoja didelės galios lazerį, paprastai naudojantTiesioginė moduliacija(mažesnių kainų programoms) arbaIšorinė moduliacija(siekiant geresnio našumo ir mažesnių iškraipymų).
Optinio signalo išvestis:Modifikuotas lazeris išveda optinį signalą, kuris perduodamas per šviesolaidinius kabelius į paskirstymo mazgus ar optinius imtuvus.
Signalo paskirstymas:Priimančiame gale optiniai signalai paverčiami atgal į RF signalus ir paskirstomi galutiniams vartotojams per koaksialinius kabelius.
Pagrindinės savybės:
Didelė galia:Paprastai veikia1310 nmarba1550 nmVeiksmingo pluošto perdavimo bangos ilgiai.
Mažas iškraipymas ir triukšmas:NaudojimasDFB (paskirstytas grįžtamasis ryšys) LazeriaiarbaEDFA („Erbium“ pluošto stiprintuvai)Norėdami pagerinti našumą.
Ilgalaikis perdavimas:Optiniai pluoštai sumažina signalo skilimą, leidžiantį perduoti dešimtis ar net šimtus kilometrų.
Kelių signalų palaikymas:Vienu metu galite perduoti analoginę televizijos, skaitmeninę televiziją, internetą ir balso paslaugas.
Programos:
CATV tinklai:Kabelinės televizijos signalų tiekimas per pluošto optinę infrastruktūrą.
FTTH (pluoštas į namus):Naudojamas hibridiniame pluošto-koaksialiniuose (HFC) tinkluose, skirtoms greitaeigiu plačiajuosčiu ryšiu.
IPTV ir duomenų perdavimas:Palaiko skaitmeninius vaizdo įrašus ir spartų interneto paslaugas.
