Apibūdinkite

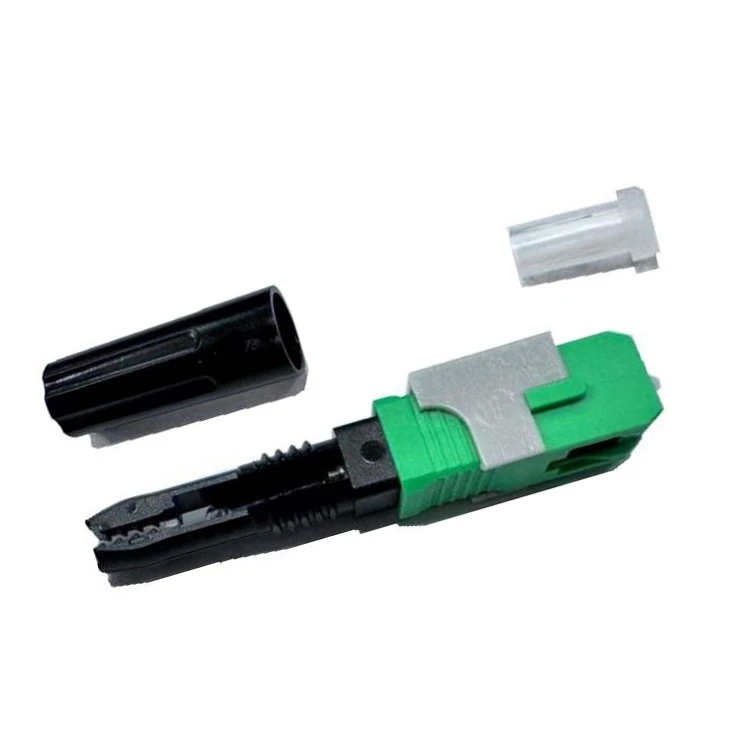

GD{0}}SC/APC-06 jungtis idealiai tinka įvairioms reikmėms. Nesvarbu, ar tai būtų vartotojo ryšiai (FTTH), duomenų centrai, apsaugos sistemos, kabelinė televizija (CATV) ar bet kuri kita programa, kuriai reikalingas saugus šviesolaidinis ryšys, ši jungtis yra puikus sprendimas.
Taikymas:FTTx, duomenų kambario transformacija
Atitinkami sprendimai
- Lengvas valdymas, jungtis gali būti tiesiogiai naudojama ONU, taip pat su tvirtinimo jėga daugiau nei 30N, ji plačiai naudojama tinklo revoliucijos FTTH projekte. Tai taip pat sumažina lizdų ir adapterių naudojimą, taupo projekto išlaidas.
- Naudojant 86 standartinį lizdą ir adapterį, jungtis jungia laidą ir pataisymo laidą. Standartinis 86 lizdas užtikrina visišką apsaugą dėl savo unikalaus dizaino.
- Taikoma sujungimui su lauko montuojamu patalpų kabeliu, jungtimi, pataisos laidu ir pataisymo laido transformacija duomenų patalpoje ir tiesiogiai naudojamas konkrečiame ONU.
Techninė specifikacija
| NAPRAŠYMAS | SPECIFIKACIJA | TECHNINĖ INFORMACIJA | ||||
| OPTIKA | ||||||
| Įterpimo praradimas (IL) | 1310nm ir 1550nm | Mažesnis arba lygus 0,5 dB | ||||
| Grąžinimo praradimas (RL) APC |
1310nm ir 1550nm | Didesnis arba lygus 55 dB | ||||
| BENDROJI | ||||||
| Sujungimo tipas | SC | Žalia | ||||
| Įvorės elementai | APC | 8,0±0,5 laipsnio | ||||
| Skersmuo | 2,5 mm | |||||
| Medžiaga | Keraminis cirkonis | |||||
| Pluoštas | G.657A2 | |||||
| Mechaninis sujungimas | atsparumas tempimui | 4 N - 5 N | ||||
| Įdėtas pluoštas | 10 mm ±0,5 mm (125 μ) | |||||
| Pluošto kilpa | 18 mm ±0,5 mm (250 μ) | |||||
| Gelio trukmė | 20 metų | |||||
| KABELIS | Kabelio sulaikymas | Kamera/sraigtas 30N /2min | ||||
| Plokščia mini 8 figūrėlė | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Matmenys | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| VEIKSMINGAS | ||||||
| Pakartotinis naudojimas | 5 kartus | Lengvas surinkimas - Išmontavimas | ||||
| Surinkimo žingsniai | 2 | |||||
| Liniuotė/JIG | 1X10 JUNGTYS | |||||
| Pažymėta gamintojo vardiniu logotipu 18*10mm | ||||||
| Cleaver mova | 16,2 mm x (XXX) | |||||
| ŽYMĖJIMAS | ||||||
| JUNGTIS | Gamintojo pavadinimas | |||||
| Kliento vardas | ||||||
| Gamybos partija Nr. | ||||||
| PAKUOTĖS (individualus krepšys) |
Gamintojas | |||||
| Gamybos partija Nr. | ||||||
| Pluošto paruošimo vaizdas 1x1 skalė | ||||||
| KONTEINERIS | ||||||
| PAKUOTĖS | Dėžutė | 100 jungčių +10 strypai | ||||
| Ženklinimas | Gamintojas, modelis, kiekis, g. Lot |
|||||
| Kokybės testavimas | Optinio testavimo lapas IL & RL | |||||
