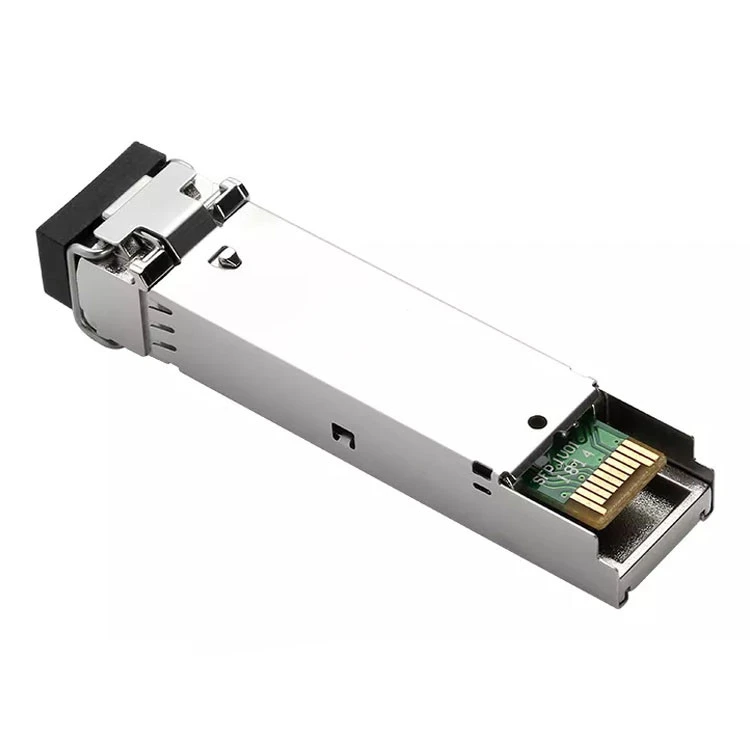

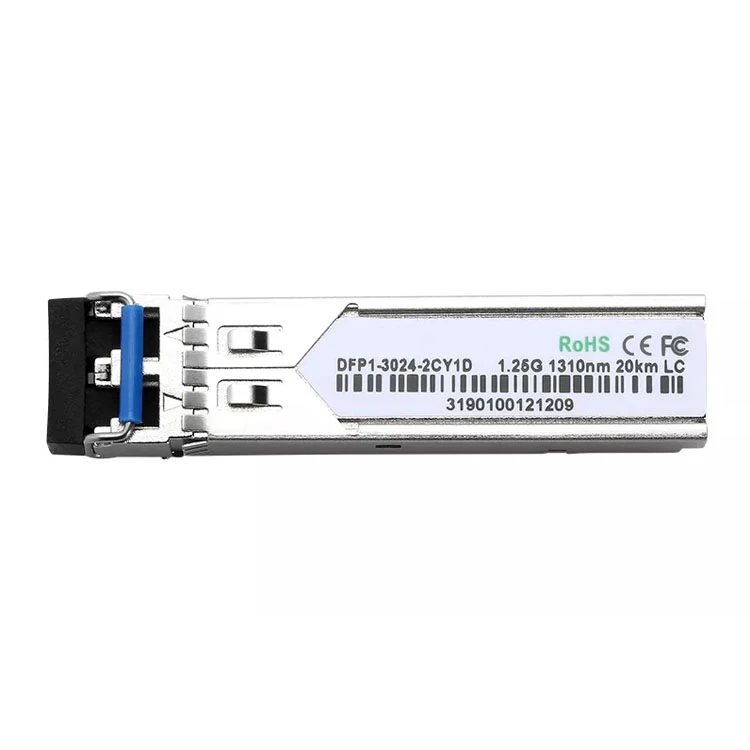

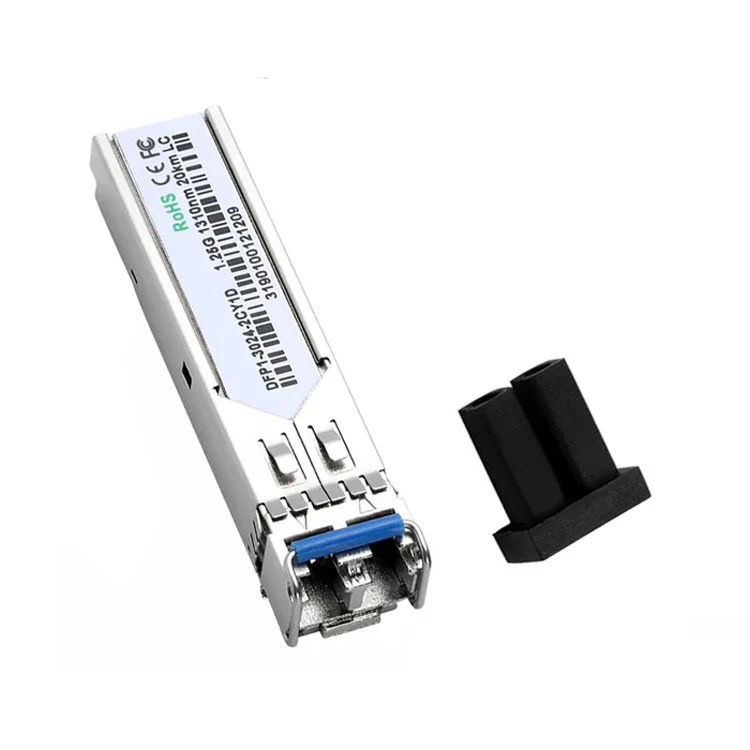

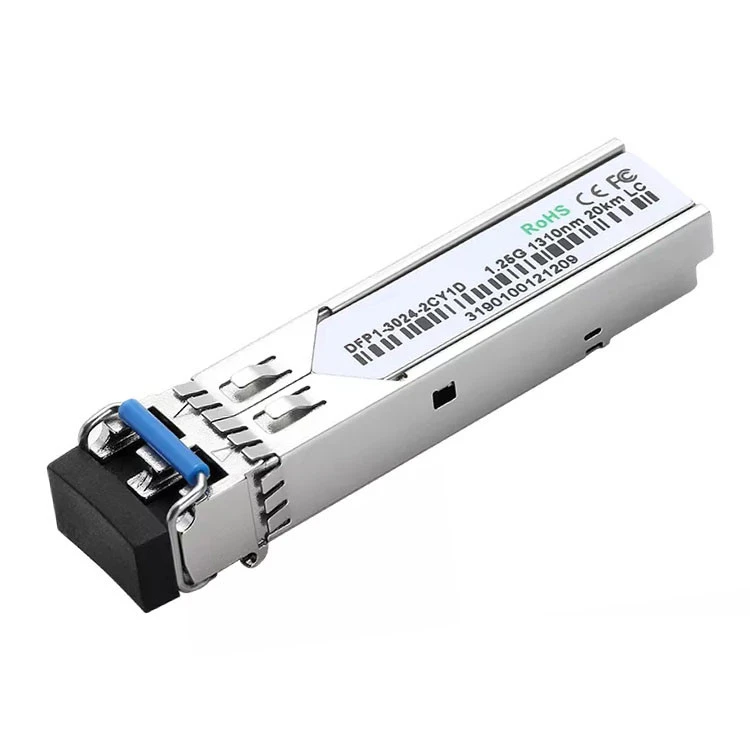

1,25 G kelių režimų

SFP siųstuvo-imtuvo techninė apžvalga

SFP (Small Form{0}}Factory Pluggable) siųstuvai-imtuvai yra didelio-našumo, optimizuoti{2}} išlaidų optiniai moduliai, skirti palaikyti duomenų perdavimo spartą1,25 Gbpsvirš a20 km perdavimo atstumasnaudojant9/125 μm vienmodis skaidulos{2}} (SMF).

Kiekvienas siųstuvas-imtuvas integruoja tris pagrindinius funkcinius blokus:

1. A lazerinis siųstuvasdidelės spartos{0}}optiniam signalui generuoti.
2. A PIN fotodiodaskartu su atransimpedanso stiprintuvas (TIA)efektyviam signalo priėmimui.
3. A Skaitmeninės diagnostikos stebėjimo sąsaja (DDMI)valdymo blokas, skirtas{0}}sekti našumą realiuoju laiku.

Visi moduliai atitinkaI klasės lazerio saugos standartai (pagal IEC 60825-1 / FDA 21 CFR 1040.10), užtikrinant akių -saugų veikimą įprastomis darbo sąlygomis.

Produkto savybės

● Neaušinamas lazerinis diodas su MQW struktūra

● InGaAs PIN{0}}TIA fotodiodo imtuvas

● 9/125μm SMF

● BIDI Single Mode Transceiver SFP Footprint

● LC arba SC optinė sąsaja yra neprivaloma

● Suderinamas su SFP MSA ir SFF-8472

● Skaitmeninės diagnostikos stebėjimo sąsaja

● Vieno +3.3V maitinimo šaltinis

● CML diferencialiniai įėjimai ir išėjimai

● LVTTL signalo aptikimo išvestis

● Suderinamas su ITU{0}}T G.957

● Atitinka RoHS ir be švino

● Metalinis korpusas žemesniam EMI

● Darbinio korpuso temperatūra:

Standartinis: nuo 0 iki +70 laipsnio

Išplėsti: nuo -20 iki +85 laipsnio

Pramonė: nuo -40 iki +85 laipsnio
