SWM prailginimo linijos stiprintuvas

Details

DBS, OTA, CATV, 54–3000 MHz linijinis maitinimo stiprintuvas su priekiniu stiprėjimu ir sub-2–42 MHz pasyviąja grąža.
LNB arba DBS jungiklio išvestis yra padalinta į kelis kambarius ar butus, o imtuvo signalo lygis tolimose vietose yra žemas.

Category

Stiprintuvas

Share to

Send Inquiry

Aprašymas

DBS, OTA, CATV, 54–3000 MHz linijinis maitinimo stiprintuvas su priekiniu stiprėjimu ir sub-2–42 MHz pasyviąja grąža.

SITUACIJA

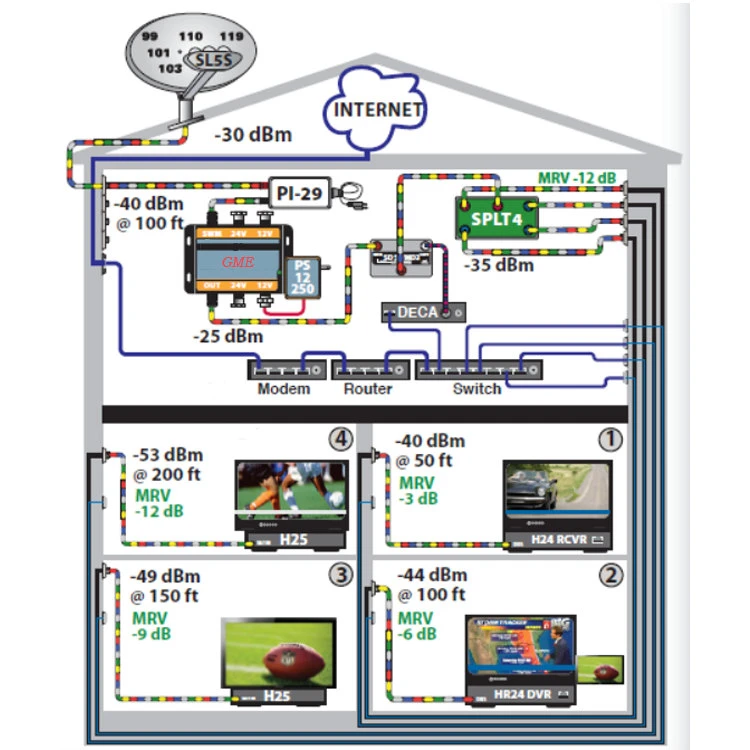

LNB arba DBS jungiklio išvestis yra padalinta į kelis kambarius ar butus, o imtuvo signalo lygis tolimose vietose yra žemas.

SPRENDIMAS

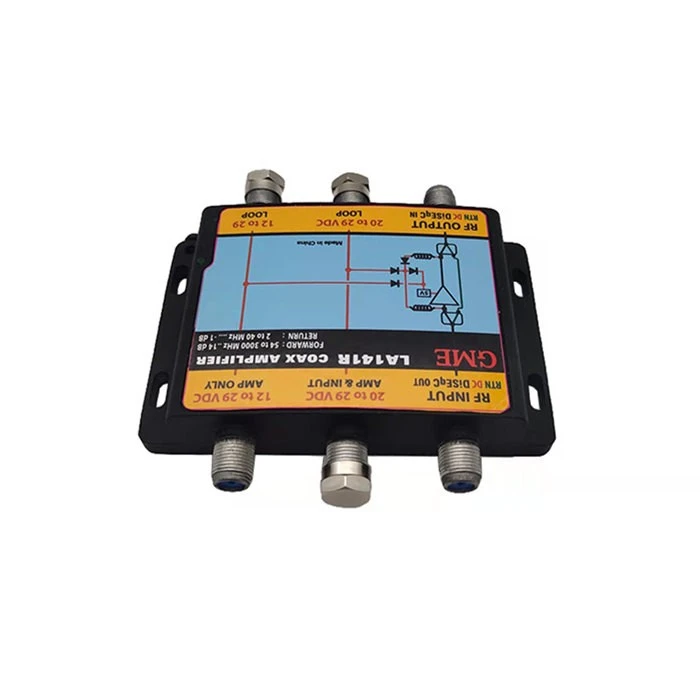

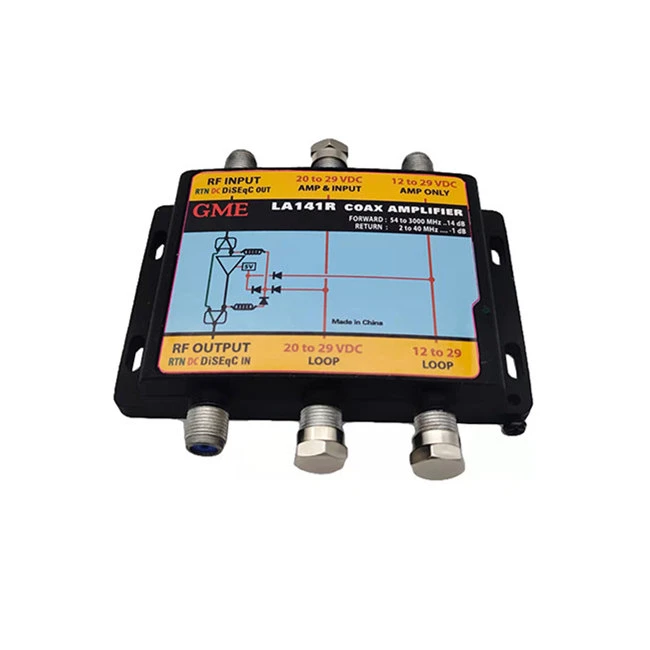

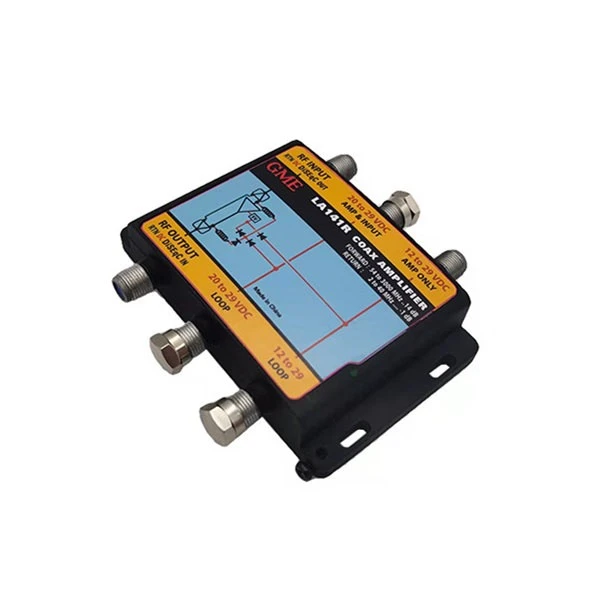

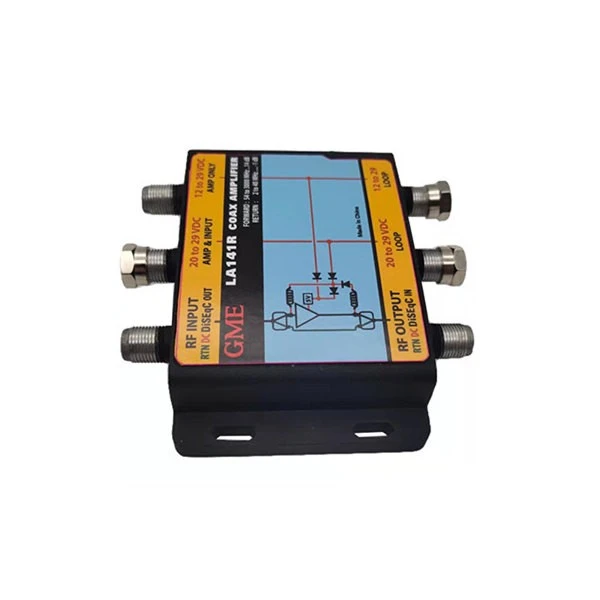

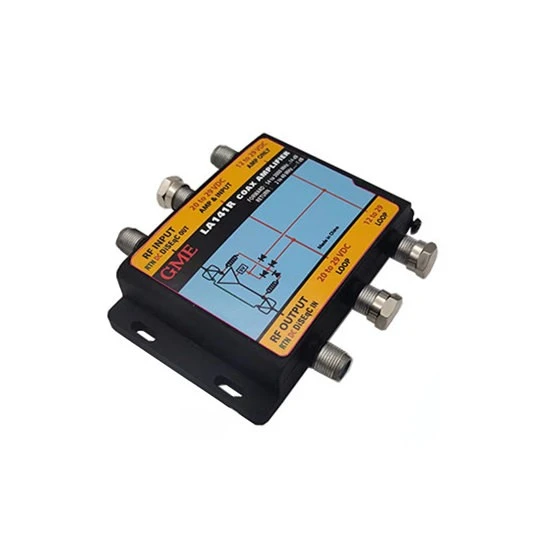

Modelio LA141R SWM prailginimo linijos stiprintuvas padidina kabelio ir DBS signalo lygius, nustatydamas 150 pėdų RG-6 praradimą, perduodant duomenų modemo ir imtuvo valdymo signalus iš imtuvo į jungiklį.

Specifikacija

Kilmės vieta: Guangdong, Kinija
Modelio numeris: GDAMP-024 (LA141R-TA)
ITEM	TIPINIS	QC RIBA	BANDYMO SĄLYGOS
DAŽN. RANGE
GRĮŽIMO KELIAS			2 ~ 42 MHz
PIRMYN KELIAS			54 ~ 3000 MHz
GAIN	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
Įterpimo praradimas	-3,8 dB	-4,8 dB MAX.	2 ~ 42 MHz
GRĄŽINIMO NUOSTOLIS
ĮVESTIS	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
IŠVADA	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
ĮVESTIES GALIMYBĖ (1 dB KOMPRESIJA)
	113dBuV	111dBuV MIN.	250 MHz ĮVESTIS
	112dBuV	MIN. 110dBuV.	950 MHz ĮVESTIS
DARBO ĮTAMPA		12-36VDC
Einamasis VARTOJIMAS		130 mA MAX.
POWER PASS			IŠĖJIMAS → Į
22 tūkst			IŠĖJIMAS → Į
IMEDANCE			ĮĖJIMAS / IŠVEDIS
JUNGTIS			VISI UOSTAI
