Aprašymas

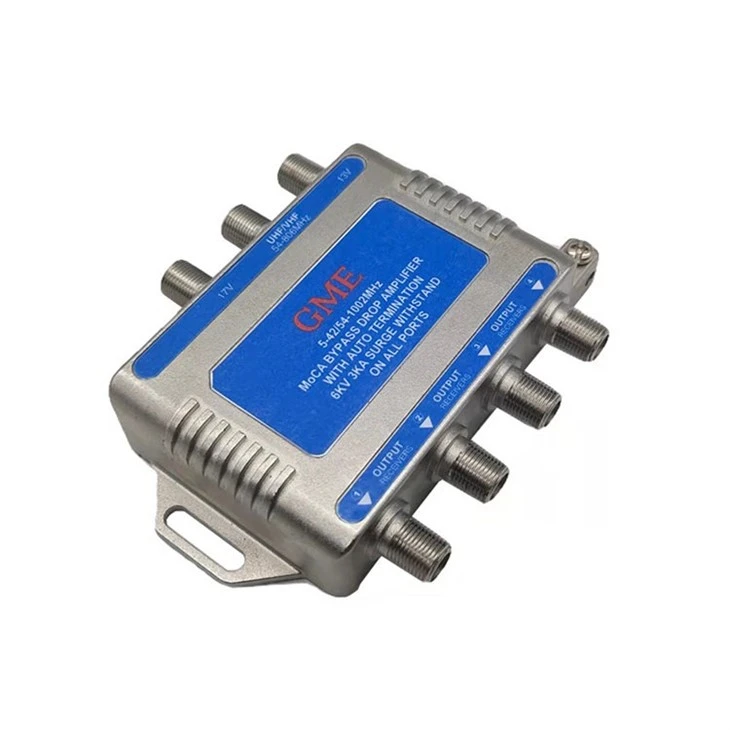

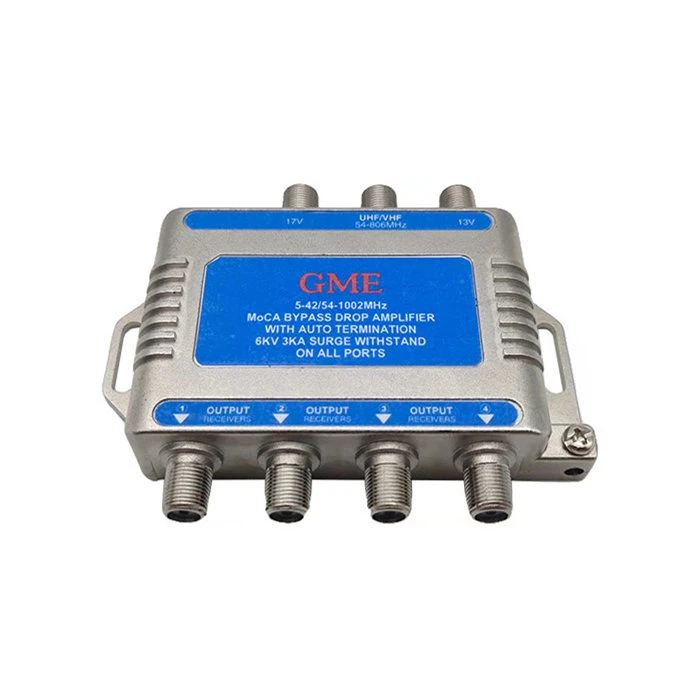

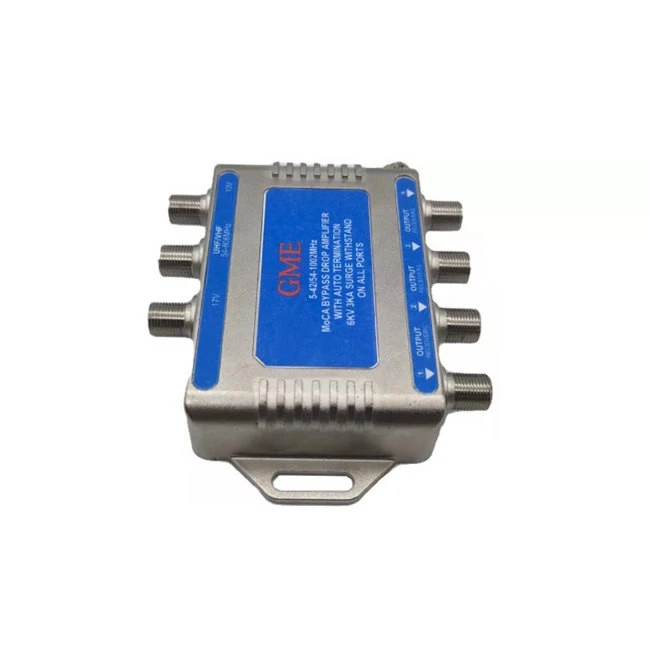

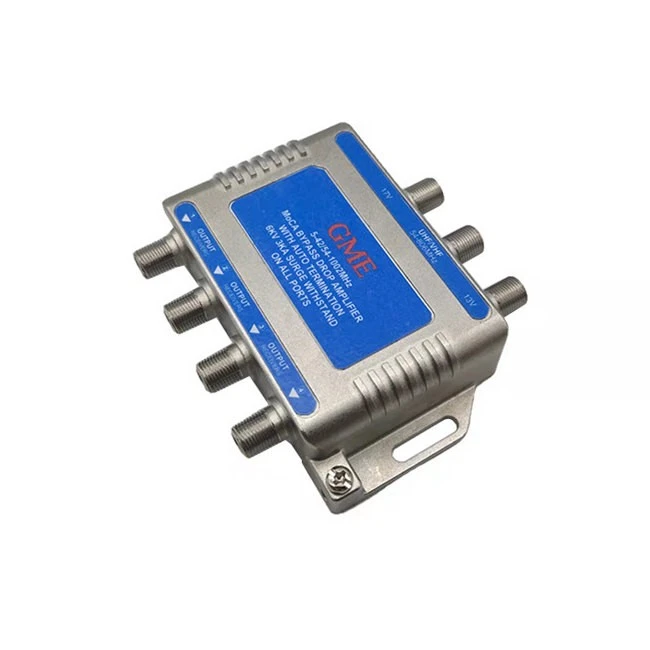

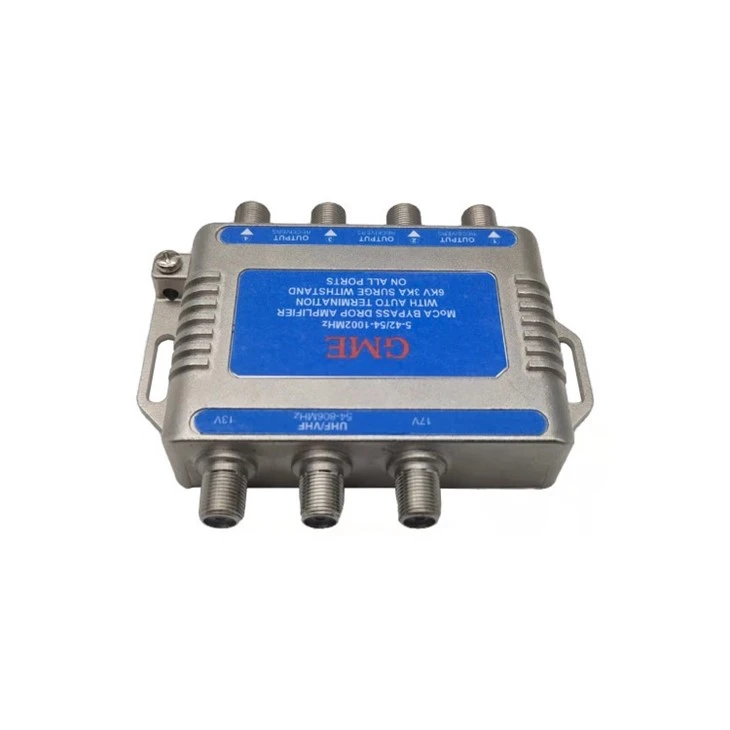

Šis 3306-4P 4 krypčių MOCA stiprintuvas sukurtas taip, kad suteiktų galimybę naudoti MoCA technologiją, kad būtų galima susisiekti su visais stiprintuvo išvesties prievadais iš modemo prievado, aplenkiant patį stiprintuvą. Integruotas-tripleksinis filtras apriboja MoCA signalus į namų tinklą, tuo pačiu užtikrindamas būtiną MoCA apėjimo ryšį aplink stiprintuvą, kad įgalintų-namų tinklą tarp eMTA, priedėlių ir kitų įrenginių (pavyzdžiui, žaidimų pultų, asmeninių kompiuterių, nešiojamųjų kompiuterių, planšetinių kompiuterių ir kt.). Pasyvus modemo aplinkkelio prievadas palaiko svarbias programas, tokias kaip telefonija, kurioms reikalingi aukšto patikimumo tinklai, kad jie teiktų nenutrūkstamą paslaugą net nutrūkus maitinimui ir (arba) sugedus stiprintuvui.
Programos
◆ Vaizdo įrašų platinimas namuose naudojant kelių{0}}kambarių DVR.
◆ Didelės spartos namų tinklas.
◆ Leidžia interneto paslaugai, vaizdo įrašams ir žaidimams dalytis pralaidumu neprarandant greičio ir kokybės.
◆ Didelės raiškos vaizdo transliacija iš interneto.
Savybės
◆ 4 išėjimų RF MoCA stiprintuvas + 1 modemo išvestis aktyvi grąža su vienetu
◆ Automatinis nutraukimas nutrūkus maitinimui
◆ Mažiausias iškraipymų našumas IEEE 6 kV, B3 atsparumas viršįtampiams visuose RF prievaduose
◆ Sandari F prievadai atitinka SCTE standartus
◆ Integruotas MoCA tripleksinis filtras: visi prievadai „kalba“ – MoCA įrenginiai aplinkkelio prievade gali susisiekti su visais kitais išvesties prievadais.
◆ Vienybės padidėjimas – prieš ir pasroviui: kompensuoja skirstytuvo nuostolius.
◆ Patentuota DSM suspaudimo technologija: užtikrina didesnį spyruoklės sulaikymą, kad būtų geresnis paviršiaus kontaktas.
◆ Pasyvus apėjimo prievadas: pašalina paslaugos praradimą dėl elektros energijos tiekimo nutraukimo arba stiprintuvo gedimo.
Specifikacija
|
Originalo vieta: Kinija |
|||
|
MODELIO NR.: GDMOCA-009 (3306-4P) |
|||
|
APRAŠYMAS: 4 VEIKČIŲ CATV DROP STIPRINTUVAS SU PASIVIA GRĄŽA |
|||
|
ITEM |
TIPINIS |
QCLIMIT |
BANDYMO SĄLYGOS |
|
Kelias pirmyn |
|||
|
dažn. Diapazonas |
|
54 ~ 1218 MHz |
|
|
Stiprinimas (RF įėjimas į išorę) |
0,5 dB |
0dB min |
54 ~ 1002 MHz |
|
|
-3,0dB |
-3,8dB min |
1003 ~ 1218 MHz |
|
VoIP prievado įterpimo praradimas |
-4,8dB |
-5,5dB maks |
54 ~ 1002 MHz |
|
|
-6,9dB |
-7,5 dB maks |
1003 ~ 1218 MHz |
|
Grąžinimo praradimas (į / iš) |
-16 dB |
-15dB min. |
54 ~ 1218 MHz |
|
Triukšmo paveikslas (54–1002 MHz) |
5 dB tipinis įrenginio NF (neįskaitant skirstytuvo grandinės) |
|
|
|
Grupės vėlavimas |
|
30 ns maks. |
102MHz (3,58MHz diapazonas) |
|
|
|
15 ns maks. |
108MHz (3,58MHz diapazonas) |
|
|
|
5 ns maks. |
Skirta 112MHz ir aukštesniam dažniui (3,58MHz diapazonas) |
|
Išeina į izoliaciją |
-25dB |
-20dB min |
54 ~ 1218 MHz |
|
RF ekranavimo efektyvumas |
|
Mažiau nei arba lygus -110 dB |
|
|
RF prievado ir maitinimo prievado izoliacija |
|
100 dBc |
54 ~ 1218 MHz |
|
MOCA kelias: |
|||
|
dažn. Diapazonas |
|
|
1275-1675MHz |
|
Įterpimo praradimas (voip į bet kurią išvestį) |
-18 dB |
-19dBmax |
1275-1300MHz |
|
|
-15 dB |
-17dBmax |
1301-1675MHz |
|
Izoliavimas (bet kokia išvestis į išvestį) |
-17dB |
-20dBmax |
1275-1675MHz |
|
Grąžinimo praradimas (voip / bet koks išvesties prievadas) |
-10 dB |
-5dB min. |
1275-1675MHz |
|
Grįžimo kelias: |
|||
|
dažn. Diapazonas |
|
5 ~ 85 MHz |
|
|
Pelnas |
-12dB |
-13dB min |
5 ~ 85 MHz |
|
Grąžinimo praradimas (IN/OUT) |
-20 dB |
-18 dB min. |
5 ~ 85 MHz |
|
VoIP įterpimo praradimas |
-3,5 dB |
-3,8 dB maks. |
5 ~ 85 MHz |
|
Plokštumas |
±0,5 dB |
1,5 dB maks. |
5 ~ 85 MHz |
|
Išeina į izoliaciją |
-25dB |
-20dB min |
5 ~ 85 MHz |
|
Grupės vėlavimas |
|
20 ns maks. |
5 ~ 85 MHz virš 1MHz diapazono |
|
|
|
5 ns maks. |
10 ~ 80 MHz virš 1MHz diapazono |
|
Iškraipymas: |
|||
|
Antroji sudėtinė tvarka* |
|
-62 dBc maks. |
|
|
Sudėtinis trigubas ritmas* |
|
-75 dBc maks. |
|
|
Kryžminis moduliavimas* |
|
-75 dBc maks. |
|
|
Hum moduliacija |
|
-90dBc maks. |
|
|
REV: *79 NTSC analoginis+33 256/QAM skaitmeninis @4dBmv/ch visi/kanalai plokšti |
|||
|
Galimybė atlaikyti viršįtampius: |
|
CAT B3, 6KV, 3KA |
Įvesties prievadas-IEEE C62.41-1991 |
|
|
Kategorija B-3 Kombinuota banga, 6kV, 3kA |
||
|
|
Išvesties prievadas-IEEE C62.41-1991 |
||
|
|
Kategorija B-3 Kombinuota banga, 6kV, 3kA |
||
|
Galios reikalavimai: |
|||
|
Įvestis |
|
120 VAC |
|
|
Dažnis |
|
60 Hz |
|
|
Išvestis |
|
12V DC, 400mA |
|
|
Darbinė temperatūra: |
|
-40 laipsnių iki + 60 laipsnio |
|
|
MECHANINIS |
|||
|
Montavimas |
|
Horizontalus/Vertikalus |
|
|
Matmenys |
|
P: 179 mm x D: 71 mm x A: 43 mm |
|
|
Antžeminių blokų skaičius |
|
1 - Dvi-kryptis |
|
|
Korpuso ir dangtelio medžiaga |
|
A360 aliuminio lydinys |
|
|
Apdaila / dengimo tipas |
|
Miltelinis dažymas |
|
|
Sandarinimas |
|
Tarpiklis 1-drėgmė 1 EMI/RFI |
|
|
F prievado medžiaga |
|
C360 žalvaris |
|
|
F prievado dengimas |
|
Nikelis |
|
|
F prievado tarpai |
|
1,0 colio min. |
|
|
F prievado sukimo momentas |
|
60 colių svarų. min |
|
|
F prievado kaiščio išlaikymas (RG-6 centrinis kaištis) |
|
200 gramų min. |
|
