Aprašymas

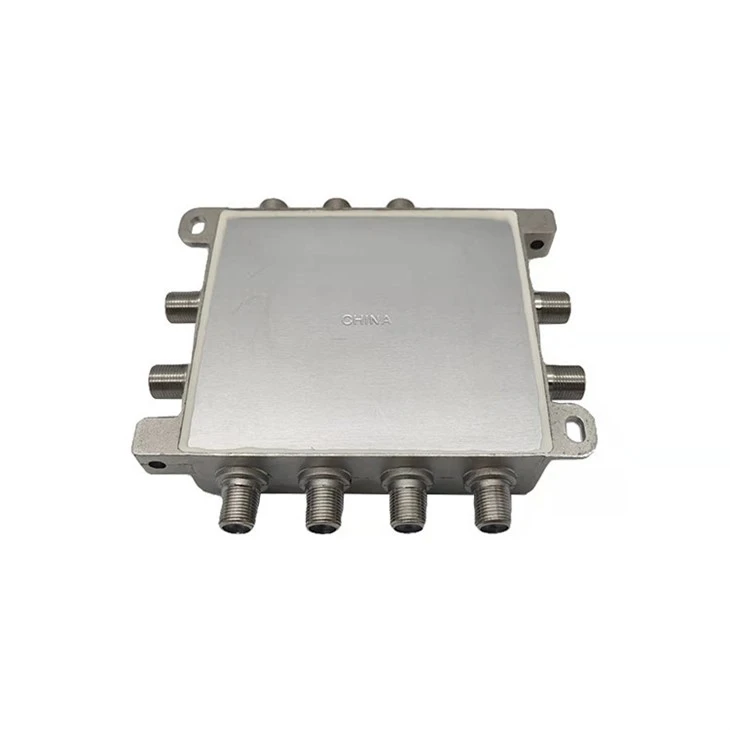

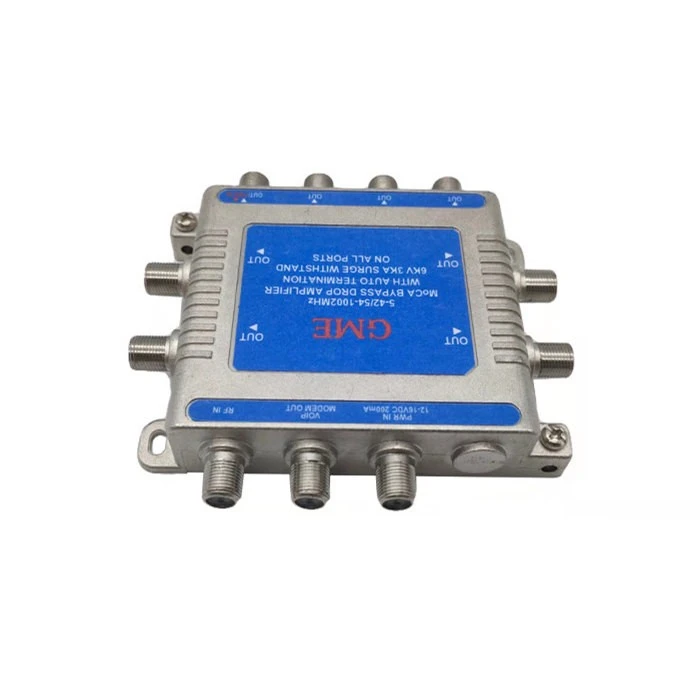

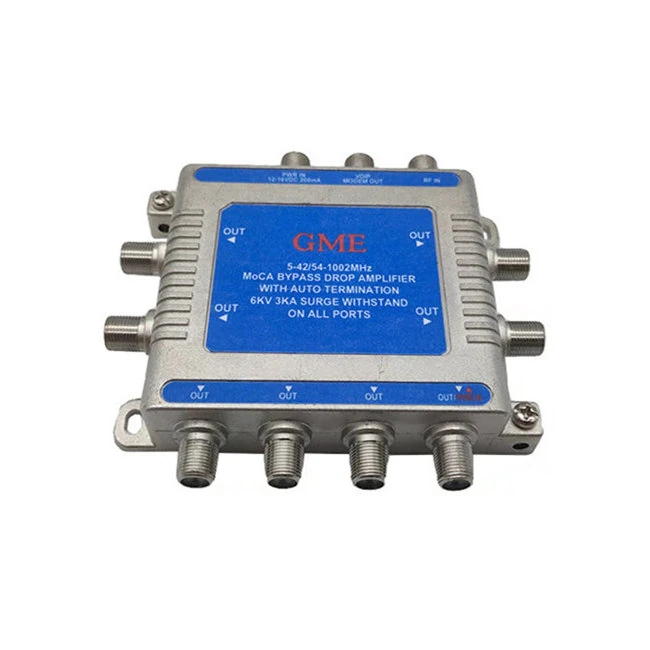

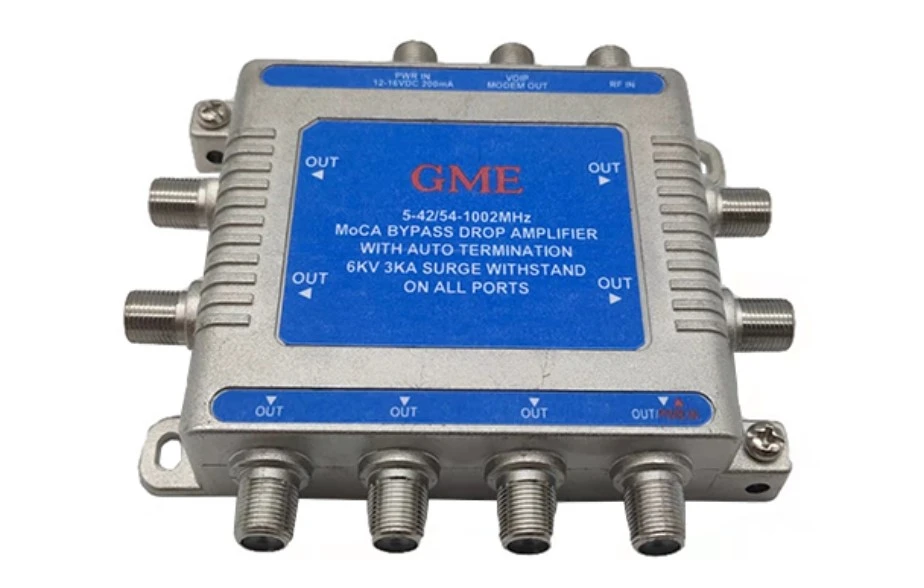

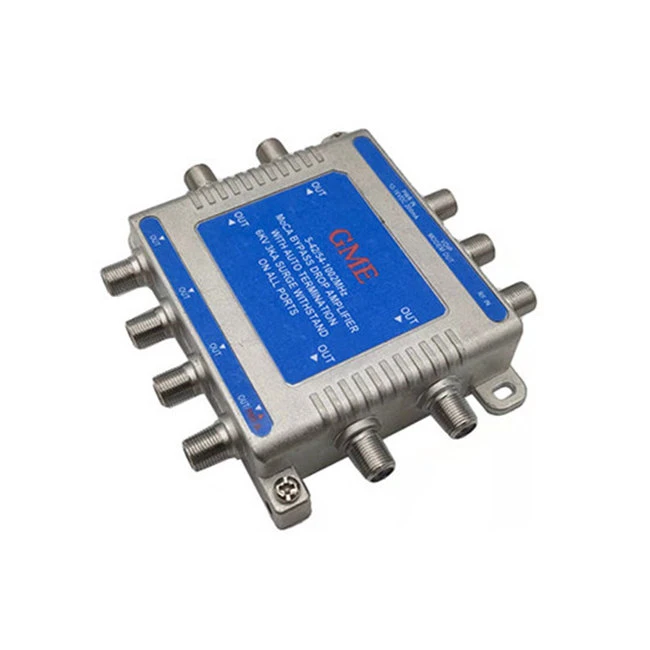

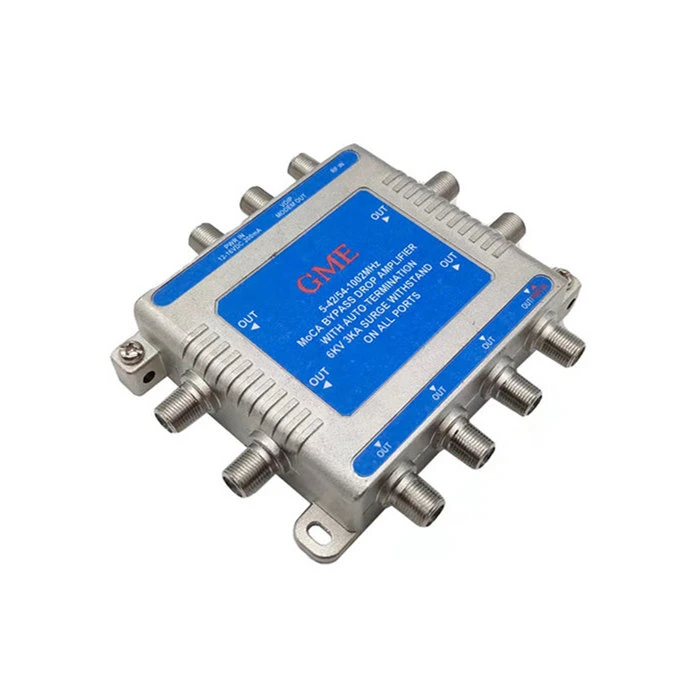

3306-8P 8 krypčių MOCA stiprintuvas yra skirtas palaikyti svarbias programas, pvz., telefoniją, kurioms reikia didelio patikimumo tinklų, kad būtų galima nuolat teikti nenutrūkstamą paslaugą. 3306-8P 8 krypčių MOCA stiprintuvas turi 2 krypčių skirstytuvą, integruotą RF įvestyje prieš dipleksinį filtrą, kuris suteikia papildomą prievadą ant korpuso kabelinio modemo arba eMTA jungties, apeinančios stiprintuvo grandinę. Ši funkcija leidžia svarbioms programoms nepaveikti elektros energijos tiekimo nutraukimo ar stiprintuvo gedimų. PCT stiprintuvai turi lengvą, milteliniu būdu dengtą ir atsparų oro sąlygoms korpusą, užtikrinantį puikią apsaugą nuo korozijos. PCT stiprintuvai turi tiksliai apdorotus F prievadus (atitinka SCTE standartus), kuriuose yra berilio vario užgrobimo mechanizmai, užtikrinantys optimalų RF signalų paskirstymą ir stiprinimą.
Savybės
◆ 8 išvestis, 1 GHz RF MoCA stiprintuvas su vienodo stiprinimo + 1 modemo išėjimu (-5 dB)
◆ 0 dB vienam išėjimui
◆ Vienetinis stiprinimas, skirtas plačiajuosčio ryšio įrenginiams (prie antenos rekomenduojami pasyvūs grįžtamieji stiprintuvai)
◆ Specialus dizainas tinklams su 85/102 MHz vidutiniu -skirstymu -, nesuderinamas su dauguma kabelinių tinklų, naudojančių standartinį 42/54 MHz padalijimą
◆ Apėjimo funkcija visą laiką teikia nepertraukiamą paslaugą
◆ Automatinis nutraukimas nutrūkus elektrai
◆ Mažiausias iškraipymų našumas
◆ IEEE 6 kV, B3 atsparumas viršįtampiams visuose F prievaduose
◆ Berilio vario patentuota DSM® konfiskavimo technologija
◆ Uždaryti F prievadai atitinka SCTE standartus
◆ Pridedamas maitinimo adapteris SMPS512UTRH
Specifikacija
|
Kilmės vieta: Guangdong, Kinija |
|||
|
Modelio numeris: GDMOCA-010 (3306-8P) |
|||
|
APRAŠYMAS: 8 KEIČIŲ CATV DROP STIPRINTUVAS SU PASINIU GRĄŽIU |
|||
|
ITEM |
TIPINIS |
QCLIMIT |
BANDYMO SĄLYGOS |
|
Kelias pirmyn: |
|||
|
dažn. Diapazonas |
|
54 ~ 1218 MHz |
|
|
Stiprinimas (RF įėjimas į išorę) |
0,5 dB |
0dB min |
54 ~ 1002 MHz |
|
|
-7,5dB |
-8.0dB min |
1003 ~ 1218 MHz |
|
VoIP prievado įterpimo praradimas |
-4,8dB |
-5,5dB maks |
54 ~ 1002 MHz |
|
-7,5dB |
-8.0dB maks |
1003 ~ 1218 MHz |
|
|
Grąžinimo praradimas (į / iš) |
-16 dB |
-15dB min. |
54 ~ 1218 MHz |
|
Triukšmo paveikslas (54–1002 MHz) |
5 dB tipinis įrenginio NF (neįskaitant skirstytuvo grandinės) |
||
|
Grupės vėlavimas |
|
30 ns maks. |
Skirta 102MHz (3,58MHz diapazonas) |
|
|
15 ns maks. |
108MHz (3,58MHz diapazonas) |
|
|
|
5 ns maks. |
Skirta 112MHz ir aukštesniam dažniui (3,58MHz diapazonas) |
|
|
Išeina į izoliaciją |
-25dB |
-20dB min |
54 ~ 1218 MHz |
|
RF ekranavimo efektyvumas |
|
Mažiau nei arba lygus -110 dB |
|
|
RF prievado ir maitinimo prievado izoliacija |
|
100 dBc |
54 ~ 1218 MHz |
|
MOCA kelias: |
|||
|
dažn. Diapazonas |
|
|
1275-1675MHz |
|
Įterpimo praradimas (voip į bet kurią išvestį) |
-25 dB |
-28dBmax |
1275-1300MHz |
|
-23 dB |
-25dBmax |
1301-1675MHz |
|
|
Izoliavimas (bet kokia išvestis į išvestį) |
-28dB |
-30dBmax |
1275-1675MHz |
|
Grąžinimo praradimas (voip / bet koks išvesties prievadas) |
-10 dB |
-5dB min. |
1275-1675MHz |
|
Grįžimo kelias: |
|||
|
dažn. Diapazonas |
|
5 ~ 85 MHz |
|
|
Pelnas |
-15dB |
-16dB min |
5 ~ 85 MHz |
|
Grąžinimo praradimas (IN/OUT) |
-20 dB |
-18 dB min. |
5 ~ 85 MHz |
|
VoIP įterpimo praradimas |
-3,5 dB |
-3,8 dB maks. |
5 ~ 85 MHz |
|
Plokštumas |
±0,5 dB |
1,5 dB maks. |
5 ~ 85 MHz |
|
Išeina į izoliaciją |
-25dB |
-20dB min |
5 ~ 85 MHz |
|
Grupės vėlavimas |
|
20 ns maks. |
5 ~ 85 MHz virš 1MHz diapazono |
|
|
5 ns maks. |
10 ~ 80 MHz virš 1MHz diapazono |
|
|
Iškraipymas: |
|||
|
Antroji sudėtinė tvarka* |
|
-62 dBc maks. |
|
|
Sudėtinis trigubas ritmas* |
|
-75 dBc maks. |
|
|
Kryžminis moduliavimas* |
|
-75 dBc maks. |
|
|
Hum moduliacija |
|
-90dBc maks. |
|
|
REV : *79 NTSC analoginis+33 256/QAM skaitmeninis @4dBmv/ch visi/kanalai plokšti |
|||
|
Galimybė atlaikyti viršįtampius: |
|
CAT B3, 6KV, 3KA |
Įvesties prievadas-IEEE C62.41-1991 B-3 kategorija Combo banga, 6kV, 3kA |
|
|
Išvesties prievadas-IEEE C62.41-1991 |
||
|
Kategorija B-3 Kombinuota banga, 6kV, 3kA |
|||
|
Galios reikalavimai: |
|||
|
Įvestis |
|
120 VAC |
|
|
Dažnis |
|
60 Hz |
|
|
Išvestis |
|
12V DC, 400mA |
|
|
Darbinė temperatūra: |
|
-40 laipsnių iki + 60 laipsnio |
|
|
MECHANINIS |
|||
|
Montavimas |
|
Horizontalus/Vertikalus |
|
|
Matmenys |
|
P: 179 mm x D: 71 mm x A: 43 mm |
|
|
Antžeminių blokų skaičius |
|
1 - Dvi{1}}kryptis |
|
|
Korpuso ir dangtelio medžiaga |
|
A360 aliuminio lydinys |
|
|
Apdaila / dengimo tipas |
|
Miltelinis dažymas |
|
|
Sandarinimas |
|
Tarpiklis 1-drėgmė 1 EMI/RFI |
|
|
F prievado medžiaga |
|
C360 žalvaris |
|
|
F prievado dengimas |
|
Nikelis |
|
|
F prievado tarpai |
|
1,0 colio min. |
|
|
F prievado sukimo momentas |
|
60 colių svarų. min |
|
|
F prievado kaiščio išlaikymas (RG-6 centrinis kaištis) |
|
200 gramų min. |
|
„Goodmind Electronics (Shenzhen) Co., Ltd.“ buvo įkurta 1992 m., jos įstatinis kapitalas yra 18 milijonų JAV dolerių. Jos gamykla yra Šendžene ir joje dirba daugiau nei 1000 darbuotojų. Tai aukštųjų -technologijų įmonė, integruojanti mokslinius tyrimus ir plėtrą, gamybą, pardavimą ir paslaugas. Įmonė specializuojasi antenų / tinklo ryšių / „Bluetooth“ / AV priedų / išmaniųjų namų / automobilių priedų profesionalioje gamybos įmonėje. Gamykla yra vertikaliai integruota. Gamykloje yra plastiko apdirbimas, metalo štampavimas, cinko liejimas, SMT, DIP ir surinkimo centras. Įmonė turi stiprią finansinę galią, profesionalią mokslinių tyrimų ir plėtros komandą, puikią gamybos įrangą ir taupią gamybą bei yra pasiryžusi kurti aukštos-kokybės produktus klientams.
8-krypčių MoCA (Multimedia over Coax Alliance) stiprintuvas yra įrenginys, naudojamas MoCA{3}}pagrįstuose tinkluose, siekiant sustiprinti ir paskirstyti MoCA signalus bendraašių kabelių linijomis. MoCA technologija leidžia perduoti didelės spartos duomenis, pvz., interneto ar daugialypės terpės turinį, per esamą bendraašio kabelio infrastruktūrą, paprastai esančią namuose ar pastatuose.
Kas yra MoCA stiprintuvas?
MoCA stiprintuvas yra įrenginys, naudojamas MoCA tinkluose, siekiant sustiprinti ir paskirstyti MoCA signalus bendraašių kabelių linijomis. Jis sustiprina signalus, kad užtikrintų optimalų veikimą ir patikimumą visame tinkle.
Kas yra MoCA technologija?
MoCA (Multimedia over Coax Alliance) yra tinklo technologija, leidžianti perduoti didelės spartos duomenis, pvz., internetą, vaizdo įrašus ir kitą daugialypės terpės turinį, per esamą bendraašio kabelio infrastruktūrą namuose ar pastate.
Kaip montuojamas 8 krypčių MoCA stiprintuvas?
Diegiant reikia prijungti MoCA stiprintuvo įvesties prievadą prie MoCA signalo šaltinio, pvz., MoCA{0}}įgalinto maršruto parinktuvo arba modemo. Tada sustiprinti MoCA signalai paskirstomi į įvairias vietas arba įrenginius, naudojant stiprintuvo išvesties prievadus.

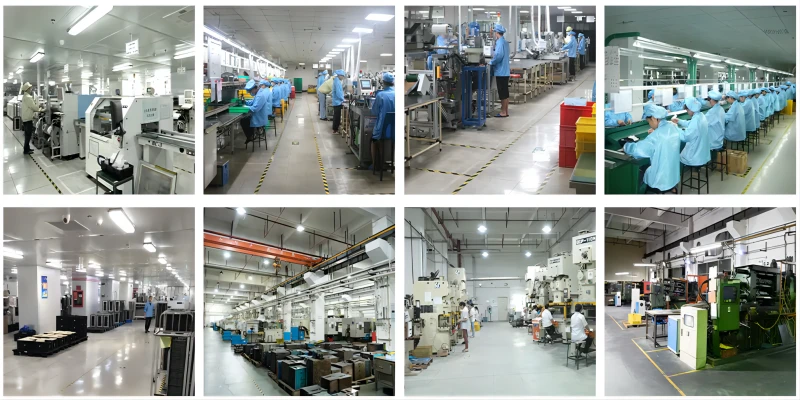

Mūsų gamybos cechas
Mūsų sertifikatas
DUK
K: Kokia yra 8 krypčių MoCA stiprintuvo paskirtis?
A: Pagrindinis 8 krypčių MoCA stiprintuvo tikslas yra sustiprinti ir paskirstyti MoCA signalus į kelias vietas ar įrenginius MoCA tinkle. Tai užtikrina, kad MoCA signalai išlaikytų savo stiprumą ir kokybę visame tinkle.
K: Kiek išvesties prievadų turi 8 krypčių MoCA stiprintuvas?
A: Kaip rodo pavadinimas, 8 krypčių MoCA stiprintuvas paprastai turi aštuonis išvesties prievadus, leidžiančius paskirstyti sustiprintus MoCA signalus iki aštuonių atskirų vietų ar įrenginių tinkle.
Kl .: Kaip įdiegiamas 8 krypčių MoCA stiprintuvas?
A: Diegiant reikia prijungti MoCA stiprintuvo įvesties prievadą prie MoCA signalo šaltinio, pvz., MoCA{0}}įgalinto maršruto parinktuvo arba modemo. Tada sustiprinti MoCA signalai paskirstomi į įvairias vietas arba įrenginius, naudojant stiprintuvo išvesties prievadus.
Kl.: Ar 8 krypčių MoCA stiprintuvą galima naudoti kartu su kitais MoCA įrenginiais?
A: Taip, 8-krypčių MoCA stiprintuvą galima naudoti kartu su kitais MoCA įrenginiais, tokiais kaip maršrutizatoriai, modemai ar MoCA adapteriai, kad būtų sukurtas tvirtas ir didelės spartos MoCA tinklas.
