Aprašymas

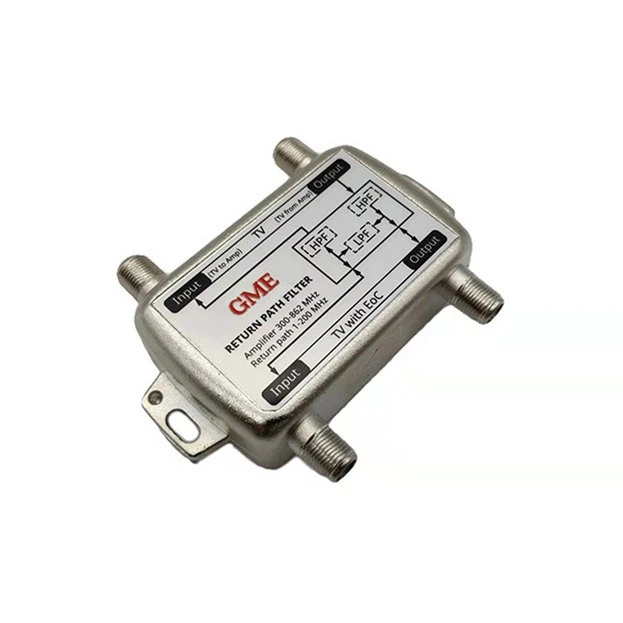

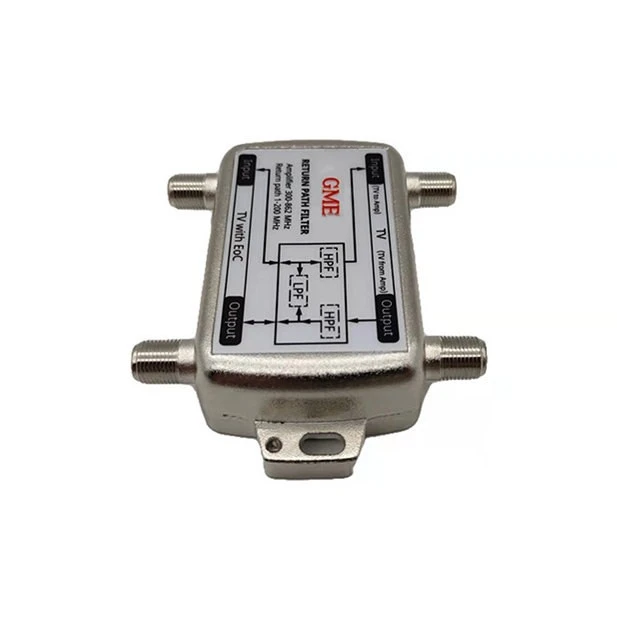

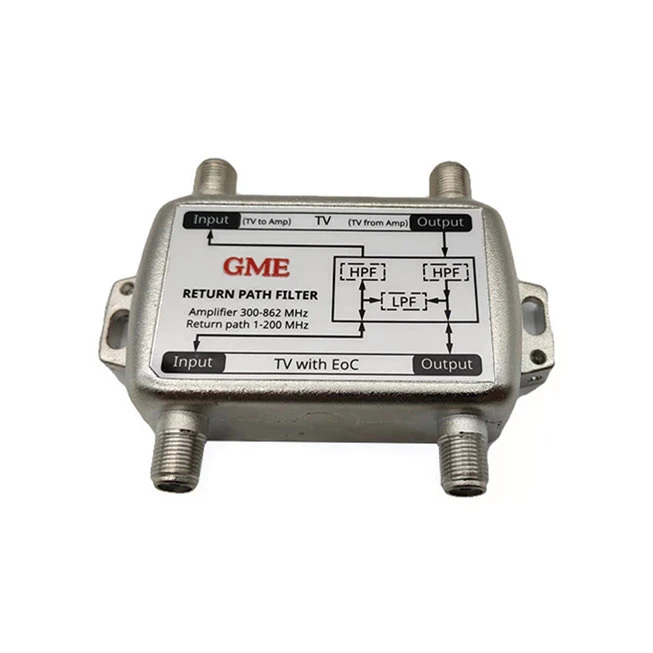

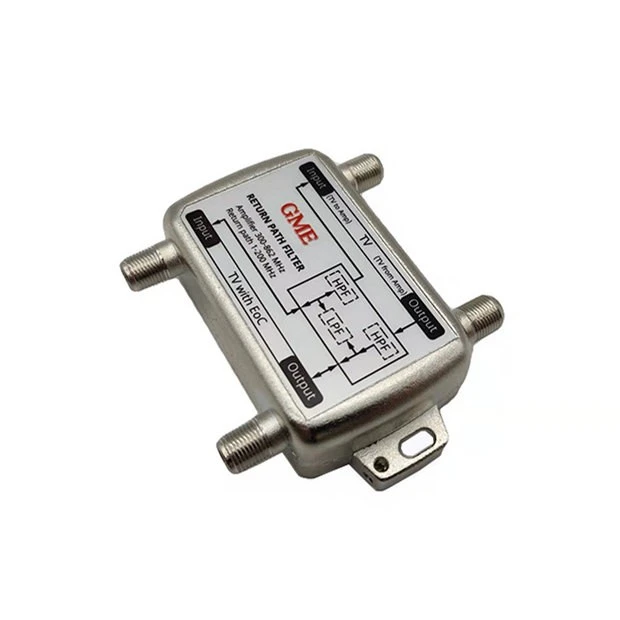

Grįžtamojo kelio filtras naudojamas apeiti stiprintuvus įprastame koaksialiniame televizijos tinkle EoC duomenų dažniu. Tai leidžia duomenims turėti grįžimo kelią ir sustiprinti TV signalą.
Specifikacija
|
Kilmės vieta: Guangdong, Kinija |
|||
|
Modelio numeris: GDF-002 (GRPF-200) |
|||
|
ITEM |
TIPINIS |
QC RIBA |
BANDYMO SĄLYGOS |
|
Dažnių diapazonas |
|||
|
|
|
1-200MHz |
Grįžimo kelias |
|
|
|
300-862MHz |
Stiprintuvas |
|
Įdėjimo praradimas |
|||
|
IN (TV+EoC) į OUT (TV+EoC) |
-1,5 dB |
-2,0 dB maks |
1-200MHz |
|
IN (TV+EoC) į IN (TV į stiprintuvą) ir |
-1,5 dB |
-2,0 dB maks |
300-862MHz |
|
Išvestis (TV + EoC) į išvestį (TV iš stiprintuvo) |
|||
|
Isolation |
|||
|
IN (TV į stiprintuvą) iki išvesties (TV nuo stiprintuvo) |
-37dB |
-32dB min |
1-5MHz |
|
|
-50dB |
-48dB min |
6-200MHz |
|
|
-60dB |
-50dB min |
300-862MHz |
|
Atmetimas |
|||
|
IN (TV+EoC) į OUT (TV+EoC) |
-60dB |
-50dB min |
300-862MHz |
|
IN (TV+EoC) į IN (TV į stiprintuvą) & |
-37dB |
-32dB min |
1-5MHz |
|
Išvestis (TV + EoC) į išvestį (TV iš stiprintuvo) |
-50dB |
-48dB min |
6-200MHz |
|
Grąžinimo praradimas |
|||
|
|
-16dB |
-14dB min |
5-200MHz |
|
|
-17dB |
-15dB min |
300-862MHz |
|
DC leidimas |
|
Taip |
IN (TV+EoC) į IN (TV į stiprintuvą) & |
|
|
Išvestis (TV + EoC) į išvestį (TV iš stiprintuvo) |
||
|
Darbinė temperatūra |
|
-10-+40 laipsnis |
|
|
Laikymo temperatūra |
|
-20-+70 laipsnis |
|
|
Jungtis |
|
F tipo moteriška |
Visi prievadai |
|
Varža |
|
75 omų |
|

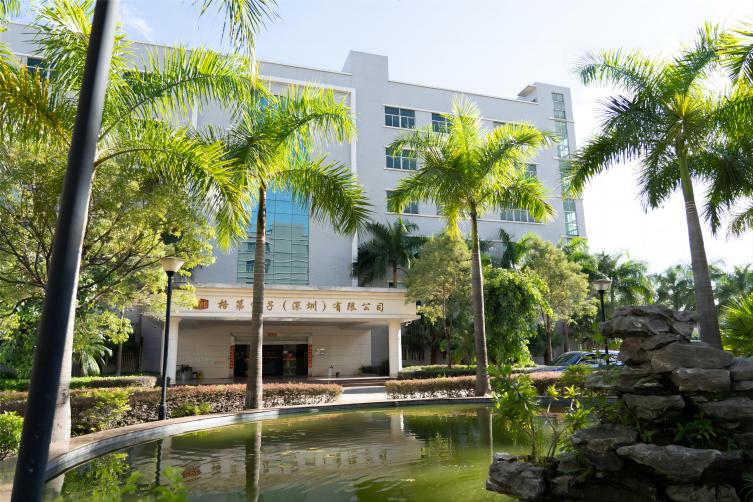

Įmonės profilis

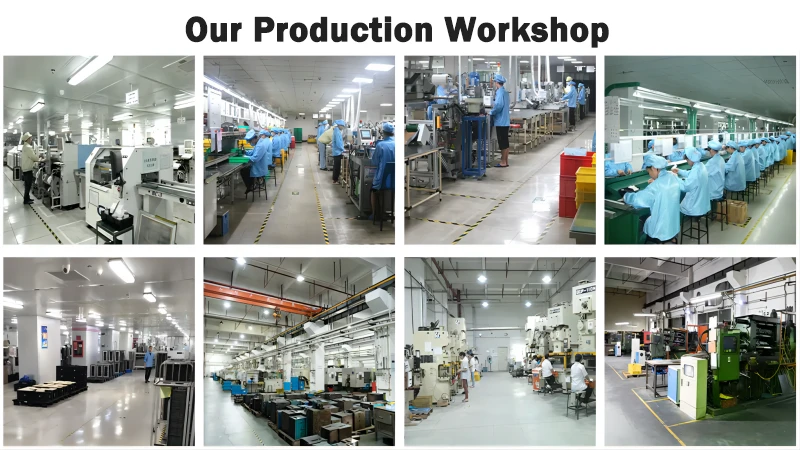

„Goodmind Electronics (Shenzhen) Co., Ltd.“ buvo įkurta 1992 m., jos įstatinis kapitalas yra 18 milijonų JAV dolerių. Jos gamykla yra Šendžene ir joje dirba daugiau nei 1000 darbuotojų. Tai aukštųjų -technologijų įmonė, integruojanti mokslinius tyrimus ir plėtrą, gamybą, pardavimą ir paslaugas. Įmonė specializuojasi antenų / tinklo ryšių / „Bluetooth“ / AV priedų / išmaniųjų namų / automobilių priedų profesionalioje gamybos įmonėje. Gamykla yra vertikaliai integruota. Gamykloje yra plastiko apdirbimas, metalo štampavimas, cinko liejimas, SMT, DIP ir surinkimo centras. Įmonė turi stiprią finansinę galią, profesionalią mokslinių tyrimų ir plėtros komandą, puikią gamybos įrangą ir taupią gamybą bei yra pasiryžusi kurti aukštos-kokybės produktus klientams.
Kas yra grįžimo kelio filtras?
RD ryšio sistemose grįžtamojo kelio filtras yra komponentas, skirtas pašalinti nepageidaujamus signalus arba triukšmą, galintį trukdyti tinkamai veikti sistemai. Tai padeda užtikrinti, kad signalai, perduodami iš įrenginio ar sistemos į kitą vietą, būtų be trukdžių ir triukšmo, taip išsaugomas ryšio vientisumas.
Kaip veikia grįžimo kelio filtras?
Grįžtamojo kelio filtrai paprastai naudoja įvairius metodus, pvz., pasyvų LC (induktoriaus{0}}kondensatorių), aktyvųjį filtravimą arba skaitmeninį signalo apdorojimą, kad selektyviai susilpnintų konkrečius dažnius arba dažnių diapazonus. Blokuodami nepageidaujamus signalus ir leisdami jiems praeiti, grįžtamojo kelio filtrai padeda pagerinti signalo -ir-triukšmo santykį ir bendrą sistemos našumą.
Kur naudojami grįžimo kelio filtrai?
Grįžtamojo kelio filtrai randa pritaikymą įvairiose RD ryšio sistemose, įskaitant kabelinės televizijos (CATV) tinklus, palydovinio ryšio sistemas, plačiajuosčio interneto tinklus ir belaidžio ryšio sistemas. Jie dažnai naudojami siųstuvų{1}}imtuvų sąrankose, kur palaikyti švarų signalų sugrįžimo kelią yra labai svarbu patikimam ryšiui užtikrinti.
DUK
Kl.: Kokie yra grįžimo kelio filtrų naudojimo pranašumai?
A: Filtruodami nepageidaujamus trukdžius ir triukšmą, grįžtamojo kelio filtrai pagerina signalo kokybę, sumažina signalo pablogėjimą ir padidina bendrą RF ryšio sistemų veikimą ir patikimumą. Jie taip pat gali padėti sumažinti elektromagnetinius trukdžius (EMI) ir užtikrinti, kad būtų laikomasi reguliavimo standartų.
Kl.: Kaip pasirinkti tinkamą grįžimo kelio filtrą savo programai?
A: Atsižvelkite į tokius veiksnius kaip veikimo dažnių diapazonas, pageidaujamas nepageidaujamų signalų slopinimo lygis, įvesties/išvesties varžos atitikimo reikalavimai ir bet kokios konkrečios aplinkos ar reguliavimo nuostatos. Pasikonsultavus su RF inžinerijos ekspertais arba remiantis sistemos specifikacijomis, gali padėti pasirinkti tinkamą grįžtamojo kelio filtrą.
Kl.: Ar yra įvairių tipų grįžimo kelio filtrų?
A: Taip, grįžtamojo kelio filtrai būna įvairių tipų ir konfigūracijų, įskaitant pasyviuosius filtrus, aktyvius filtrus, paviršiuje montuojamus filtrus, bendraašius filtrus ir integruotus filtrų modulius. Filtro tipo pasirinkimas priklauso nuo konkrečių taikymo reikalavimų ir apribojimų.
Kl.: Kokie yra bendri iššūkiai, susiję su grįžimo kelio filtrais?
A. Įprasti iššūkiai apima{0}}kompromisus tarp filtro našumo (slopinimo, įterpimo praradimo) ir kitų sistemos parametrų, tokių kaip dydis, kaina ir energijos suvartojimas. Kuriant efektyvius grįžtamojo kelio filtrus taip pat gali reikėti spręsti tokias problemas kaip impedanso suderinimas, pralaidumo juostos pulsacija ir netiesiniai iškraipymai.
Kl.: Ar yra kokių nors grįžimo kelio filtrų priežiūros reikalavimų?
A: Grįžimo kelio filtrai paprastai nereikalauja reguliarios priežiūros. Tačiau gali prireikti periodinių patikrinimų, siekiant užtikrinti, kad filtras tinkamai veiktų, ir aptikti bet kokius pažeidimo ar gedimo požymius, kurie gali turėti įtakos jo veikimui. Tokiais atvejais gali prireikti pakeisti arba taisyti.
