Aprašymas
Ant stovo montuojamas MSR-516 yra suderinamas su DIRECTV trečios fazės lėkštės priėmimo sistemomis, nes leidžia 4 LNB įvestis ir 1 anteną ir suteikia 16 išėjimų. 5X16 ant stovo montuojamas palydovinis daugialypis jungiklis. Dviejuose įvesties prievaduose suteikiamas pastovus 22 kHz tonas, o 14 arba 18 voltų LNB.

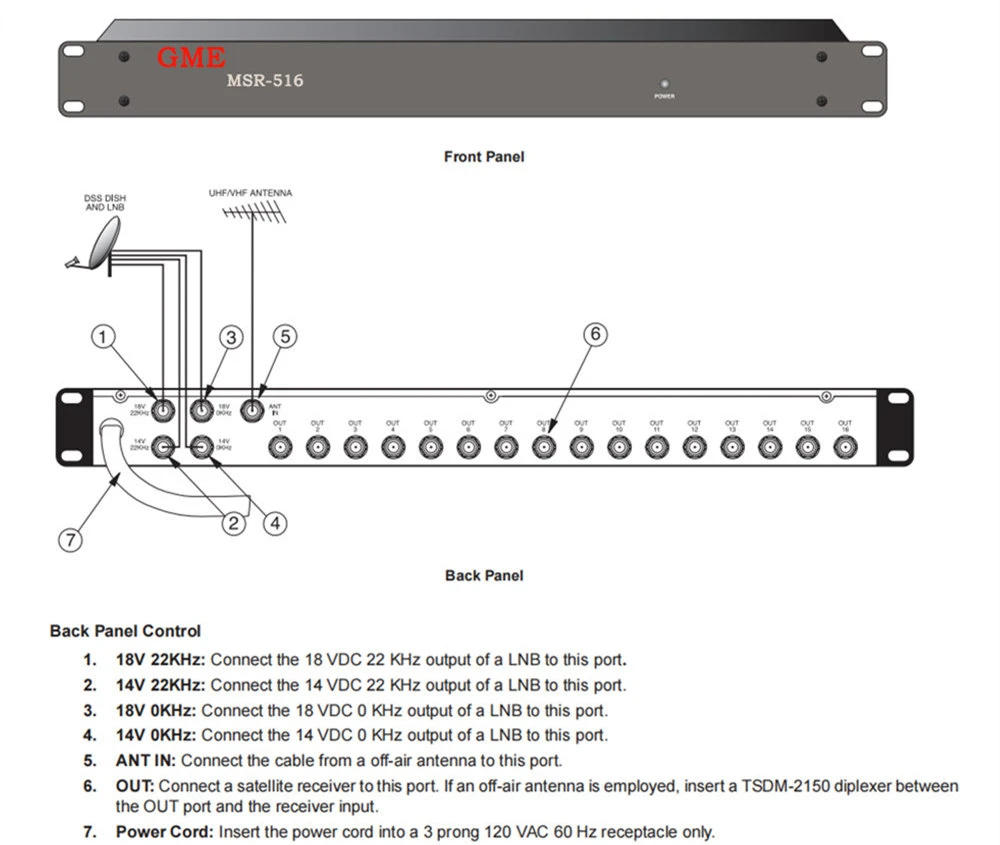

- 5 įėjimų paprastos sąsajos dizainas suteikia 4 palydovinio poliškumo įėjimus, 1 išjungtą anteną ir 16 išėjimų, kad būtų galima greitai įdiegti.
- 5X16 ant stovo montuojamas palydovinis daugialypis jungiklis Platus dažnių diapazonas 40–2150 MHz.
- Suderinamas su DIRECTV Phase III ir kitomis priėmimo sistemomis, kurios naudoja 22 kHz tonų perjungimo PIN diodų matricą, sumažina poliškumo perdavimo laiką ir skaitmeninius artefaktus, užtikrindama vienodą vaizdo kokybę.
- 14 arba 18 nuolatinės srovės voltų ir 22 kHz tonas suteikia maitinimą LNB ir atlieka vidinį perjungimą. Įtaisytas-stiprintuvas kompensuoja įterpimo nuostolius, todėl sumažėja išorinio stiprinimo poreikis Sunkus-vidinis didelio efektyvumo maitinimo šaltinis pašalina per didelius imtuvų srovės suvartojimo reikalavimus.
Specifikacija
|
Kilmės vieta: Guangdong, Kinija |
|||
|
Modelio numeris: GDMS-003-2 (MSR-516) |
|||
|
ITEM |
TIPINIS |
QC RIBA |
BANDYMO SĄLYGOS |
|
DAŽN. RANGE |
|
|
|
|
SKRUZDĖS Į VEIKSMĄ |
|
|
54~806 MHz |
|
SĖDĖJO |
|
|
950 ~ 2150 MHz |
|
OUT |
|
|
54~2150 MHz |
|
Įterpimo praradimas / (ANT IN) |
0 dB |
-1,5 dB maks. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB maks. |
551 ~ 806 MHz |
|
|
GAIN (SAT IN) |
4dB |
2 dB min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB min |
1751 ~ 2150 MHz |
|
|
ISOLATION |
|
|
|
|
KRYZINĖ POLARIZACIJA |
- 30 dB |
- 25 dB min. |
950 ~ 2150 MHz |
|
OUT TO OUT |
- 15 dB |
- 14 dB min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB min. |
950 ~ 2150 MHz |
|
|
SĖDĖTI Į SĖDĖTI |
- 40 dB |
- 35 dB min. |
950 ~ 2150 MHz |
|
STOP BAND ATENUATION |
2 0 dB |
15 dB min |
ANT PORT @ 950 MHz dažniu |
|
|
2 0 dB |
15 dB min |
SAT PRIESTAS @ 806 MHz dažniu |
|
GRĄŽINIMO NUOSTOLIS |
|
|
|
|
ĮVESTIS/IŠVEDIS |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB min |
1451 ~ 2150 MHz |
|
|
ĮVESTIES GALIMYBĖ |
|
|
|
|
(1 dB KOMPRESIJA) |
|
|
|
|
SKRUZDĖS Į VEIKSMĄ |
108 dBuV |
106 dBuV min |
67,25 MHz ĮVESTIS |
|
SĖDĖJO |
110 dBuV |
108 dBuV min |
950 MHz ĮVESTIS |
|
LHCP/RHCP PERJUNGIMO TAŠKAS |
|
14,0–15,0 VDC |
|
|
MULTI-SW 22KHz PERJUNGIMO TAŠKAS |
|
150–300 Vp-psl |
Kvadratinės bangos bandymo signalas |
|
|
|
|
Nėra mechaninio |
|
IŠVESTIS 22KHz SINGNAL |
|
|
|
|
CHARAKTERŲ DAŽNIS. |
|
22±4KHz |
|
|
AMPLITUDA |
|
650±250 mVp-psl |
|
|
ĮTAMPOS / SROVĖS POŽIŪRIS |
|
|
|
|
FIKSUOTOJI LNB PAŠALINĖ ĮTAMPA |
|
|
|
|
13V/0KHz 13V/22KHz PRIJESTAS |
|
12,8–13,5 VDC |
0 ~ 300 mA |
|
18V/0KHz 18V/22KHz PRIJESTAS |
|
17,9–18,9 VDC |
0 ~ 450 mA |
|
MAITINIMO ĮVESTIS |
|
120VAC±10% 60Hz |
|
|
JUNGTIS |
|
"F" tipo moteris |
VISI UOSTAI |
|
IMEDANCE |
|
75 omų |
VISI UOSTAI |
