Aprašymas

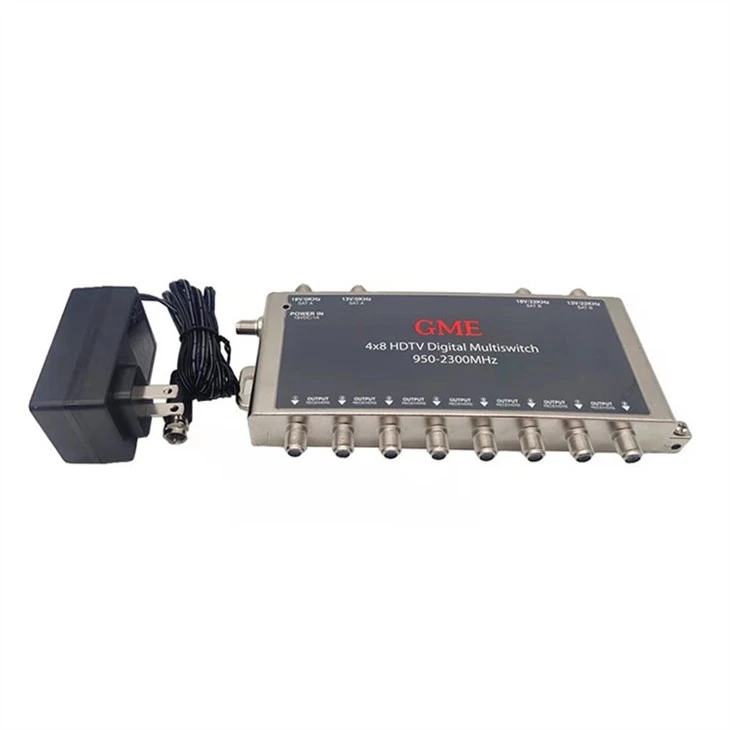

• 4x8 HDTV skaitmeninis daugialypis jungiklis yra sandarus, todėl jį galima naudoti tiek patalpoje, tiek lauke. Jis veikia ekstremaliose temperatūrose nuo -34 laipsnių iki +60 laipsnių. Jame yra{7}}įjungimo indikatorius, padedantis įdiegti arba pašalinti triktis.
• Kintamosios srovės / nuolatinės srovės modulyje yra iš naujo{0}}nustatomas šiluminis grandinės pertraukiklis, apsaugantis nuo pažeidimų, atsiradusių dėl trumpųjų jungčių montavimo metu.

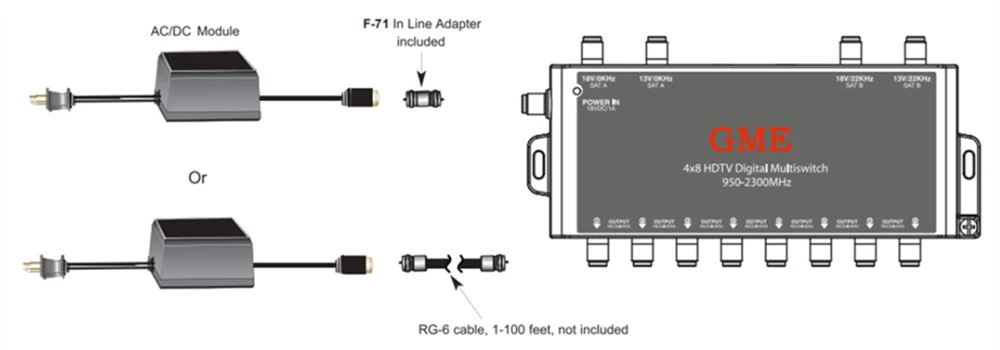

• AC/DC modulis skirtas prijungti prie 4048 Multiswitch tiesiogiai arba nuotoliniu būdu per įprastai prieinamą RG{5}}6 kabelį iki 100 pėdų. Pridedamas F-71 FF adapteris.
Šis jungiklis leidžia prie esamos Shaw Direct palydovinės antenos pridėti 5–8 imtuvus.
Prijunkite iki aštuonių Shaw Direct arba FTA palydovinių imtuvų savo namuose naudodami 4x8 HDTV skaitmeninį daugialypį jungiklį.
Įdėkite televizorių į visus savo mėgstamus kambarius naudodami šį aukštos kokybės daugialypį jungiklį, patvirtintą naudoti su Shaw Direct palydovinėmis sistemomis.
- Prijunkite iki aštuonių palydovinių imtuvų prie vienos daugialypės-palydovinės antenos naudodami keturias LNBF arba dvi atskiras palydovines antenas su dviem išvesties LNBF.
- F-jungties maitinimo šaltinis.
- Tvirtas, vandeniui atsparus jungiklis gali būti naudojamas viduje arba lauke.
PASTABA: Multiswitch nėra skirtas naudoti kaip skirstytuvas. Kad šis daugialypis jungiklis tinkamai veiktų, PRIVALO būti prijungti visi 4 bendraašiai jūsų palydovinės antenos (-ių) laidai.
Specifikacija
|
Kilmės vieta: Guangdong, Kinija |
|||
|
Modelio numeris: GDMS-002 (4048) |
|||
|
ITEM |
TIPINIS |
QC RIBA |
BANDYMO SĄLYGOS |
|
1. DAŽNIS. RANGE |
|
|
|
|
Įveskite IF DAŽNIUS |
|
950 ~ 2300 MHz |
|
|
2. ĮDĖJIMO NUTRAUKIMAS |
1 dB |
- 0.5 dB MAX. |
950 ~ 1450 MHz |
|
- 1.5 dB |
- 2.5 dB MAX. |
1451 ~ 2150 MHz |
|
|
-2,5 dB |
-3,0 dB MAX |
2151 ~ 2300 MHz |
|
|
3. PLOKŠTUMAS |
4 dB |
6 dB MAX. (± 3 dB) |
950 ~ 1450 MHz |
|
4. IZOLIACIJA |
6 dB |
8 dB MAX. (±4 dB) |
1451 ~ 2300 MHz |
|
SĖDĖTI Į SĖDĖTI |
- 35 dB |
- 30 dB MIN. |
950 ~ 2300 MHz |
|
OUT TO OUT |
- 30 dB |
- 25 dB MIN. |
950 ~ 2300 MHz |
|
KRYZINĖ POLARIZACIJA TIE patys PALYDOVAI |
- 30 dB |
- 26 dB MIN. |
950 ~ 1450 MHz |
|
SKIRTINGI SAELLITAI |
- 35 dB |
- 30 dB MIN |
950 ~ 1450 MHz |
|
5. GRĄŽINIMO NUOSTOLIS |
|
|
|
|
ĮVESTIS |
- 10 dB |
- 8 dB MIN. |
950 ~ 1450 MHz |
|
- 10 dB |
- 7 dB MIN. |
1451 ~ 2300 MHz |
|
|
IŠVADA |
- 10 dB |
- 8 dB MIN |
950 ~ 1450 MHz |
|
- 8 dB |
- 6 dB MIN. |
1451 ~ 2300 MHz |
|
|
6. ĮVESTIES GALIMYBĖ |
|
|
|
|
1 dB KOMPRESIJA |
102 dBuV |
100 dBuV maks |
950 MHz ĮVESTIS |
|
7. LHCP/RHCP PERJUNGIMO TAŠKAS |
|
14,0 ~ 14,7 VDC |
|
|
8. MULTI-SW 22KHz PERJUNGIMO TAŠKAS |
|
150-300 mVp-p |
SINUSINĖS BANGOS BANDYMO SIGNALAS NĖRA MECHANINĖS RELĖS |
|
10. IŠĖJIMO 22KHz SIGNALAS |
|
|
|
|
CHARAKTERŲ DAŽNIS. |
|
22 ± 4 KHz |
|
|
AMPLITUDA |
|
650 ± 250 mVp-psl |
|
|
11. EINAMASIS VARTOJIMAS |
|
90mA MAX. |
NAUDOJANT RX PRIEVĄ |
|
12. ĮTAMPOS / SROVĖS POŽIŪRIS |
|
|
|
|
13V/0KHz ir 13V/22KHz PORT |
150-200 mA |
0 ~ 300 mA |
12.8V ~ 13.5VDC |
|
18V / 0KHz ir 18V / 22KHz PORT |
150-200 mA |
0-450 mA |
17.9V–18.9VDC |
|
13. JUNGTYS |
|
„F“ TIPO MOTERIS |
VISI UOSTAI |
|
14. ADAPTERIO MAITINIMO |
|
|
|
|
ĮVESTIS |
|
100/240VAC |
|
|
IŠVADA |
|
18VDC / 1A |
|
