Aprašymas

• Plačiajuostis dažnių diapazonas nuo 40 iki 2300MHz Didelio našumo SMD daugiasluoksnės spausdintinės-schemos plokštės dizainas užtikrina aukštą prievadų-į-prievadų izoliaciją, kad būtų užtikrinta netikra nešiklio apsauga ir sumažinta nepageidaujama kanalų sąveika, sumažinant vaizdo iškraipymą.

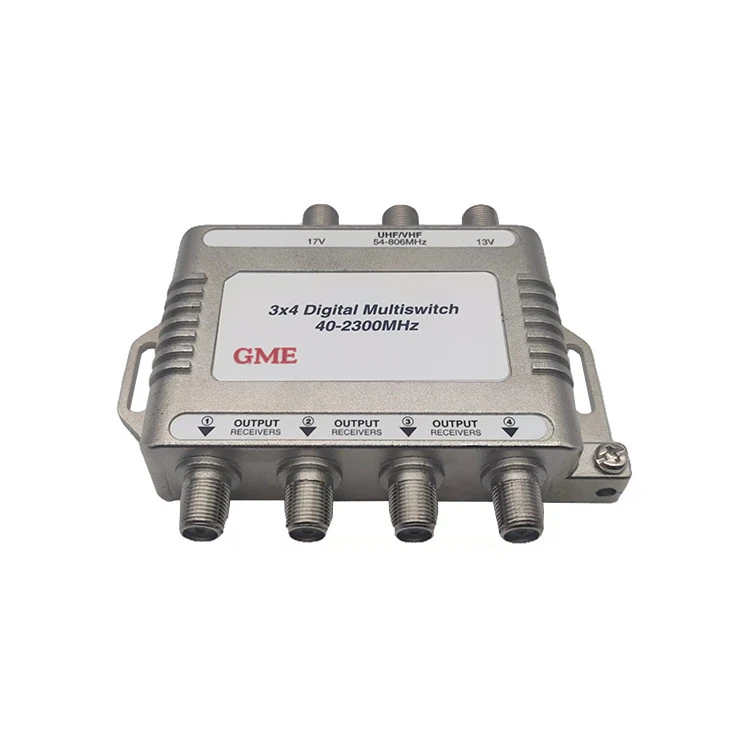

• 3X4 Digital Multiswitch Didelio išėjimo grįžtamojo ryšio prievadai, specialiai sukurti MDU tinklams ir kelių abonentų programoms, sumažina mikrorefleksijas, pagerina duomenų atkūrimą ir sumažina harmoninius iškraipymus.

• Paprasta F- tipo jungties sąsajos konstrukcija užtikrina palydovo ir antenos signalus, kurie nukreipiami į 4 arba 8 išėjimus.

• Didelio{0}}našumo PIN diodų matrica sumažina poliškumo perdavimo laiką ir skaitmeninius artefaktus, užtikrindama vienodą vaizdo kokybę.

• Antenos signalas derinamas su palydovo išvestimi (kai kuriuose modeliuose), pašalinant išorinį derinimą, sumažinant išlaidas ir netvarką.

• Suderinamas su „Direct to Home“ palydovinėmis paslaugomis, teikiančiomis įtampos ir tonų perjungimą poliškumo pasirinkimui.

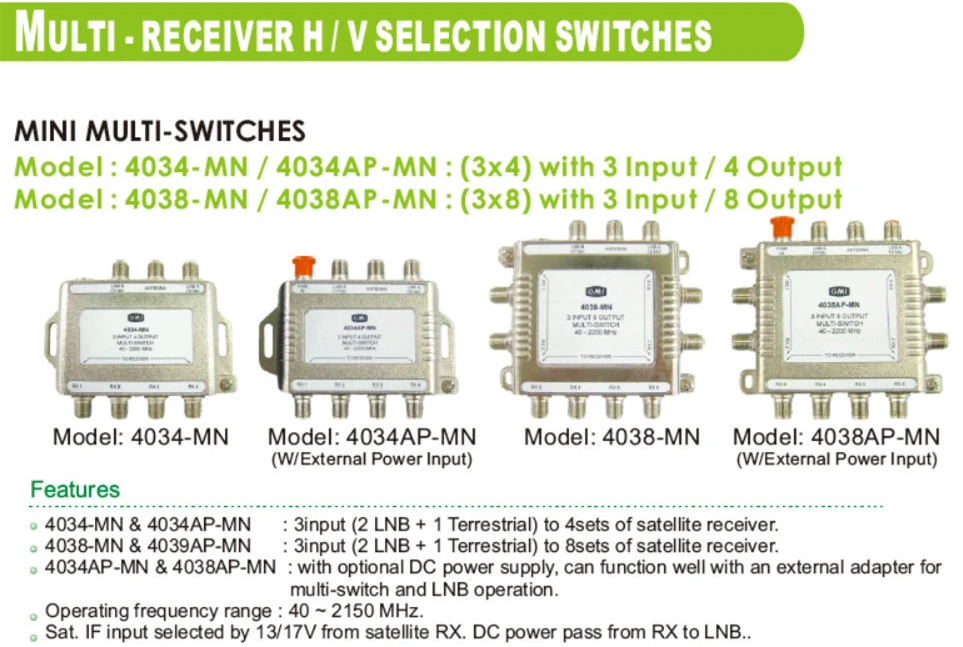

• 3x4 skaitmeninis daugialypis jungiklis, suderinamas su „Dish“ ir „DirectV“.

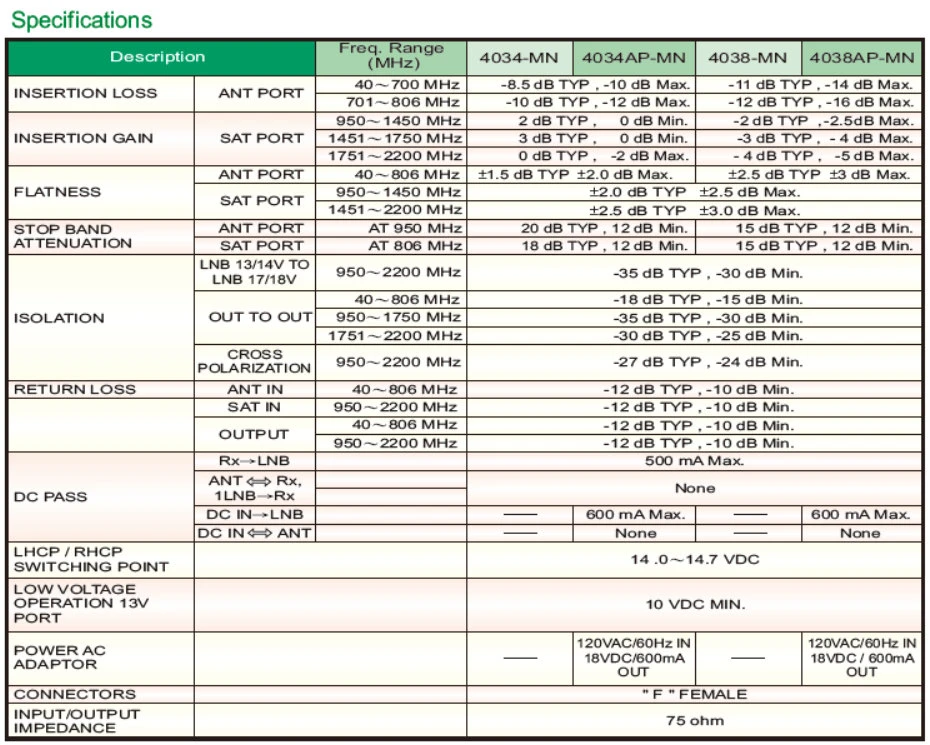

Specifikacija

Kilmės vieta: Guangdong, Kinija
MODELIO NR.: GDMS-001 (4034MN)
Aprašymas		dažn. Diapazonas (MHZ)
Įterpimo praradimas	SKRUZDŽIŲ UOSTAS	40-700 MHz	-8,5 dB TYP, -10 dB Maks.
Įterpimo praradimas	SKRUZDŽIŲ UOSTAS	701-806 MHz	-10 dB TYP, -12 dB Maks.
ĮDĖJIMO GAIDAS	SAT UOSTAS	950 ~ 1450 MHz	2 dB TYP, O dB min.
		1451 ~ 1750 MHz	3 dB TYP, O dB min.
		1751–2200 MHz	0 dB TYP, -2 dB Maks.
PLOKŠTUMAS	SKRUZDŽIŲ UOSTAS	40 ~ 806 MHz	±1,5 dB TIPAS +2.0 dB Maks.
	SAT UOSTAS	950 ~ 1450 MHz	+2.0 dB TIPAS +2.5 dB Maks.
	SAT UOSTAS	1451–2200 MHz	+2.5 dB TIPAS ±3,0 dB Maks.
STOP BAND	SKRUZDŽIŲ UOSTAS	950 MHz dažniu	20 dB TYP, 12 dB min.
SVĖGIMAS	SAT UOSTAS	806 MHz dažniu	18 dB TYP, 12 dB min.
ISOLATION	LNB 13/14V TO	950–2200 MHz	-35 dB TYP, -30 dB min.
	LNB 17/18V	950–2200 MHz	-35 dB TYP, -30 dB min.
	OUT TO OUT	40 ~ 806 MHz	-18 dB TYP, -15 dB min.
		950 ~ 1750 MHz	-35 dB TYP, -30 dB min.
		1751–2200 MHz	-30 dB TYP, -25 dB min.
	KRYŽIAUS	950–2200 MHz	-27 dB TYP, -24 dB min.
	POLARIZACIJA	950–2200 MHz	-27 dB TYP, -24 dB min.
GRĄŽINIMO NUOSTOLIS	SKRUZDĖS Į VEIKSMĄ	40 ~ 806 MHz	-12 dB TYP, -10 dB min.
	SĖDĖJO	950–2200 MHz	-12 dB TYP, -10 dB min.
	IŠVADA	40 ~ 806 MHz	-12 dB TYP, -10 dB min.
	IŠVADA	950–2200 MHz	-12 dB TYP, -10 dB min
DC PASS	Rx{0}}LNB		500 mA maks.
	ATRx,		Nėra
	1LNB → Rx		Nėra
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0–14,7 V nuolatinė srovė
PERJUNGIMO TAŠKAS			14,0–14,7 V nuolatinė srovė
ŽEMOJI ĮTAMPA			10 VDC MIN.
EKSPLOATACIJA 13V
UOSTAS
AC	-
ADAPTERIS	-
JUNGTYS	"F" MOTERIS
ĮVESTIS/IŠVEDIS	75 omų
IMEDANCE	75 omų
