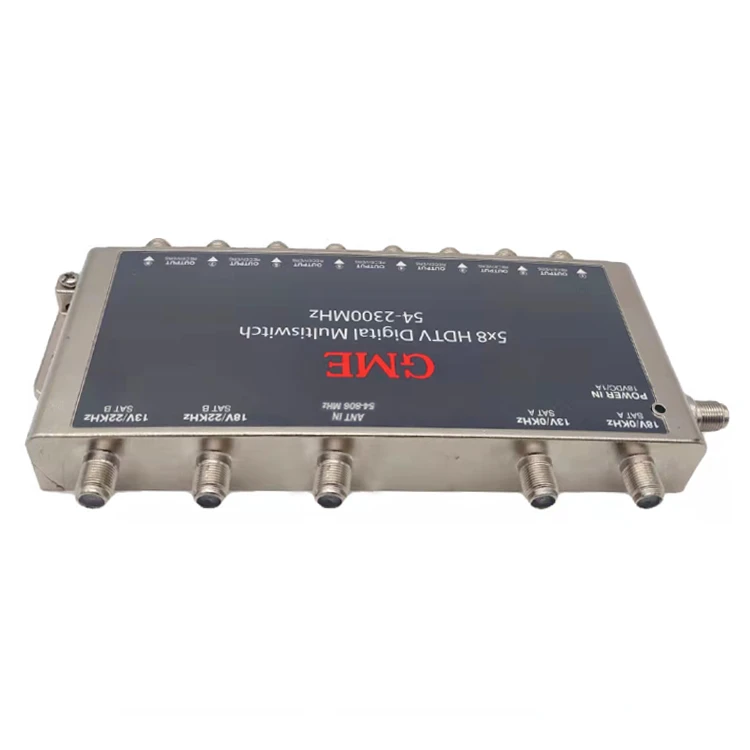

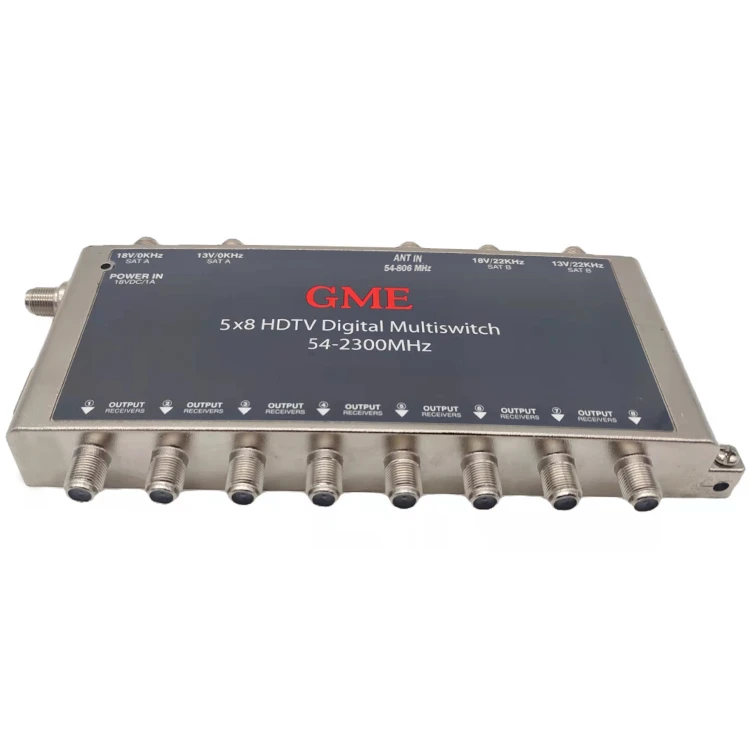

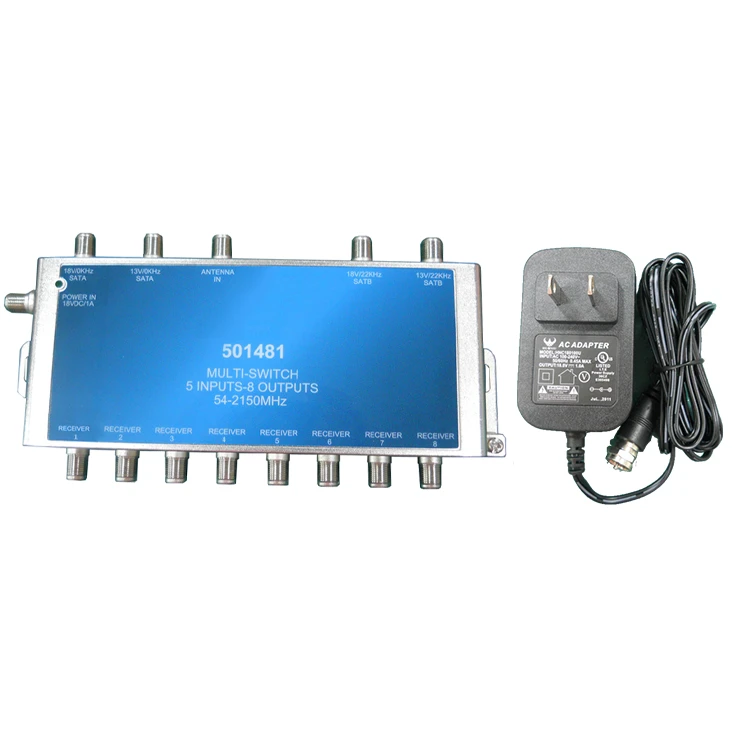

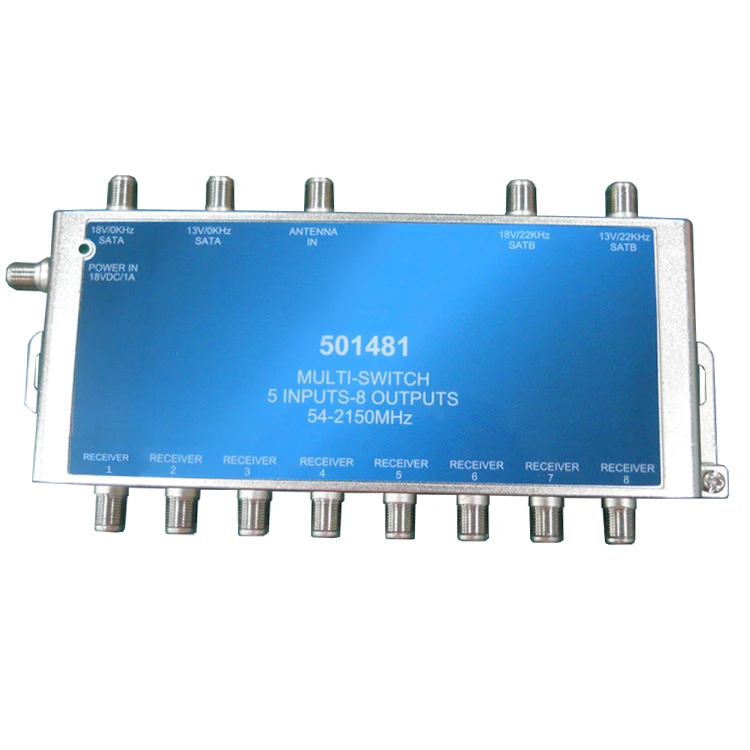

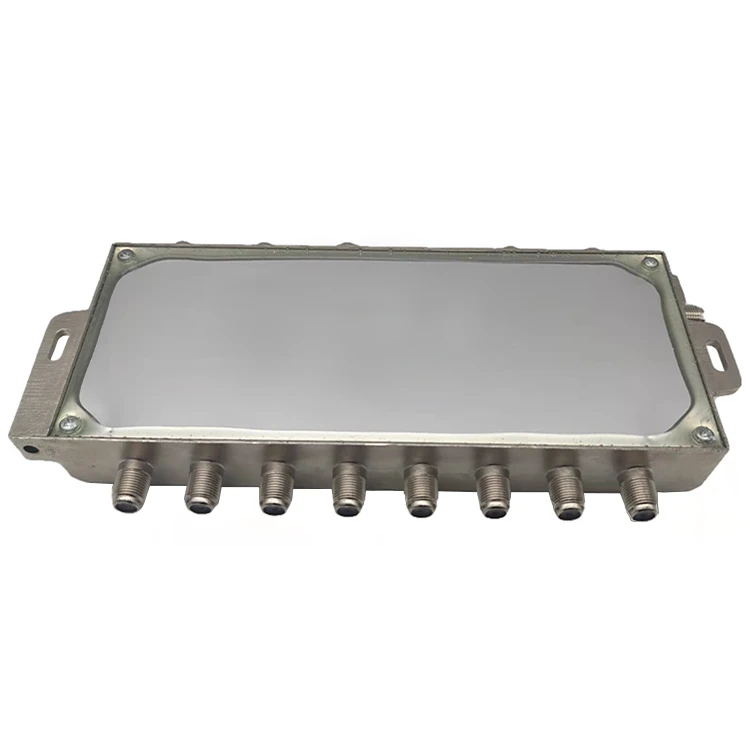

5 × 8 HDTV skaitmeninis daugiafunkcis jungiklis (5-įvesties × 8 išėjimų didelės raiškos skaitmeninės matricos jungiklis)yra profesionalus garso{0}}vaizdo signalų paskirstymo įrenginys. Jis lanksčiai nukreipia 5 didelės-raiškos įvesties šaltinius (pvz., priedėlius, Blu-ray grotuvus, kompiuterius ir kt.) į 8 rodymo įrenginius (pvz., televizorius, projektorius, monitorius).
Savybės
- 5 įėjimai ir 8 išėjimai
- Kiekvienas LNB gali būti maitinamas per Multiswitch, naudojant maitinimo adapterį, prijungtą prie kelių jungiklių.
- Kiekvienas prijungtas palydovinis imtuvas gali pasirinkti programas vertikaliu arba horizontaliu poliškumu, naudodamas kiekviename atskirame imtuve įmontuotą poliškumo pasirinkimo funkciją, kuri yra 13V/18V ir 22KHz ĮJUNGTA/IŠJUNGTA.
Specifikacijos
| specifikacija/modelis | 4058/4058-MN | 4058-22KHz |
| Įvesties dažnio diapazonas (ANTIn) | 40-806 MHz | 40-806 MHz |
| Įvesties dažnio diapazonas (LNB In) | 950-2150 MHz | 950-2150 MHz |
| Išvestis | 40-2150 MHz | 40-2150 MHz |
| Įterpimo praradimas 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Plokštumas 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2,5 dB | ±2,5 dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Isolation Sat In Sat 950-2150 MHz | -35 dB | -35 dB |
| Išskyrimas iš išvesties 40–806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Kryžminė poliarizacija 950-1750 MHz | 35 dB | 35 dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Izoliavimas B/W 950MHz&860MHz Sat | -25dB | -25 dB |
| 860MHz ir 950MHz Ant prievadas | ||
| Return Loss Ant In 40-806 MHz | -10 dB | -10 dB |
| Sat In 950-2150 Mhz | -10 dB | -10 dB |
| Išėjimas 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Įvesties galimybė 1dB suspaudimo antgalių prievadas CH3 įėjimas |
103 dBμV | 103 dBμV |
| Įvesties galimybė 1dB suspaudimo palydovinis prievadas 950 MHz įvestis |
96 dB μV | 96dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Jungtys (visas prievadas) | F-Moteris | F-Moteris |
| Jungiklio įtampa LNBA (18 V / OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B (18V / 22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C (14V / 22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD (14 V / OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| Adapterio maitinimo įvestis | 120VAC/60Hz | 120VAC/60Hz |
| Adapterio maitinimo išvestis | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz Signal Frog &Amplified LNB Įjungtas 22KHz įėjimas |
22±4KHz 650±250 mVp-psl |
