Įvadas:
Optinis imtuvas yra skirtas skaitmeninei televizijai, pluoštui į namus . Ši mašina priima aukšto jautrumo optinį priėmimo vamzdį . lanksčią programos integraciją, pluošto pritaikymą namų tinklui .
Jis yra įmontuotas CWDM, tinkamas vieno pluošto trigubo bangos ilgio sistemai, CATV veikimo bangos ilgiui 1550 nm, pravažiavimo bangos ilgis 1270/1310/1490/1577nm, gali patogiai sujungti EPON ON, GPON .} xg (S) pon
- Iki 20 km perdavimo atstumas
- Ypač mažas triukšmas
- Platus dinaminis optinio galios diapazonas: kaiščio =-16, mer didesnis arba lygus 36db
- Taikomas XG (S) PON, GPON, EPON, suderinamas su bet kokia „FTTX PON“ technologija
- Gali išsaugoti daugybę optinės galios šaltinių, žymiai sumažinti tinklo konfigūracijos kainą
- Per 47 ~ 1000MHz pralaidumą, visi pasižymi puikia lygumo savybe (FL mažesnė arba lygi ± 1db)
- Metalo dėklas, siūlykite apsaugą nuo optoelektroninių jautrių prietaisų
- Aukštas išėjimo lygis, kurį gali naudoti daugelis vartotojų
- Mažos energijos vartojimas, didelis našumas, didelės išlaidos
- 6 kV viršįtampių apsauga visuose prievaduose
- Palaikykite 4 rf out max
Specifikacija
|
CATV bangos ilgis |
1550 ± 10 nm |
Išėjimo RF varža |
75Ω |
|
|
Pon bangos ilgis |
1270/1310/1490/1577NM |
Išvesties grąžinimo nuostoliai |
Mažiau arba lygus 14db |
|
|
Optinė įvesties galia |
-18-+2 dbm |
Optinis grąžinimo nuostolis |
Didesnis arba lygus 55db |
-9 DBM optinė įvesties galia, 60 Pal kanalai |
|
Optinis AGC diapazonas |
-12--2 dbm |
C/CSO |
Didesnis arba lygus 55db |
|
|
CATV optinio įvesties prievadas |
SC/APC |
C/CTB |
Didesnis arba lygus 55db |
|
|
PON optinis atspindžio prievadas |
SC/PC |
Mer |
Didesnis arba lygus 31db |
-15 DBM optinės įvesties galia |
|
RF jungtis |
Imperial F tipas |
Įvesties įtampa |
+12V |
|
|
Dažnis |
47-1000 MHz |
Galios išsisklaidymas |
Mažiau arba lygus 2w |
|
|
Lygumas |
Mažiau arba lygus ± 1,25dB |
Temperatūra |
-10-+50 laipsnis |
|
|
RF išvesties lygis (AGC diapazone) |
Didesnis arba lygus 80dbuv |
Dimensija |
73 × 60 × 23 (L × W × H) mm |
|
Modelių sąrašai
|
Modelis |
Pass bangos ilgis |
Atspindi bangos ilgį |
Pass sąsaja |
RF OUT sąsaja |
DC-in |
|

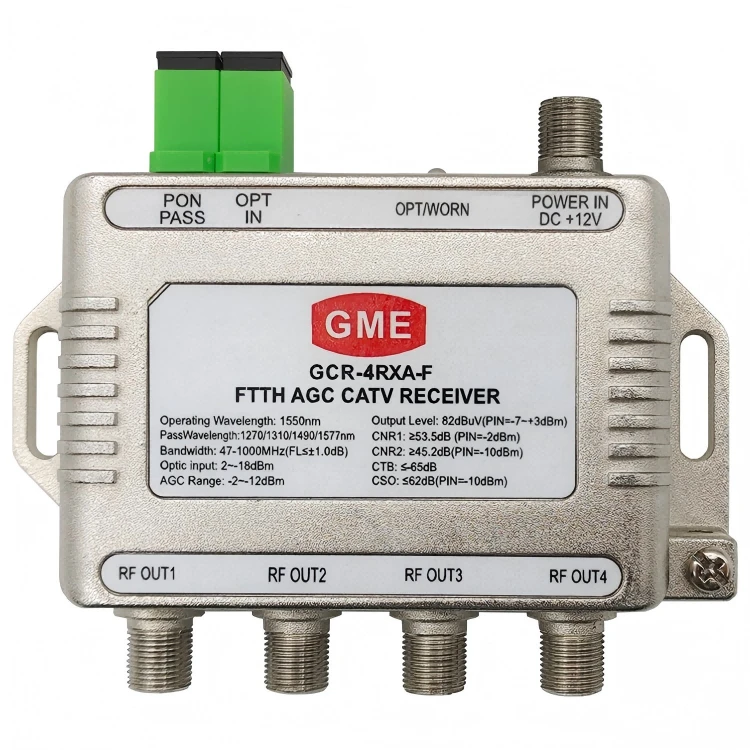

Gcr -4 rxa-f |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12v 300MA |
|

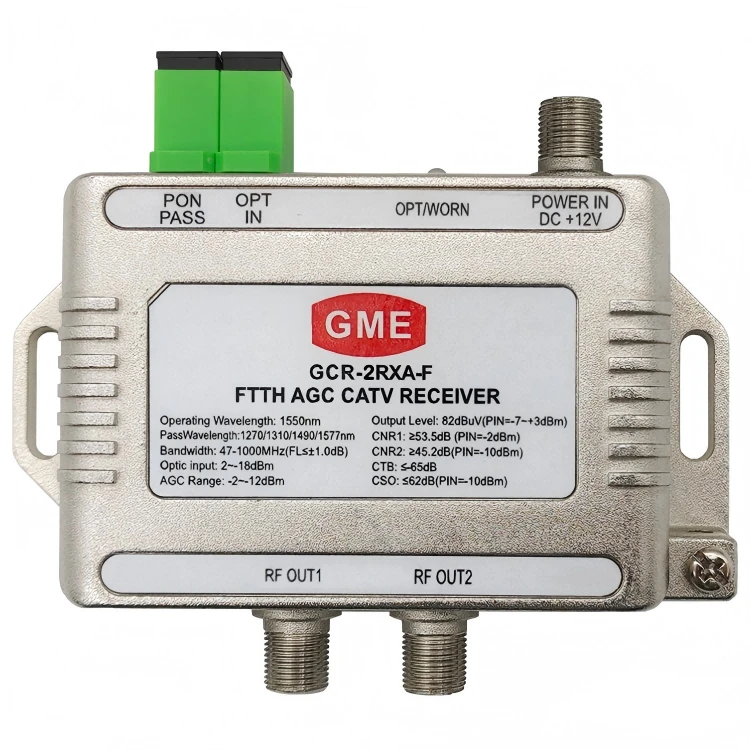

Gcr -2 rxa-f |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12v 300MA |
|

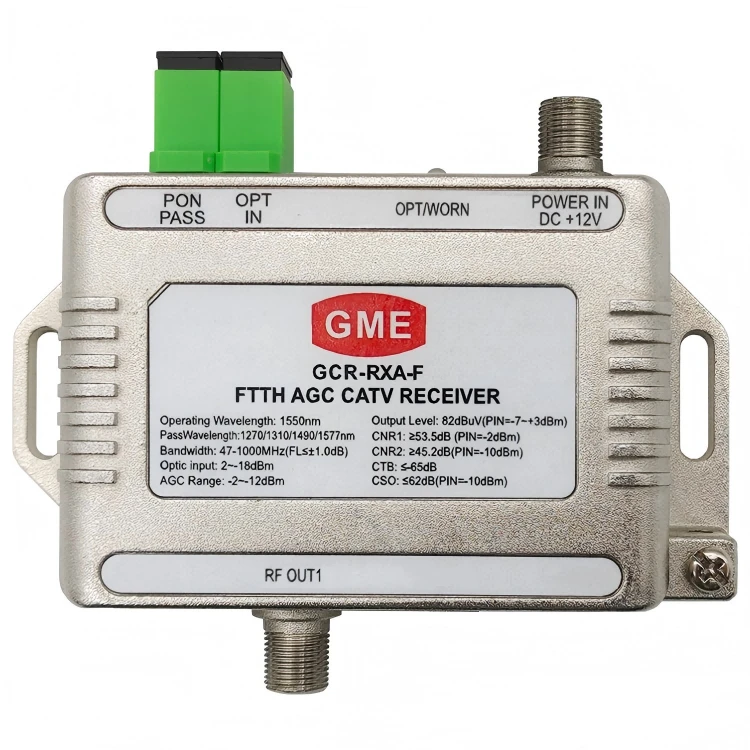

GCR-RXA-F |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12v 300MA |
|
Gcr -4 rxu-f |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12v 300MA |
|
Gcr -2 rxu-f |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12v 300MA |
|
GCR-RXU-F |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12v 300MA |
|
Gcr -4 rxa-d |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12v 300MA |
|
Gcr -2 rxa-d |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12v 300MA |
|
GCR-RXA-D |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12v 300MA |
|
Gcr -4 rxu-d |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12v 300MA |
|
Gcr -2 rxu-d |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12v 300MA |
|
GCR-RXU-D |
1550 nm ± 10 nm |
1260 nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12v 300MA |
