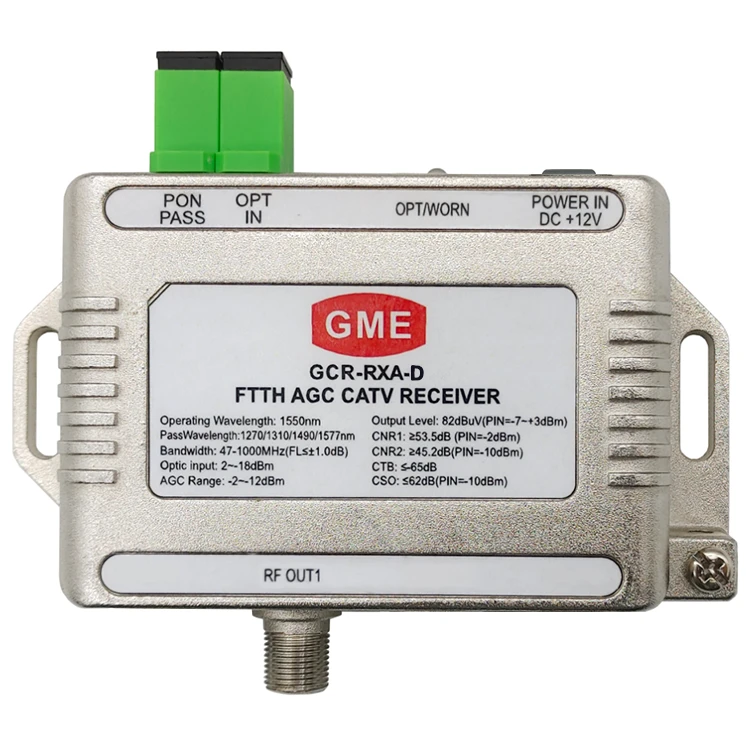

Optinis imtuvas skirtas skaitmeninei televizijai, šviesolaidiniam į namus. Šiame aparate naudojamas didelio jautrumo optinis priėmimo vamzdis. Lankstus programų integravimas, šviesolaidžio pritaikymas namų tinkle. Įtaisytas -CWDM, tinka vieno-pluošto trigubo bangos ilgio sistemai, CATV veikia 1550 nm bangos ilgis, pralaidumo bangos ilgis 1270/1310/1490, EP7 ON/1490 m. GPON.XG(S)PON
Savybės
Specifikacija
|
CATV bangos ilgis |
1550±10nm |
Išėjimo RF varža |
75Ω |
|
|
PON bangos ilgis |
1270/1310/1490/1577nm |
Išvesties grąžinimo praradimas |
Mažesnis arba lygus 14 dB |
|
|
Optinė įvesties galia |
-18-+2dBm |
Optinis grąžinimo praradimas |
Didesnis arba lygus 55 dB |
-9dBm Optinė įvesties galia, 60 PAL kanalų |
|
Optinis AGC diapazonas |
-12--2dBm |
C/CSO |
Didesnis arba lygus 55 dB |
|
|
CATV optinis įvesties prievadas |
SC/APC |
C/CTB |
Didesnis arba lygus 55 dB |
|
|
PON optinio atspindžio prievadas |
SC/PC |
MER |
Didesnis arba lygus 31 dB |
-15dBm optinė įvesties galia |
|
RF jungtis |
Imperial F tipas |
Įvesties įtampa |
+12V |
|
|
Dažnis |
47-1000MHz |
Galios išsklaidymas |
Mažesnė arba lygi 2W |
|
|
Plokštumas |
Mažiau arba lygus ±1,25 dB |
Temperatūra |
-10-+50 laipsnis |
|
|
RF išvesties lygis (AGC diapazone) |
Didesnis arba lygus 80 dBuV |
Matmenys |
73×60×23 (I×P×A) mm |
|
Modelių sąrašai
|
Modelis |
Praleisti bangos ilgį |
Atspindėti bangos ilgį |
Perėjimo sąsaja |
RF išvesties sąsaja |
DC{0}}in |
|
GCR-4RXA-F |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/APC |
4 |
F-Moteris: 12V 300mA |
|
GCR-2RXA-F |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/APC |
2 |
F-Moteris: 12V 300mA |
|
GCR-RXA-F |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/APC |
1 |
F-Moteris: 12V 300mA |
|
GCR-4RXU-F |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/UPC |
4 |
F-Moteris: 12V 300mA |
|
GCR-2RXU-F |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/UPC |
2 |
F-Moteris: 12V 300mA |
|
GCR-RXU-F |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/UPC |
1 |
F-Moteris: 12V 300mA |
|
GCR-4RXA-D |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/APC |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/APC |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/APC |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550nm±10nm |
1260nm ~ 1500nm 1575 nm ~ 1625 nm |
SC/UPC |
1 |
DC-005:12V 300mA |
