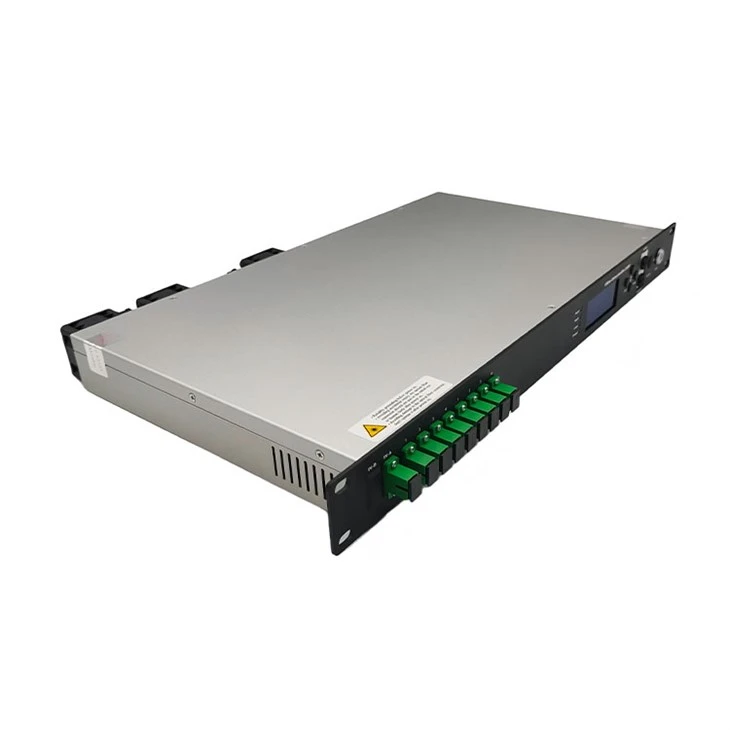

Produkto apžvalga
GCA 6051-YZ optiniame stiprintuve naudojamas gerai-žinomas didelio našumo-erbium-yterbium co-dvigubai dengtas skaidulinis ir žemo triukšmo siurblio lazeris. Jis turi patikimą grandinės dizainą ir efektyvų šilumos išsklaidymą. Didžiausia bendra viso įrenginio išvesties galia gali siekti +36 dBm, palaikoma iki 32 išėjimų su pasirenkamu optiniu jungikliu, CWDM ir RF aptikimu. Tai suteikia SNMP protokolo tinklo valdymo programinę įrangą ir WEB tinklo valdymą, tinkantį sustiprintam 1550 nm optinio signalo perdavimui FTTH tinkle.

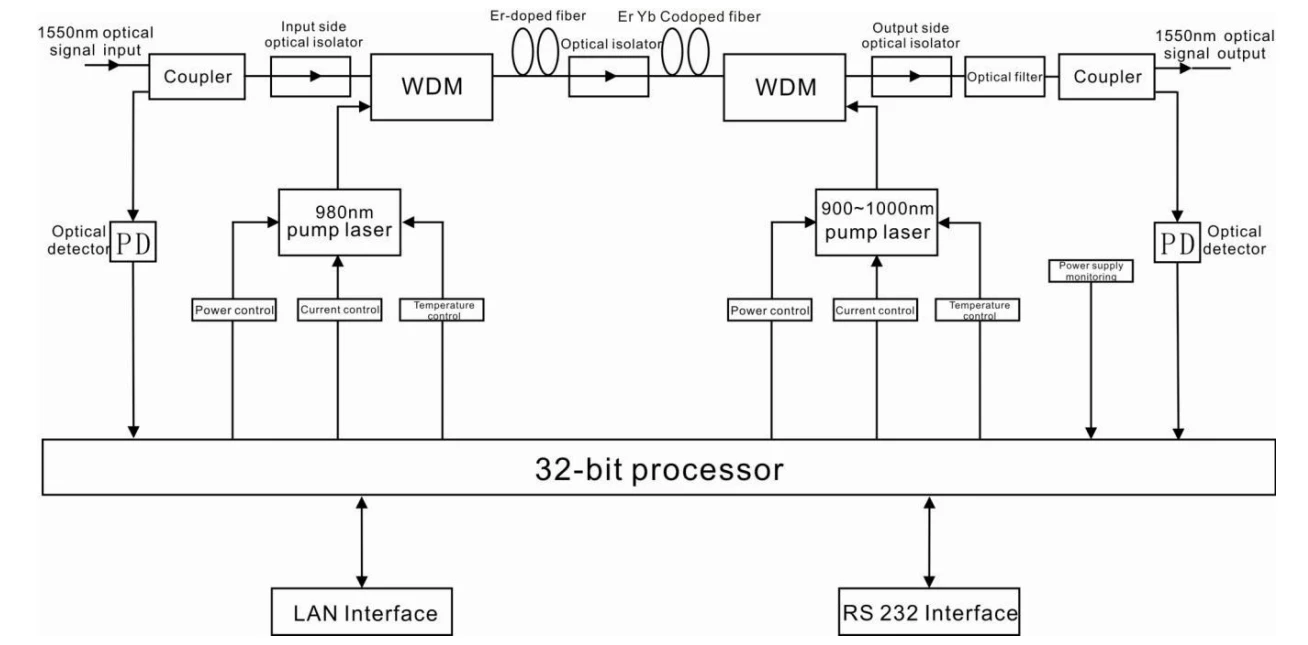

Blokinė schema
Technikos parametras
|
Prekė |
Vienetas |
Technikos parametrai |
Pastaba |
|
|
Veikimo pralaidumas |
nm |
1545 - 1565 |
||
|
Optinės įvesties galios diapazonas |
dBm |
-5-+10 |
||
|
Didžiausia optinė išvesties galia |
dBm |
36 |
||
|
Išėjimo galios stabilumas |
dBm |
±0.5 |
||
|
Triukšmo figūra |
dB |
Mažesnis arba lygus 6,0 |
Optinės įvesties galia 0dBm |
|
|
Grąžinimo praradimas |
Įvestis |
dB |
Didesnis arba lygus 45 |
|
|
Išvestis |
dB |
Didesnis arba lygus 45 |
||
|
Optinės jungties tipas |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Didesnis arba lygus 50 |
Bandymo būklė pagal GT/T 184-2002 |
|
|
C/CTB |
dB |
Didesnis arba lygus 63 |
||
|
C/CSO |
dB |
Didesnis arba lygus 63 |
||
|
Maitinimo įtampa |
V |
AC160V - 250V(50 Hz), DC48V |
||
|
Energijos suvartojimas |
W |
Mažesnis arba lygus 65 |
|
|
Darbinės temperatūros diapazonas |
laipsnį |
-10 - +45 |
|
|
Laikymo temperatūros diapazonas |
laipsnį |
-30 - +70 |
|
|
Maksimali darbinė santykinė oro drėgmė |
% |
Maksimalus 95% nėra kondensato |
|
|
Matmenys |
mm |
437(L)×442(W)×44(H) |

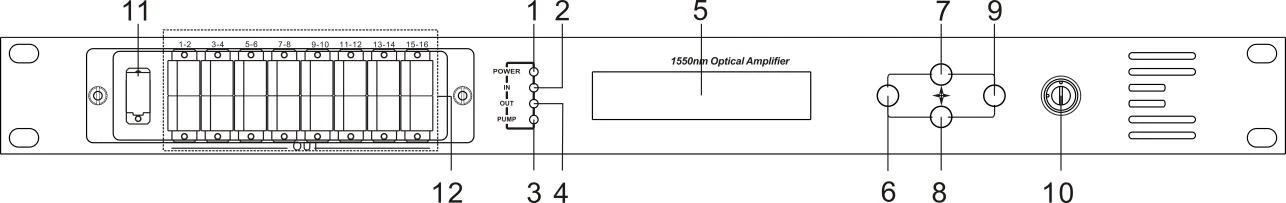

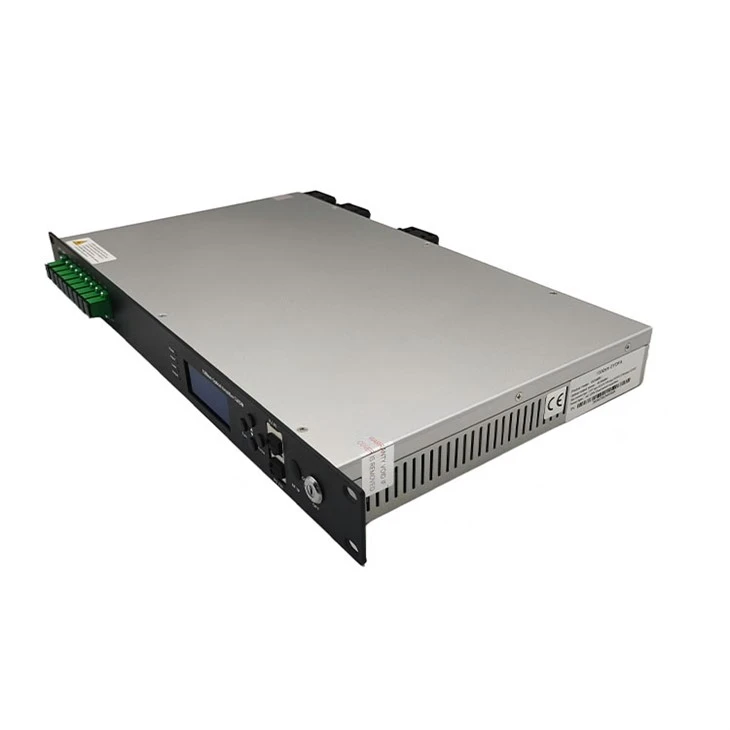

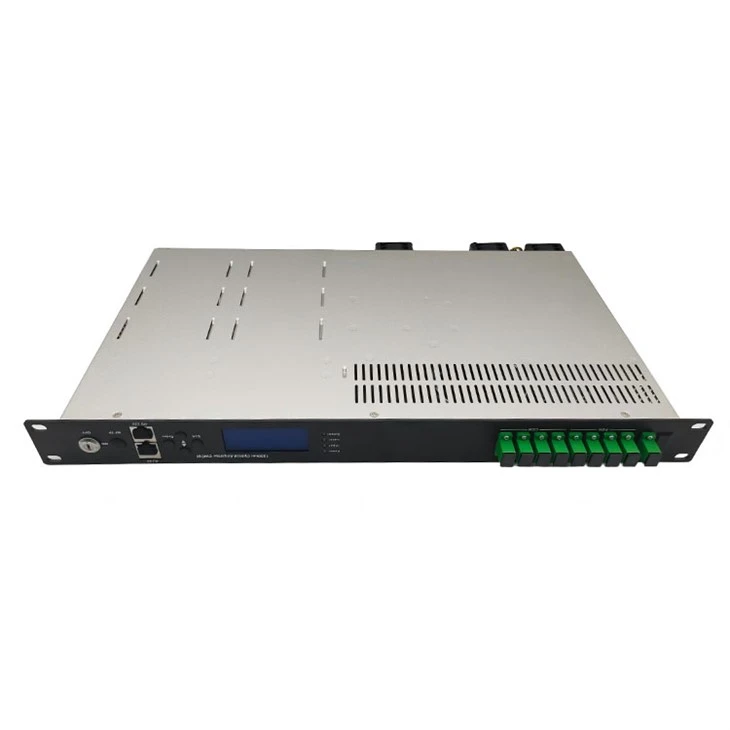

Priekinio skydelio aprašymas
|
1. Maitinimo indikatorius: Veikia vienas perjungimo maitinimo šaltinis – geltona; veikia du perjungimo maitinimo šaltiniai – žalia. |
|
2. Optinės įvesties galios indikatorius: ši lemputė užsidega, kai optinė įvesties galia > -10dBm. |
|
3. Siurblio veikimo būsenos indikatorius: raudona lemputė reiškia, kad siurblys neveikia, bet mašinos parametrai normalūs; mirksi raudona lemputė reiškia, kad mašina sugedo, susijusi gedimo priežastis žr. ekrano meniu aliarmo meniu; žalia lemputė reiškia, kad siurblys veikia normaliai |
|
4. Optinės išvesties galios indikatorius: ši lemputė užsidega, kai optinė išvesties galia yra > +10dBm. |
|
5. 160×32 taškų-matricos LCD ekranas |
|
6. Parodykite sąrankos meniu išėjimo arba atšaukimo klavišą. |
|
7. Rodyti sąrankos meniu klavišą aukštyn arba didinti. |
|
8. Parodykite nustatymo meniu žemyn arba mažinimo klavišą. |
|
9. Parodykite sąrankos meniu klavišą Enter. |
|
10. Siurblio lazerio perjungimo mygtukas: "ON" reiškia, kad siurblio lazeris yra atidarytas, o "OFF" reiškia, kad siurblio lazeris uždarytas. Prieš įjungdami maitinimą, įsitikinkite, kad raktas yra „OFF“ padėtyje. Išlaikę savęs-testą, pasukite raktą į padėtį „ON“ pagal rodomą pranešimą. |
|
11. Optinio signalo įėjimas |
|
12. Optinio signalo išvestis |

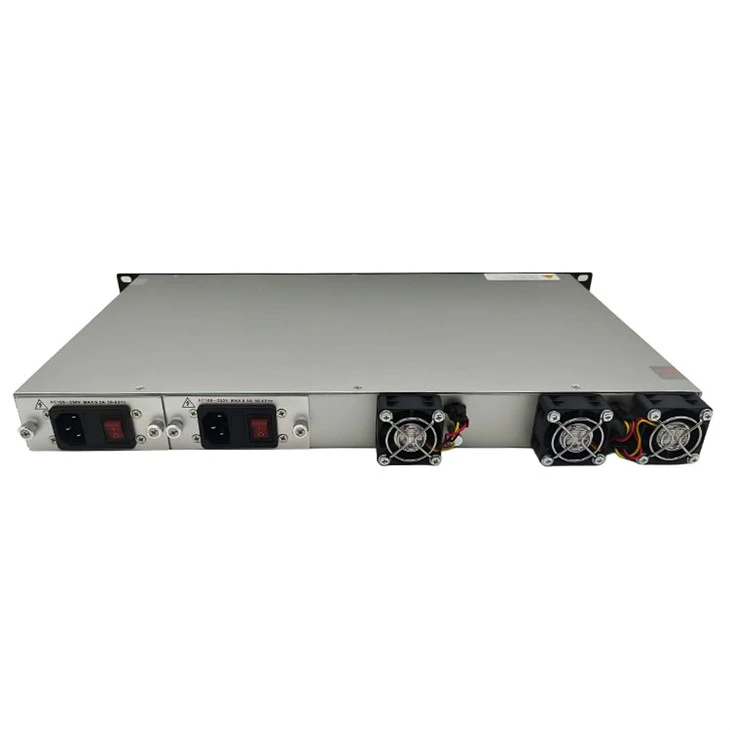

Galinio skydelio aprašymas
|
1. Ventiliatoriaus išėjimas. |
2. RS232 sąsaja. |
|
3. AC 220 V maitinimo šaltinio įvesties prievadas 1. |
4. Maitinimo šaltinio saugiklis 1. |
|
5. Maitinimo šaltinio jungiklis 1. |
6. 220 V kintamosios srovės maitinimo šaltinio įvesties prievadas 2. |
|
7. Maitinimo šaltinio saugiklis 2. |
8. Maitinimo šaltinio jungiklis 2. |
|
9. Važiuoklės įžeminimo smeigė |
10. LAN sąsaja |
