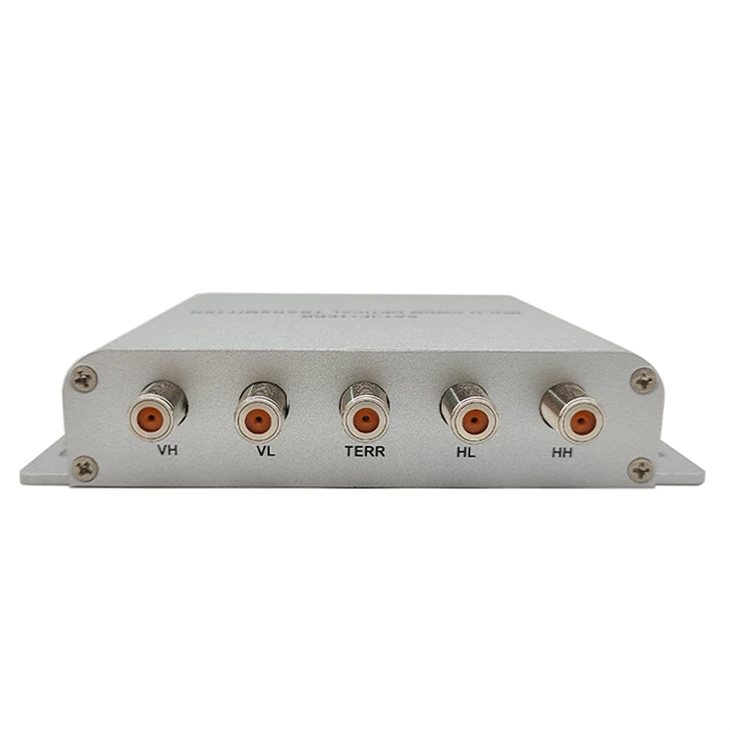

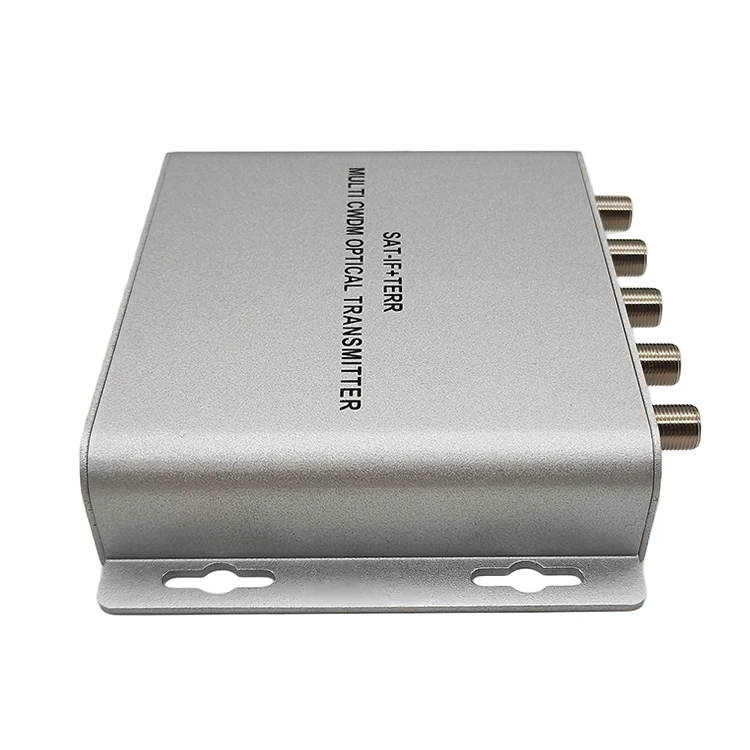

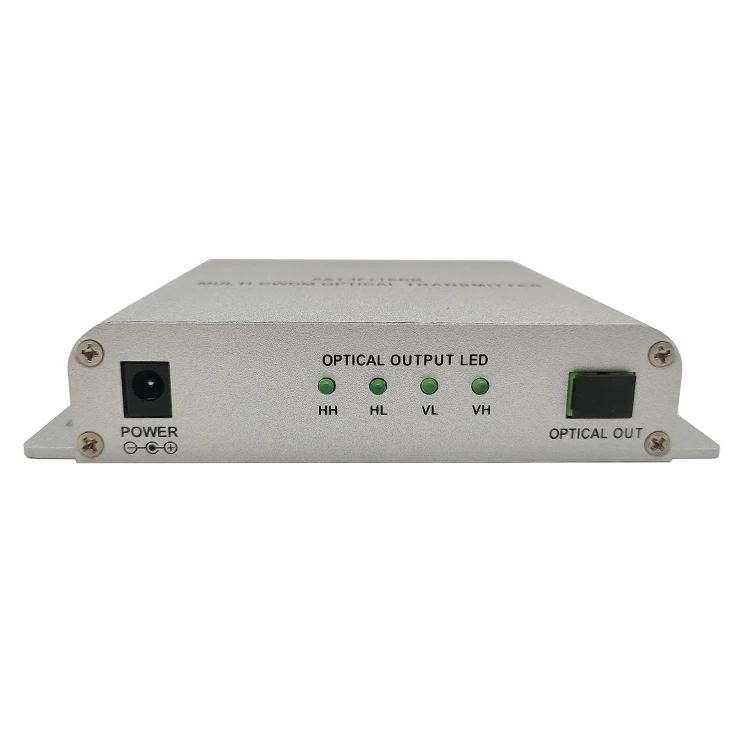

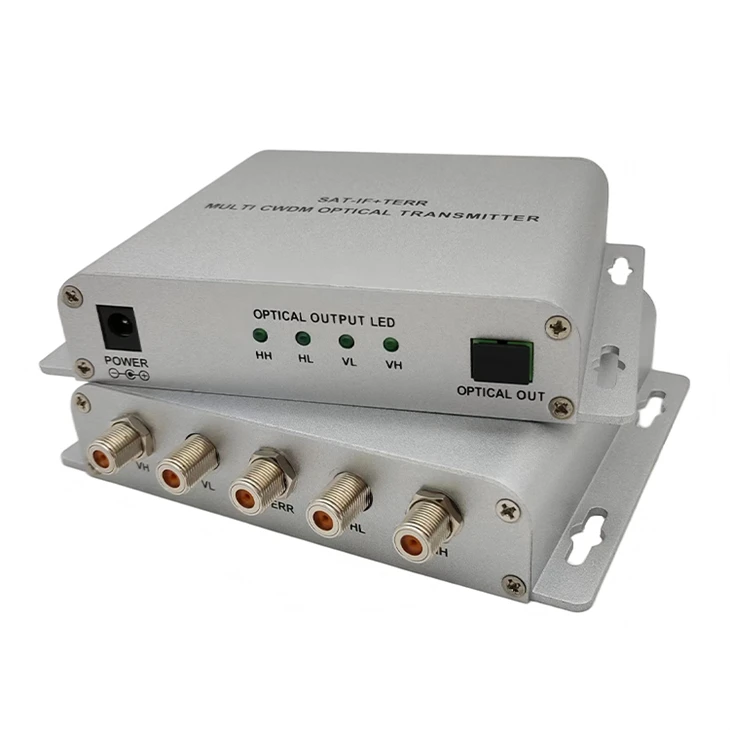

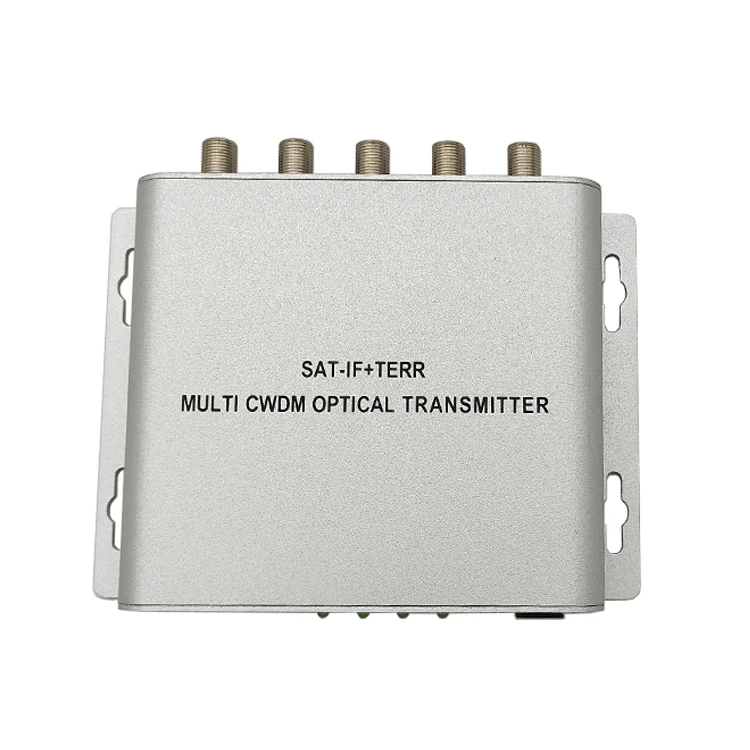

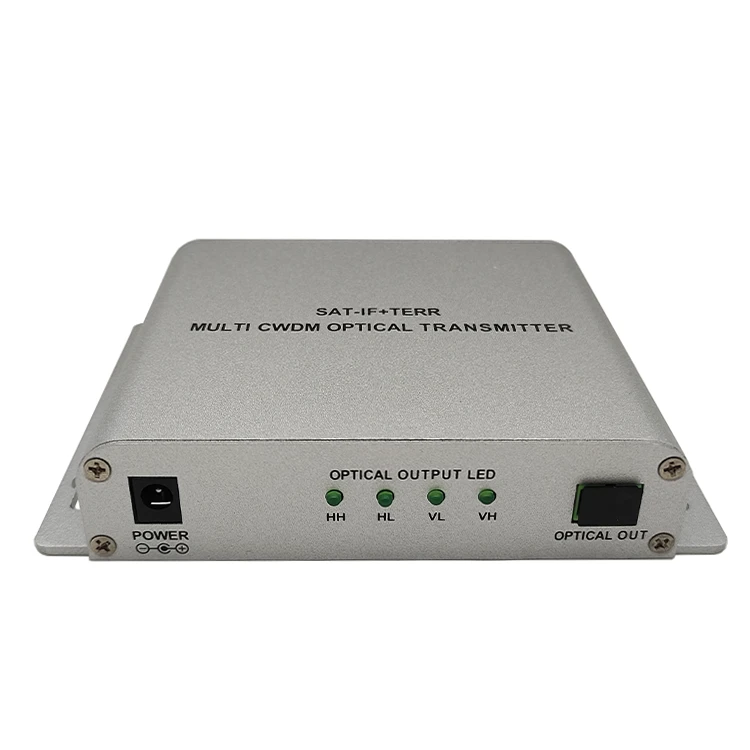

SAT-IF+TERR MULTI CWDM optinis siųstuvas palaiko kelių-kanalų palydovinio tarpinio dažnio ir antžeminės televizijos RF signalo įvestį, taiko stambaus bangos ilgio padalijimo tankinimo technologiją, kad sudėtinius RF signalus paverstų specifiniais-bangos ilgio optiniais signalais, užtikrinant aukštą{}atstumą ir{5}{4} šviesolaidinis-TV signalo optinis perdavimas.
Savybės
- Sukurta palydovinei optinei sistemai
- Platus veikimo dažnių diapazonas: 47-2150MHz
SAT-IF: 950MHz ~ 2150MHz
CATV: 47MHz~860MHz
- Puikus tiesiškumas ir plokštumas
- Naudojant 1-gyslų vieno modo skaidulą, didelis grąžinimo nuostolis
- Naudojant GaAs stiprintuvo aktyvius įrenginius
- Itin žemo triukšmo technologija
- Sukurkite-CWDM, naudodami DFB bendraašį mažo paketo lazerį
- Išėjimai 13/18V,0/22KHz LNB darbui
- Iki 32 optinių mazgų paskirstymas
Specifikacija
|
Optinis parametras |
TERR+SAT-IF parametras |
||
|
Optinis grąžinimo praradimas |
Didesnis arba lygus 45 |
Dažnių diapazonas |
47 ~ 2150 MHz |
|
Išėjimo optinė galia |
4x+3dBm |
Plokštumas |
±1.5 |
|
Optinė jungtis |
SC/APC |
Išvesties lygis (AGC) |
Didesnis arba lygus 80±5@TERR Didesnis arba lygus 78±10@SAT-IF |
|
Išvesties optinės bangos ilgis (nm) |
1510-1570 |
C/R |
Didesnis arba lygus 52 |
|
Kitas parametras |
CSO |
Didesnis arba lygus 65 |
|
|
RF jungtis |
F-moteris |
CTB |
Didesnis arba lygus 62 |
|
Maitinimo šaltinis |
DC-24V |
Grąžinimo praradimas |
Didesnis arba lygus 12 |
|
Energijos suvartojimas (W) |
<6 |
22KHz tikslumas |
22±4 |
|
Matmenys (mm) |
143x110x28.8 |
LNB maitinimo šaltinis |
13/18 |
